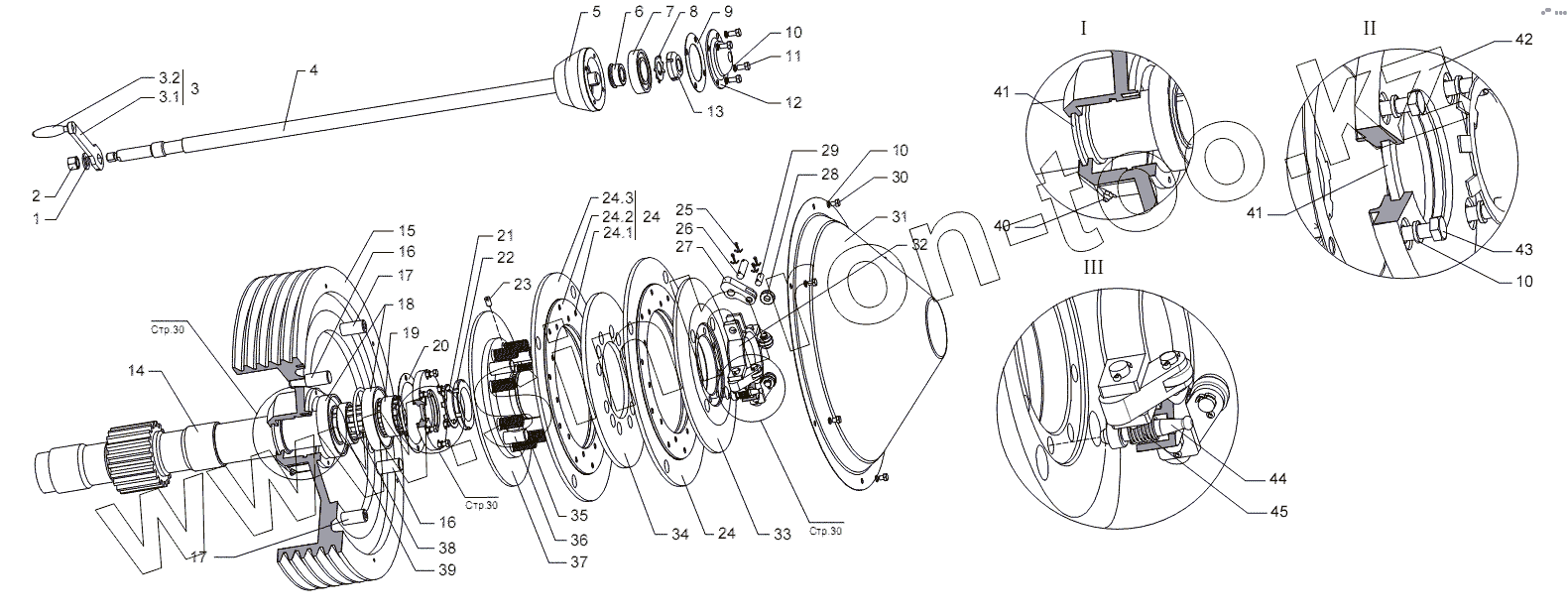

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50). Узел трансмиссионный 05

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3.1
3.2
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
24
24.1
24.2
24.3
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
Позиция на иллюстрации Заводской номер детали Название детали
1 Шайба 16 Шайба 16
2 Гайка М16 Гайка М16
3 11Г-2-29-1 Рукоятка
3.1 11Г-2-29-3 Планка
3.2 11Г-2-29-4-1 Рукоятка
4 11Г-2-56-01 Тяга
5 11Г-2-46 Конус
6 11Г-2-43 Втулка
7 208 Подшипник 208
8 11Г-2-40 Шайба предохранительная
9 11Г-2-18 Прокладка
10 Шайба 8.65Г Шайба 8.65Г
11 Болт 4М8x16 Болт 4М8x16
12 11Г-2-78 Крышка торцевая
13 11Г-2-39 Гайка круглая
14 НБ32.00.011-01 Вал трансмиссионный
15 НБ32.00.015 Шкив
16 НБ32.00.022-01 Болт поводковый
17 НБ32.00.022-02 Болт поводковый
18 214 Подшипник 214
19 11Г-2-32-01 Втулка дистанционная
20 11Г-2-31-3 Прокладка
21 Шайба Н68 Шайба Н68
22 Гайка М68x2 Гайка М68x2
23 Винт ВМ10x20 Винт ВМ10x20
24 НБ32.00.020 Диск ведущий
24.1 11Г-2-23 Заклепка
24.2 11Г-2-5 Накладка
24.3 НБ32.00.019 Диск
25 Шплинт 3,2x18 Шплинт 3,2x18
26 Ось 6-14в12x50 Ось 6-14в12x50
27 11Г-2-35 Кулачок
28 11Г-2-37 Ролик
29 Ось 6-14в12x28 Ось 6-14в12x28
30 Болт М8x10 Болт М8x10
31 11Г-2-48 Кожух шкива
32 11Г-2-49 Гайка специальная
33 НБ32.00.018 Диск
34 НБ32.00.024 Диск
35 11Г-2-21 Пружина
36 НБ32.00.023 Палец муфты
37 НБ32.00.021 Диск
38 11Г-2-77 Кольцо пружинное
39 11Г-2-30-01 Втулка дистанционная
40 Масленка 1.2 Масленка 1.2
41 Кольцо СП-98-79-7 Кольцо СП-98-79-7
42 11Г-2-24 Крышка
43 Болт М8x28 Болт М8x28
44 11Г-2-11 Стопор
45 11Г-2-10 Пружина
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
