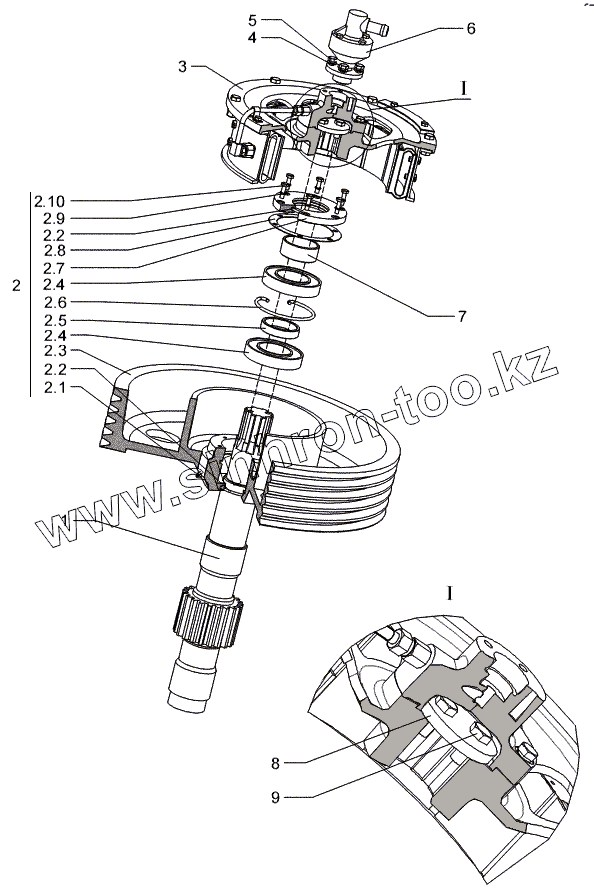

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50). Узел трансмиссионный 03
1
1
2
3
4
5
6
7
8
9
21
22
22
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НБ32.00.007-02 | Вал трансмиссионный | |
| 1 | НБ32.00.007-01 | Вал трансмиссионный | |
| 2 | НБ32.00.010 | Шкив с подшипниками | |
| 3 | НБ40.04.100 | Планшайба | |
| 4 | Шайба 10 | Шайба 10 | |
| 5 | Болт 3М10x20 | Болт 3М10x20 | |
| 6 | НБ32.00.150 | Вертлюжок с фланцевым креплением | |
| 7 | 11Г-2-32-02 | Втулка дистанционная | |
| 8 | П75-1-17 | Шайба | |
| 9 | Болт 3М12x30 | Болт 3М12x30 | |
| 21 | Масленка 1.2 | Масленка 1.2 | |
| 22 | Кольцо СП-98-79-7 | Кольцо СП-98-79-7 | |
| 23 | НБ32.00.017 | Шкив | |
| 24 | 214 | Подшипник 214 | |
| 25 | 11Г-2-30-02 | Втулка дистанционная | |
| 26 | 11Г-2-77 | Кольцо пружинное | |
| 27 | 11Г-2-24 | Крышка | |
| 28 | 11Г-2-31-3 | Прокладка | |
| 29 | Шайба 8.65Г | Шайба 8.65Г | |
| 30 | Болт М8х28 | Болт М8х28 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
