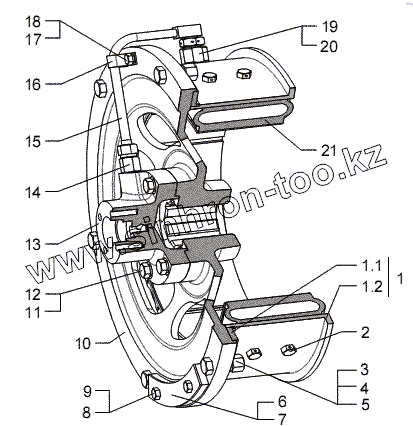

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50). Планшайба НБ40.04.100
1
1.1
1.2
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | НБ40.04.103А | Обод | |
| 1.1 | НБ40.04.103Аа | Кольцо | |
| 1.2 | НБ40.04.103Аб | Цилиндр | |
| 2 | НБ40.04.108 | Болт | |
| 3 | Болт М12х35 | Болт М12х35 | |
| 4 | Гайка М12 | Гайка М12 | |
| 5 | Шайба 12.65Г | Шайба 12.65Г | |
| 6 | НБ40.04.105-01 | Груз | |
| 7 | НБ40.04.105-02 | Груз | |
| 8 | Шайба 8.65Г | Шайба 8.65Г | |
| 9 | Болт М8 20 | Болт М8 20 | |
| 10 | НБ40.04.104 | Планшайба | |
| 11 | Болт М10х40 | Болт М10х40 | |
| 12 | Шайба 10.65Г | Шайба 10.65Г | |
| 13 | НБ40.04.107 | Корпус | |
| 14 | Штуцер 8МН2327-61 | Штуцер 8МН2327-61 | |
| 15 | НБ40.04.110 | Воздухопровод | |
| 16 | НБ40.04.101 | Скоба | |
| 18 | Болт М8х16 | Болт М8х16 | |
| 19 | Гайка М30х1,5 | Гайка М30х1,5 | |
| 20 | АКБ-3М.16-30 | Прокладка | |
| 21 | 4066.40.026 | Баллон шиннопневматический съемный МП300 100У1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
