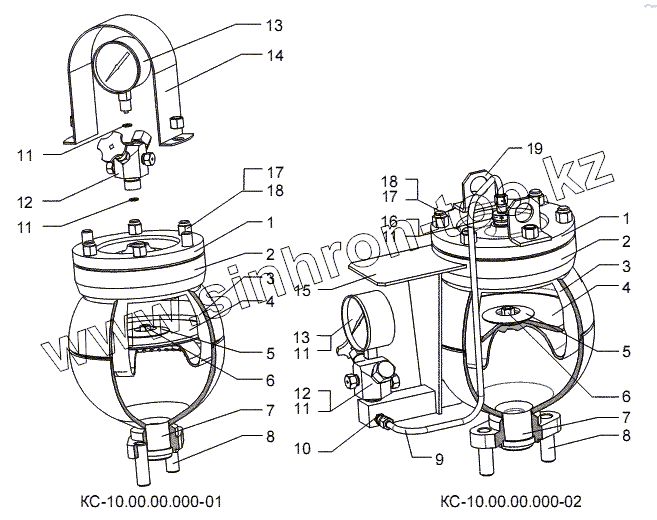

Каталог запасных частей к технике: Ижнефтемаш Насос буровой НБ-32 (50). Компенсаторы сферические
КС-10.00.00.000-01
КС-10.00.00.000-02
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
10
11
11
11
11
11
12
12
13
13
14
15
16
17
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КС-10.00.00.000-01 | КС-10.00.00.000-01 | Компенсатор сферический | |
| КС-10.00.00.000-02 | КС-10.00.00.000-02 | Компенсатор сферический | |
| 1 | КС-10.00.00.012Б | Крышка компенсатора | |
| 2 | КС-10.03.00.000 | Корпус компенсатора | |
| 3 | КС-10.04.00.000-1 | Диафрагма | |
| 4 | КС-10.00.00.002 | Стабилизатор | |
| 5 | КС-10.00.00.001 | Шайба | |
| 6 | Гайка М12 | Гайка М12 | |
| 7 | КС-10.00.00.003 | Вкладыш | |
| 8 | Шпилька М24 | Шпилька М24 | |
| 9 | КС-10.09.00.000 | Линия воздушная | |
| 10 | Проходник ввертный 10-22А | Проходник ввертный 10-22А | |
| 11 | КС-10.00.00.011 | Прокладка | |
| 12 | КС-10.13.00.000 | Переходник в сборе | |
| 13 | Манометр МП3 | Манометр МП3 | |
| 14 | КС-10.14.00.000 | Ограждение | |
| 15 | КС-10.10.00.000 | Кронштейн | |
| 16 | КС-10.00.00.031 | Штуцер | |
| 17 | Гайка М20 | Гайка М20 | |
| 18 | Шпилька М20 | Шпилька М20 | |
| 19 | КС-10.00.00.025 | Угольник |
