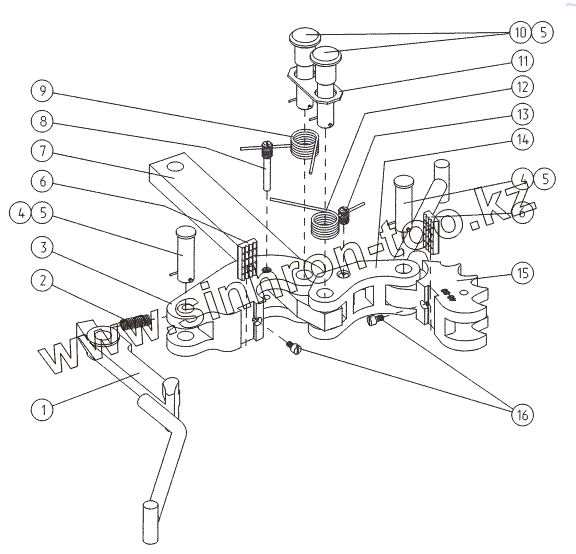

Каталог запасных частей к технике: Ижнефтемаш КПТ. Стопор АФНИ.304273.001 (48-89)
1
1
2
2
3
3
4
4
4
5
5
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АФНИ.304264.003 | Защелка | |
| 1 | АФНИ.304264.003 | Защелка | |
| 2 | АФНИ.753512.003 | Пружина | |
| 2 | АФНИ.753512.003 | Пружина | |
| 3 | АФНИ.732131.012 | Челюсть | |
| 3 | АФНИ.732131.012 | Челюсть | |
| 4 | АФНИ.715312.020-01 | Палец | |
| 4 | АФНИ.715312.020-01 | Палец | |
| 5 | Шплинт 2,5х32 | Шплинт 2,5х32 | |
| 5 | Шплинт 2,5х32 | Шплинт 2,5х32 | |
| 6 | АФНИ.723321.006 | Плашка | |
| 6 | АФНИ.723321.006 | Плашка | |
| 7 | АФНИ.741224.006 | Рычаг | |
| 7 | АФНИ.741224.006 | Рычаг | |
| 8 | АФНИ.758223.004 | Винт | |
| 8 | АФНИ.758223.004 | Винт | |
| 9 | АФНИ.753571.001 | Пружина | |
| 9 | АФНИ.753571.001 | Пружина | |
| 10 | АФНИ.715312.019 | Ось | |
| 10 | АФНИ.715312.019 | Ось | |
| 11 | АФНИ.741214.052 | Пластина | |
| 11 | АФНИ.741214.052 | Пластина | |
| 12 | АФНИ.753571.002 | Пружина | |
| 12 | АФНИ.753571.002 | Пружина | |
| 13 | АФНИ.758221.014 | Винт | |
| 13 | АФНИ.758221.014 | Винт | |
| 14 | АФНИ.732131.014 | Прихват шарнирный | |
| 14 | АФНИ.732131.014 | Прихват шарнирный | |
| 15 | АФНИ.614443.002 | Челюсть зажимна | |
| 15 | АФНИ.614443.023 | Челюсть зажимна | |
| 16 | АФНИ.758152.002 | Винт | |
| 16 | АФНИ.758152.002 | Винт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
