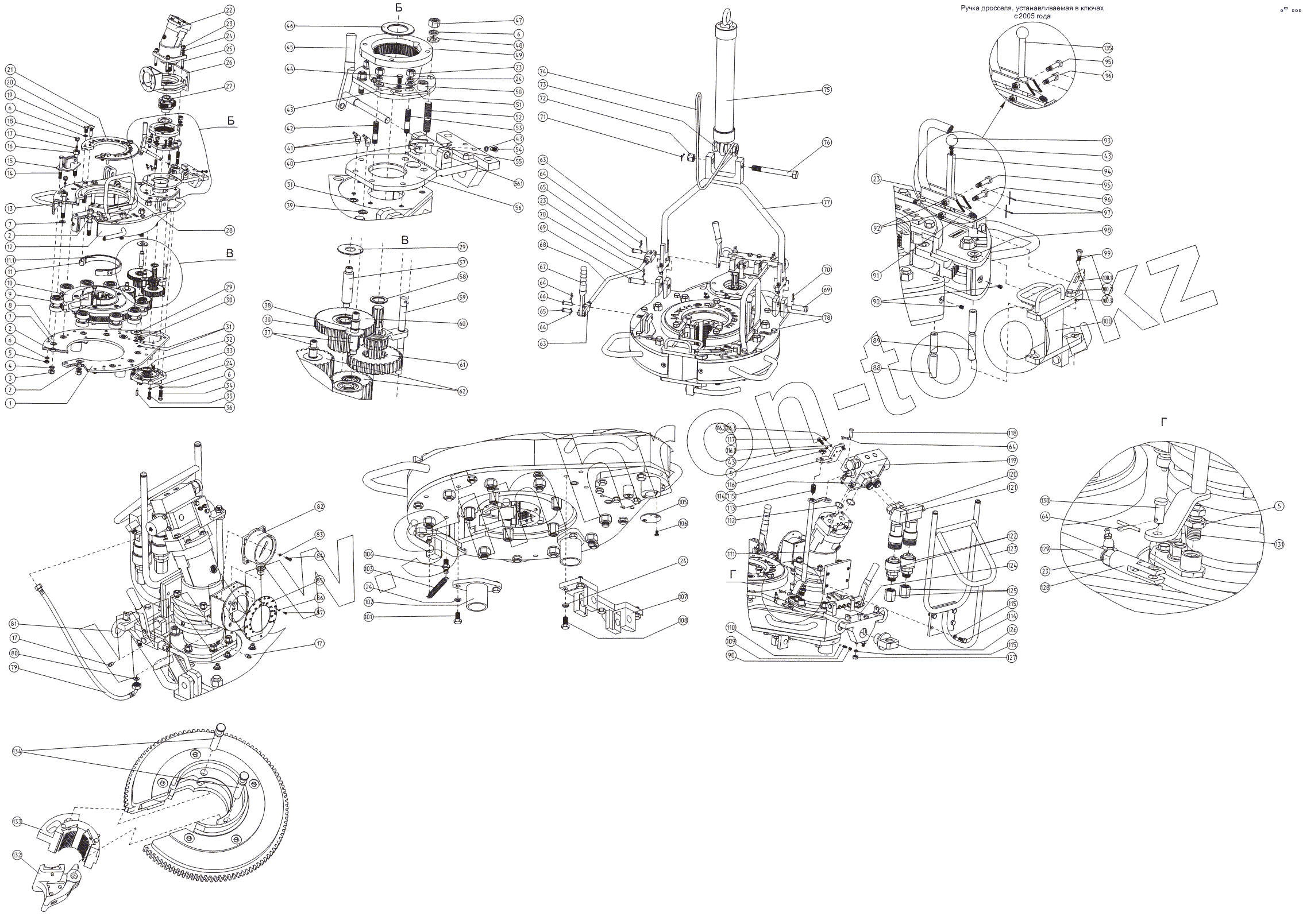

Каталог запасных частей к технике: Ижнефтемаш КПТ. Ключ подвесной трубный АФНИ.611544.002

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
4
5
5
5
6
6
6
6
7
7
8
9
10
11
11.1
12
13
14
15
16
17
17
17
18
19
20
21
22
23
23
23
23
23
24
24
24
24
24
25
26
27
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
43
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
56.1
57
58
59
60
61
62
63
63
64
64
64
64
64
65
65
66
67
68
69
69
70
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
90
91
92
93
94
95
95
96
96
97
98
99
100
100.1
100.2
100.3
135
101
102
103
104
105
106
107
108
109
110
111
112
113
114
114
115
115
115
116
116.1
116.2
116.3
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
132
133
134
Позиция на иллюстрации Заводской номер детали Название детали
1 АФНИ.741334.043 Дно
2 АФНИ.713141.081 Втулка
3 Гайка М20 Гайка М20
4 Шайба 20.65Г Шайба 20.65Г
5 Гайка М16 Гайка М16
6 Шайба 16.65Г Шайба 16.65Г
7 АФНИ.713141.031 Кольцо опорное
8 Штифт 12х32 Штифт 12х32
9 АФНИ.304343.001 Ролик
10 АФНИ.303811.008 Шестерняразрезная
11 АФНИ.304211.009 Тормоз
11.1 АФНИ.743675.001 Лента тормозна
12 АФНИ.301116.030 Корпус
13 АФНИ.713141.081-01 Втулка
14 Болт М16х130 Болт М16х130
15 АФНИ.301561.065 Кронштейн
16 АФНИ.753125.039-01 Ось
17 Масленка 1.3.Ц6 Масленка 1.3.Ц6
18 АФНИ.753125.038 Пробка
19 Болт М16х25 Болт М16х25
20 АФНИ.758126.023 Болт
21 АФНИ.711144.008 Крышка
22 310.3.56.02.06Г Гидромотор нерегулируемый
23 Гайка М12 Гайка М12
24 Шайба 12.65Г Шайба 12.65Г
25 Шпилька М12х90 Шпилька М12х90
26 АФНИ.301111.029 Проставка планетарного редуктора
27 АФНИ.304593.008 Водило с сателлитами
28 АФНИ.301568.066 Кронштейн дроссельный
29 АФНИ.711141.055 Кольцо опорное
30 АФНИ.758491.107 Шайба
31 АФНИ.713141.030 Втулка
32 АФНИ.711141.080 Кольцо опорное
33 АФНИ.301251.025 Крышка дна
34 Болт М16х50 Болт М16х50
35 Болт М12х35 Болт М12х35
36 Штифт 10х30 Штифт 10х30
37 АФНИ.715432.009 Вал паразитной шестерни
38 Кольцо А20 Кольцо А20
39 АФНИ.713141.030-02 Втулка
40 Штифт 6х35 Штифт 6х35
41 Масленка 2.3.45.Ц6 Масленка 2.3.45.Ц6
42 Шпилька М12х45 Шпилька М12х45
43 Шайба 8.65Г Шайба 8.65Г
44 Болт М8х16 Болт М8х16
45 АФНИ.303671.021 Рычаг
46 АФНИ.711141 .064 Кольцо опорное
47 Гайка М16 Гайка М16
48 Шайба А16 Шайба А16
49 АФНИ.301111 .026 Корпус планетарного редуктора
50 АФНИ.321568.053 Кронштейн
51 Шайба А12 Шайба А12
52 Шпилька М16х45 Шпилька М16х45
53 Шпилька М12х50 Шпилька М12х50
54 Болт М8х12 Болт М8х12
55 АФНИ.303674.006 Рычаг переключени
56 АФНИ.301251.031 Крышка
56.1 АФНИ.713141.076 Втулка
57 АФНИ.715432.008 Валик вторичный
58 АФНИ.711141 .056 Кольцо опорное
59 АФНИ.304597.006 Вилка
60 АФНИ.303811.018 Шестерня вторичного вала в сборе
61 АФНИ.303751.002 Первичный вал коробки передач
62 АФНИ.303811.003 Шестерня паразитная
63 АФНИ.751742.003 Вилка
64 Шплинт 4х25 Шплинт 4х25
65 АФНИ.713312.002 Ось
66 АФНИ.715312.018-02 Палец хомута
67 АФНИ.753741.002 Рукоятка
68 АФНИ.746714.014 Тяга
69 АФНИ.715312.025 Ось
70 Шплинт 4х32 Шплинт 4х32
71 Шплинт 3,2х40 Шплинт 3,2х40
72 Гайка М20 Гайка М20
73 АФНИ.304522.003 Винт балансировочный
74 Строп УСК1-0,5/1000 Строп УСК1-0,5/1000
75 АФНИ.301525.003 Подвеска
76 АФНИ.758121.014 Болт
77 АФНИ.611611.003 Подвеска
78 Болт М16х125 Болт М16х125
79 РВД6.84.600 Рукав высокого давления РВД6.84.600 26/35-90°, М14х1/М20х1,5-У1
80 АФНИ.758491.065 Прокладка
81 Скоба Скоба анкернаяоцинкованная лирообразная(СИ) с резьбовым штифтом (А) типоразмер 1336
82 МТПСд-100-ОМ2 "Манометр МТПСд-100-ОМ2 0-250 кг/см2
83 Шайба 5.65Г Шайба 5.65Г
84 Винт М5х16 Винт М5х16
85 АФНИ.754223.006 Шкала
86 Шайба 3.65Г Шайба 3.65Г
87 Винт М3х8 Винт М3х8
88 АФНИ.715611.010 Ось
89 АФНИ.715611.010-01 Ось
90 Винт М8х10 Винт М8х10
91 АФНИ.741525.003 Рычаг
92 Гайка М10 Гайка М10
93 Ручка II П30МН6-64 Ручка II П30МН6-64
94 АФНИ.303658.044 Ручка дроссел
95 АФНИ.758126.018-02 Ось рычага
96 АФНИ.758126.018-03 Ось рычага
97 Шплинт 2,5х32 Шплинт 2,5х32
98 АФНИ.711141 .101 Шайба
99 АФНИ.758127.002 Болт
100 АФНИ.305343.018 Дверца
100.1 АФНИ.743125.006 Рычаг
100.2 АФНИ.713312.003 Ось
100.3 Винт М6х16 Винт М6х16
135 АФНИ.753741.004 Ручка дроссел
101 Болт М12х22 Болт М12х22
102 АФНИ.304274.007 Опора
103 АФНИ.753552.003 Пружина двери
104 АФНИ.753136.019 Штырь
105 АФНИ.711111.024 Накладка
106 Винт М6х12 Винт М6х12
107 АФНИ.301421.057 Стойка
108 Болт М12х25 Болт М12х25
109 АФНИ.753513.034 Пружина
110 Шарик 6,35-40 Шарик 6,35-40
111 АФНИ.301421.045 Стойка
112 Кольцо 030-035-30-2-2 Кольцо 030-035-30-2-2
113 АФНИ.713511.006 Винт
114 Болт М10х25 Болт М10х25
115 Шайба 10.65Г Шайба 10.65Г
116 АФНИ.301561.063 Кронштейн
116.1 Шайба А6 Шайба А6
116.2 Винт М6х12 Винт М6х12
116.3 Шайба 6.65Г Шайба 6.65Г
117 Болт М8х25 Болт М8х25
118 АФНИ.715312.018 Палец хомута
119 АФНИ.306154.001 Гидрораспределитель
120 АФНИ.302635.033 Угольник
121 АФНИ.302635.020 Угольник
122 АФНИ.303584.002 Полумуфта внутренняя
123 АФНИ.305117.024 Ограждение
124 Болт М10х120 Болт М10х120
125 АФНИ.758425.001 Колпачок
126 АФНИ.753152.001 Серьга
127 Гайка М10 Гайка М10
128 АФНИ.751742.005 Вилка
129 АФНИ.304591.014 Тяга
130 АФНИ.715312.018-01 Палец хомута
131 АФНИ.713511.004 Винт опорный
132 Челюсть подвижна Челюсть подвижна
133 Челюсть неподвижна Челюсть неподвижна
134 АФНИ.715611.015 Ось челюсти
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
