Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4. Тормоз АКБ-4.11-16
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

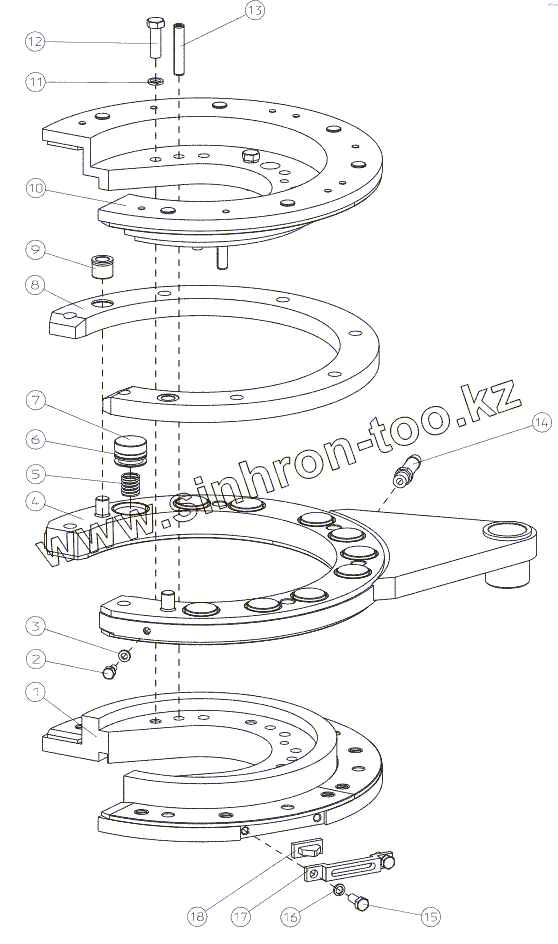

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АКБ-4.11-18 | Фланец нижний с накладкой | |
| 2 | АКБ-4.11-16.3 | Пробка | |
| 3 | АКБ-3.У28-1 | Прокладка | |
| 4 | АКБ-4.11-17 | Корпус тормоза с накладкой | |
| 5 | АКБ-4.11-16.9 | Пружина | |
| 6 | Манжета 1-050-1 | Манжета 1-050-1 | |
| 7 | АКБ-4.11-16.1 | Поршень | |
| 8 | АКБ-4.11-16.2 | Диск тормоза | |
| 9 | АКБ-4.11-16.8 | Втулка | |
| 10 | АКБ-4.11-19 | Фланец верхний с накладкой | |
| 11 | Шайба 16.65Г | Шайба 16.65Г | |
| 12 | Болт М16х60 | Болт М16х60 | |
| 13 | Штифт 2.16х80 | Штифт 2.16х80 | |
| 14 | АКБ-4.11-16.5 | Штуцер | |
| 15 | Болт М12х30 | Болт М12х30 | |
| 16 | Шайба 12.65Г | Шайба 12.65Г | |
| 17 | АКБ-4.11-16.7 | Направляющая упора | |
| 18 | АКБ-4.11-16.6 | Упор перекидной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
