Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-4. Кран входной АКБ-3М2.15-6

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ГШН (2011) Захват клиновой ЗК (2010) Ключ буровой АКБ-3М2 (2011) Ключ буровой АКБ-4 (2011) КПТ (2010) Насос буровой НБ-32 (50) (2011) НБ-125 ИЖ (2011) НЦ-320 (2011) ПНШ-60-2,1-25 (2010) ПНШ-80 (2011) ПНШТ-60-3-31,5 (2010) УС-50х14Кр (2010) Установка АНЦ-320 (2011)

Схема > Не выбрано Ключ буровой автоматический двухскоростной с пневмоприводом АКБ-4.0 Колонна ключа с кареткой АКБ-3М2.2 Цилиндр подвода ключа АКБ-3.2-5 Каретка АКБ-3М2.2-18 Воздухопровод АКБ-3М2.2-26 Воздухопровод АКБ-3М2.2-25 Блок ключа АКБ-4.1 Коробка передач АКБ-4.30-00.00 Клапан АКБ-4.30-180.00 Рычаг АКБ-4.30-190.00 Переключатель АКБ-4.30-20.00 Упор передвижной АКБ-4.30-140.00 Клапан отсекающий АКБ-4.30-30.00 Планетарный редуктор АКБ-4.30-40.00 Корпус планетарного редуктора АКБ-4.30-40.10 Водило с сателлитами АКБ-4.30-40.30 Вал промежуточный АКБ-4.30-50.00 Полумуфта нижняя КБГ.01.02.080 Разбрызгиватель КБГ.01.02.110 Грязесъемник Устройство трубозажимное верхнее АКБ-4.11 Челюсть Тормоз АКБ-4.11-16 Фланец нижний с накладкой АКБ-4.11-18 Корпус тормоза с накладкой АКБ-4.11-17 Фланец верхний с накладкой АКБ-4.11-19 Фиксатор АКБ-4.11-2 Фиксатор АКБ-3.11-2 Редуктор ключа АКБ-4.12 Грязеотбойник АКБ-3М.12-18 Ролик опорный АКБ-4.12-200 Цилиндр совмещения АКБ-4.16 Цилиндр зажима челюстей АКБ-3М2.13 Пульт управления АКБ-4.15 Кран клапанный АКБ-3М2.15-1А Шарнир в сборе АКБ-3М2.15-1.8 Клапан в сборе АКБ-3М2.15-1.6.10 Кран входной АКБ-3М2.15-6 Шланг пневмодвигателя АКБ-4.15-11 Шланг АКБ-3М2.15-10 Шланг АКБ-4.30-110.00 Шланг АКБ-4.30-110.00-02 Шланг подводящий АКБ-3М2.15-2 Шланг пневмодвигателя АКБ-4.30-160.00 Шланг пневмодвигателя АКБ-3М2.15-11 Шланг АКБ-4.1-30 Шланг входной АКБ-3М2.15-12 Шланг АКБ-4.1-20.00 Шланг АКБ-4.1-20.01 Таблица применения челюстей и упоров Схема пневматическая принципиальная Схема пневматическая соединений Специальный инструмент

1

2

3

4

5

6

7

8

9

10

11

12

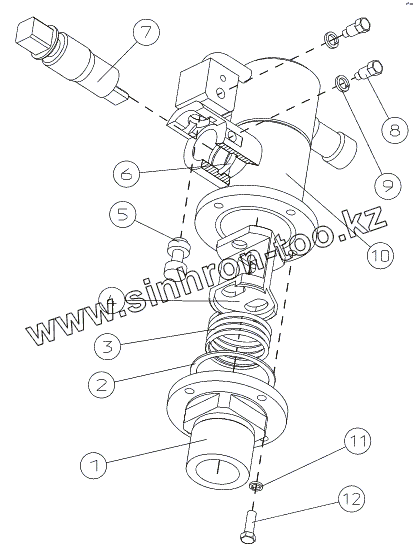

Позиция на иллюстрации	Заводской номер детали		Название детали
1	АКБ-3М2.4-66		Крышка
2	АКБ-3М2.4-118		Прокладка
3	АКБ-3М2.4-115		Крышка
4	АКБ-3М2.4-54		Клапан
5	АКБ-3М2.15-6.6		Клапан
6	Кольцо 032-040-46-2-2		Кольцо 032-040-46-2-2
7	АКБ-3М2.4-116		Шпиндель
8	Винт М10х20.66.06		Винт М10х20.66.06
9	Шайба 10.65Г.06		Шайба 10.65Г.06
10	АКБ-3М2.15-6.1		Корпус
11	Шайба 8.65Г.06		Шайба 8.65Г.06
12	4М8х25.58.06		Болт 4М8х25.58.06

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
