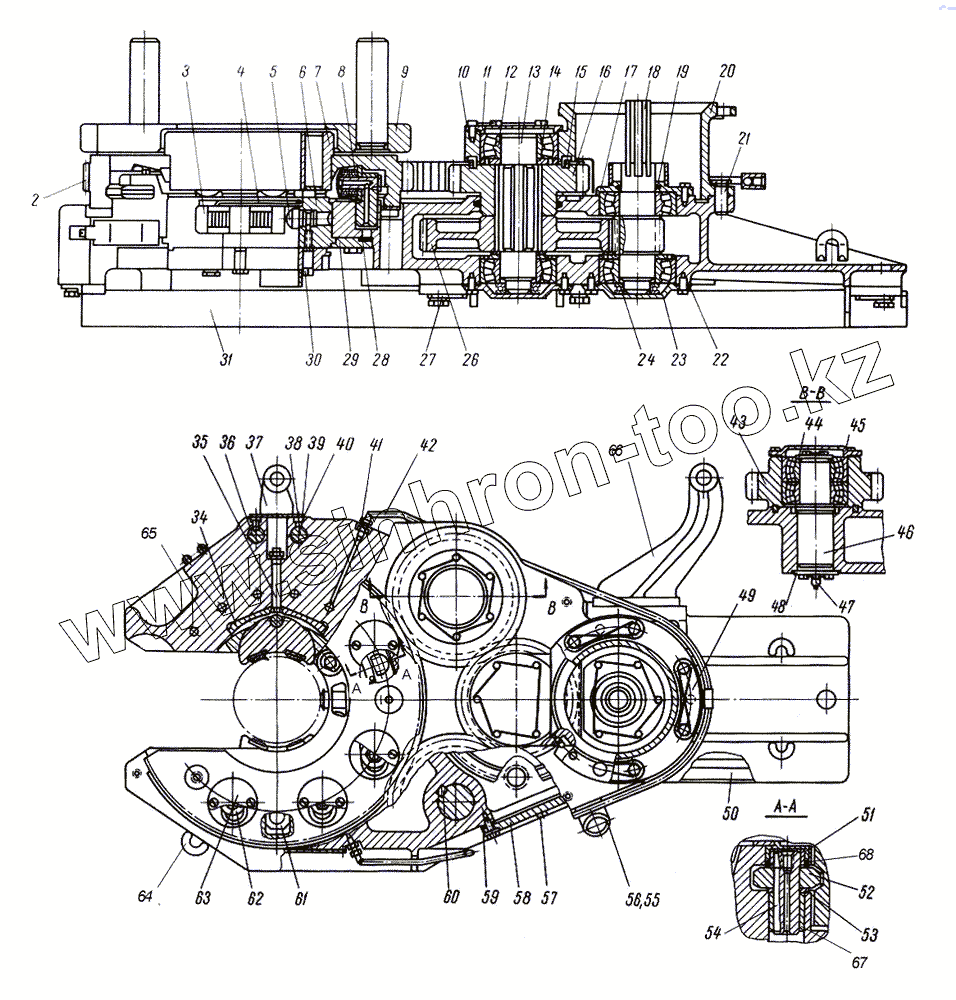

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-3М2. Редуктор ключа АКБ-3М2.12
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
26
27
28
29
30
31
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
66
67
68
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | АКБ-3М2.12-42 | Шестерня в сборе | |
| 3 | АКБ-3М2.У | Челюсть | |
| 4 | АКБ-3М2.У82 | Пружина | |
| 5 | АКБ-3.У | Упор | |
| 6 | АКБ-3М.12-109 | Челюстедержатель нижний | |
| 7 | АКБ-3М.12-43 | Втулка храповика в сборе | |
| 8 | АКБ-3М2.12-51В | Подпор | |
| 9 | АКБ-3М2.12-59 | Диск промежуточный | |
| 10 | АКБ-3.12-59 | Прокладка | |
| 11 | АКБ-3.12-111 | Крышка | |
| 12 | 53614 | Подшипник | |
| 13 | АКБ-3М2.12-174 | Вал | |
| 14 | АКБ-3М2.12-18 | Грязеотбойник | |
| 15 | АКБ-3М2.12-56 | Кольцо уплотняющее | |
| 16 | АКБ-3М2.12-172 | Колесо зубчатое | |
| 17 | АКБ-3М2.12-165 | Крышка | |
| 18 | АКБ-3М2.12-173 | Вал-шестерня | |
| 19 | 1.2-65x90-1 | Манжета | |
| 20 | АКБ-3М2.12-45 | Фланец со щитком | |
| 21 | АКБ-3.12-81 | Штифт конический | |
| 22 | АКБ-3.12-67 | Прокладка | |
| 23 | АКБ-3М2.12-176 | Крышка | |
| 24 | 8211 | Подшипник | |
| 26 | АКБ-3М.12-55А2 | Колесо зубчатое | |
| 27 | АКБ-3.12-64 | Платик | |
| 28 | АКБ-3.12-88 | Прокладка | |
| 29 | АКБ-3М2.12-237 | Фланец нижний | |
| 30 | АКБ-3М.12-110 | Винт | |
| 31 | АКБ-3.12-8 | Полоз правый | |
| 34 | АКБ-3.12-46-1 | Вкладыш 11° | |
| 35 | АКБ-3-49 | Распорка | |
| 36 | АКБ-3М.12-151 | Валик левый | |
| 37 | АКБ-3М2.12-44 | Поводок | |
| 38 | АКБ-3М.12-150 | Валик правый | |
| 39 | АКБ-3М.12-139 | Табличка | |
| 40 | АКБ-3М.12-125 | Штифт | |
| 41 | АКБ-3М.12-138 | Штуцер | |
| 42 | АКБ-3М2.12-61 | Обвязка | |
| 43 | АКБ-3М.12-159 | Колесо зубчатое | |
| 44 | АКБ-3.12-80 | Шайба упорная | |
| 45 | АКБ-3.12-68 | Крышка | |
| 46 | АКБ-3М.12-160 | Вал | |
| 47 | 1.3.Ц6 | Масленка | |
| 48 | АКБ-3.12-75 | Шайба упорная | |
| 49 | АКБ-3.12-50 | Скоба | |
| 50 | АКБ-3М.12-7 | Полоз левый | |
| 51 | АКБ-3М2.12-46 | Стакан | |
| 52 | АКБ-3.12-44-1 | Ролик | |
| 53 | АКБ-3М.12-154 | Шайба опорная | |
| 54 | АКБ-3.12-45-1 | Палец | |
| 55 | АКБ-3.12-82Б | Пробка | |
| 56 | АКБ-3М.12-22-1 | Фильтр | |
| 57 | АКБ-3.У27-1 | Пробка | |
| 58 | АКБ-3М.12-149 | Крышка | |
| 59 | АКБ-3.12-77 | Прокладка | |
| 60 | Шпонка22x14x80 | Шпонка 22x14x80 | |
| 61 | АКБ-3.12-49 | Втулка квадратная | |
| 62 | АКБ-3.12-54 | Ограничитель | |
| 63 | АКБ-3М2 | Заглушка | |
| 64 | АКБ-3М2.У119 | Скоба | |
| 65 | АКБ-3М2.12-41 | Корпус в сборе | |
| 65 | АКБ-3М2.12-207 | Корпус | |
| 66 | АКБ-3М2.12-107А | Кронштейн в сборе | |
| 67 | АКБ-3М.12-140А | Втулка | |
| 68 | АКБ-3.12-89 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
