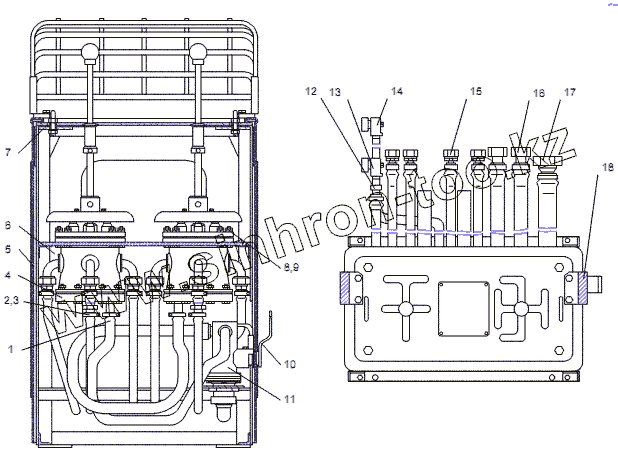

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-3М2. Пульт управления АКБ-3М2.15
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АКБ-3М2.15-2 | Шланг подводящий | |
| 2 | АКБ-3.3-61 | Хомут | |
| 3 | АКБ-3М.У58 | Гайка | |
| 4 | АКБ-3М2.15-1А | Кран клапанный | |
| 5 | АКБ-3М2.15-3 | Кожух | |
| 6 | АКБ-3М2.15-4 | Корпус | |
| 7 | АКБ-3М2.15-5 | Плита в сборе | |
| 8 | АКБ-3М2.15-1.20-1 | Прокладка | |
| 9 | АКБ-3М2.15-1.20-1-01 | Прокладка | |
| 10 | АКБ-3М2.15-13 | Ключ | |
| 11 | АКБ-3М2.15-6 | Кран входной | |
| 12 | АКБ-3М.4-59 | Хомут | |
| 13 | АКБ-3М2.15-8 | Шланг | |
| 14 | АКБ-3М2.15-7 | Шланг | |
| 15 | АКБ-3М2.15-10 | Шланг | |
| 16 | АКБ-3М2.15-11 | Шланг пневмодвигателя | |
| 17 | АКБ-3М2.15-12 | Шланг входной | |
| 18 | АКБ-3М2.15-14А | Ограждение |
