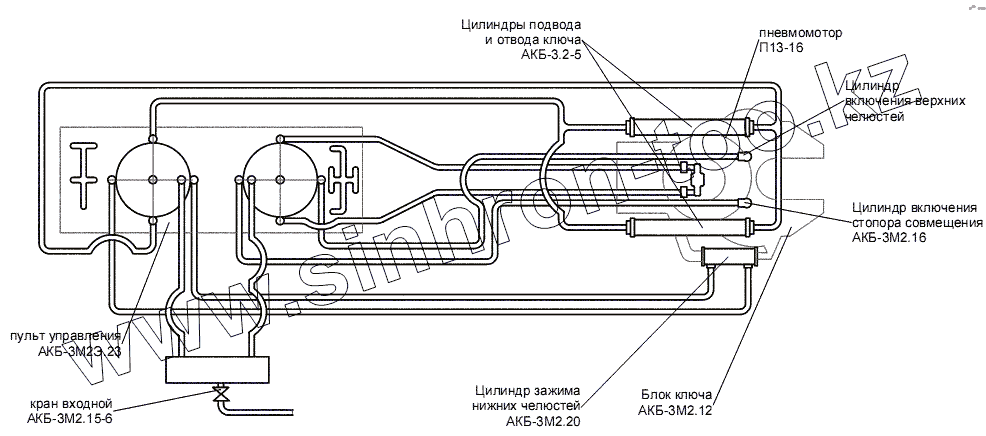

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-3М2. Пневматическая схема ключа АКБ-3М2

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано Ammann BOMAG CARMIX CASE IH Changlin ChengGong Dimex Doosan DYNAPAC Foton HAMM Hidromek Hitachi Hyundai JCB JLG John Deere Komatsu LIEBHERR LiuGong Lonking (LongGong) Luneng MANITOU Mitsuber New Holland PENGPU RM-Terex SANY SDLG SEM Shantui Shehwa HBXG Soosan TIGARBO VOGELE Volvo WAY WIRTGEN XCMG XGMA Xiamen YTO Yuchai Zoomlion Автокран АЗСМ Алтайлесмаш Амкодор АОМЗ Атек АТЗ Балканкар Рекорд БелАЗ Беловеж Борекс Брянский Арсенал Булат ВЭКС ГАЗ Геомаш Гидромаш Донекс Дормаш Дормашина Дорэлектромаш ДЭЗ ЕлАЗ ЗЗГТ Ижнефтемаш Канаш-электрокар КЗКТ ККЗ Клевер Клинцовский автокрановый завод КМЗ КМЗ 1 Мая Ковровец Коммаш Кранэкс КЭЗ КЭМЗ ЛЗА МАЗ МЗИК МЗКМ МЗКТ Михневский РМЗ МоАЗ Мозырский МЗ МТЗ ОЗП Онежец ПАО "ТЗА" ППС Детва Промтрактор ПТЗ Раскат СпецАгрегат ТВЭКС ТТМ УВЗ Угличмаш УЗТМ ХТЗ ЧЗКМ ЧСДМ ЧТЗ ЭКСКО ЭКСМАШ ЮрМаш

Модель Не выбрано ГШН (2011) Захват клиновой ЗК (2010) Ключ буровой АКБ-3М2 (2011) Ключ буровой АКБ-4 (2011) КПТ (2010) Насос буровой НБ-32 (50) (2011) НБ-125 ИЖ (2011) НЦ-320 (2011) ПНШ-60-2,1-25 (2010) ПНШ-80 (2011) ПНШТ-60-3-31,5 (2010) УС-50х14Кр (2010) Установка АНЦ-320 (2011)

Схема > Не выбрано Ключ АКБ-3М2.0 Ключ АКБ-3М2.Э2 Колонна ключа с кареткой АКБ-3М2.2 Цилиндр подвода ключа АКБ-3.2-5 Каретка АКБ-3М2.2-18 Блок ключа АКБ-3М2.1 Блок ключа АКБ-3М2Э2.01.00.000 Редуктор ключа АКБ-3М2.12 Шестерня в сборе АКБ-3М2.12-42 Втулка храповика в сборе АКБ-3М2.12-43 Подпор АКБ-3М2.12-51В Ролик в сборе АКБ-3М2.12-52 Фиксатор АКБ-3.11-2 Стакан АКБ-3М2.12-46 Грязеотбойник АКБ-3М.12-18 Устройство трубозажимное верхнее АКБ-3М2.11 Челюсть АКБ-3М2.У Челюсть АКБ-3М2.У Пневмомотор поршневой специальный П13-16 Масленка пневматическая АКБ-3М2.18 Блок цилиндров АКБ-3М2.16 Цилиндр зажима челюстей АКБ-3М2.13 Храповик нижний АКБ-3М2.1-11 Маховик АКБ-3М2Э2.01.030.00А Привод АКБ-3М2.Э2.01.02.000 Цилиндр в сборе АКБ-3М2Э.21-400 Пульт управления АКБ-3М2.15 Пульт управления АКБ-3М2Э.23-000 Кран клапанный АКБ-3М2.15-1А Командоаппарат АКБУ-Э.03.01.000 Клапан "Или" АКБ-3М2Э.23-900 Кран входной АКБ-3М2.15-6 Станция управления АКБ-3М2.Э2.02.00.000 Сменные узлы и детали ключа АКБ-3М2.0 (АКБ-3М2.Э2) Электрическая принципиальная схема ключа АКБ-3М2.Э2 Пневматическая схема ключа АКБ-3М2.Э2 Пневматическая схема ключа АКБ-3М2 Специальный инструмент

АКБ-3М2.15-6

АКБ-3М2Э.23.000

АКБ-3М2.20

АКБ-3М2.12

АКБ-3М2.16

П13-16

АКБ-3.2-5

АКБ-3М2.16

Позиция на иллюстрации	Заводской номер детали		Название детали
АКБ-3М2.15-6	АКБ-3М2.15-6		Кран входной
АКБ-3М2Э.23.000	АКБ-3М2Э.23.000		Пульт управления
АКБ-3М2.20	АКБ-3М2.20		Цилиндр зажима нижних челюстей
АКБ-3М2.12	АКБ-3М2.12		Блок ключа
АКБ-3М2.16	АКБ-3М2.16		Цилиндр включения стопора совмещения
П13-16	П13-16		Пневмомотор П13-16
АКБ-3.2-5	АКБ-3.2-5		Цилиндры подвода и отвода ключа
АКБ-3М2.16	АКБ-3М2.16		Цилиндр включения верхних челюстей
