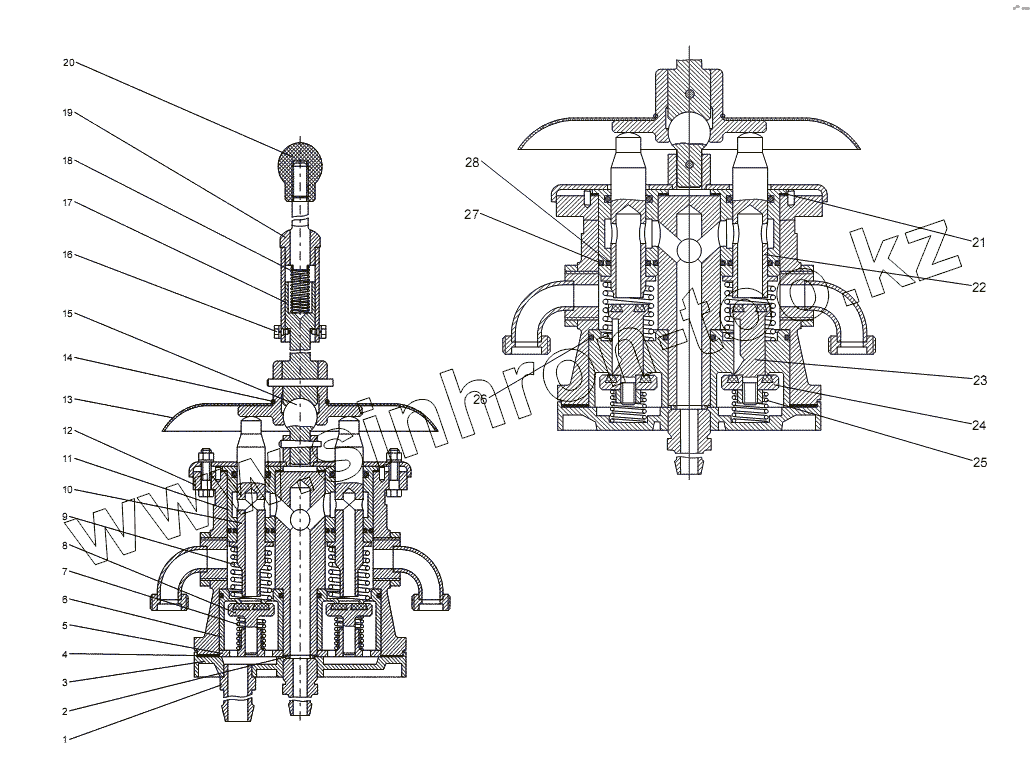

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-3М2. Кран клапанный АКБ-3М2.15-1А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АКБ-3М2.15-1.5.2 | Штуцер | |
| 2 | АКБ-3М2.15-1-16 | Прокладка | |
| 3 | АКБ-3М2.15-1.5-1Б | Крышка | |
| 4 | АКБ-3М2.15-1.15 | Прокладка | |
| 5 | АКБ-3М2.15-1.14А | Втулка | |
| 6 | АКБ-3М2.15-1-13 | Втулка | |
| 7 | АКБ-3М2.15-1.12 | Пружина | |
| 8 | АКБ-3М2.15-1.4 | Клапан | |
| 9 | АКБ-3М2.15-1.11 | Пружина | |
| 10 | АКБ-3М2.15-1-10А | Шток | |
| 11 | АКБ-3М2.15-1-9 | Втулка | |
| 12 | АКБ-3М2.15-1.3А | Корпус | |
| 13 | АКБ-3М2.15-1-8А | Кожух | |
| 14 | АКБ-3М2.15-1-22 | Кольцо | |
| 15 | АКБ-3М2.15-1.8 | Шарнир в сборе | |
| 16 | АКБ-3М2.15-1.3.7 | Болт | |
| 17 | АКБ-3М2.15-1.3.6-01 | Ручка | |
| 18 | АКБ-3М2.15-1.1.4 | Пружина | |
| 19 | АКБ-3М2.15-1.1 | Рукоятка | |
| 20 | АКБ-3М.4-3 | Ручка | |
| 21 | АКБ-3М2.15-1.19 | Прокладка | |
| 22 | АКБ-3М2.15-1-18А | Шток | |
| 23 | АКБ-3М2.15-1.6.1 | Клапан | |
| 24 | АКБ-3М2.15-1.6.2 | Клапан | |
| 25 | АКБ-3М2.15-1.6.10 | Клапан в сборе | |
| 26 | 060-065-30-2-2 | Кольцо | |
| 27 | 030-038-46-2-2 | Кольцо | |
| 28 | 045-050-30-2-2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
