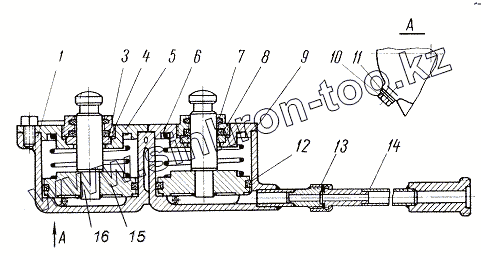

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-3М2. Блок цилиндров АКБ-3М2.16
1
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АКБ-3М2.16-13 | Корпус | |
| 3 | АКБ-3М2.16-51 | Втулка | |
| 4 | АКБ-3М2.16-52 | Гайка | |
| 5 | АКБ-3М2.16-53 | Крышка | |
| 6 | АКБ-3М.16-33 | Пружина | |
| 7 | АКБ-3М2.16-41 | Уплотнение | |
| 8 | АКБ-3М2.16-60 | Манжета 30 | |
| 9 | АКБ-3.16-15 | Прокладка | |
| 10 | АКБ-3.У27-1 | Пробка | |
| 11 | АКБ-3.У28-1 | Прокладка | |
| 12 | АКБ-3М2.16-59 | Манжета 100 | |
| 13 | АКБ-3М.16-30 | Прокладка | |
| 14 | АКБ-3М.16-4 | Труба | |
| 15 | АКБ-3М2.16-12 | Шток в сборе | |
| 15 | АКБ-3М2.16-54 | Шток | |
| 16 | АКБ-3М2.16-55 | Поршень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
