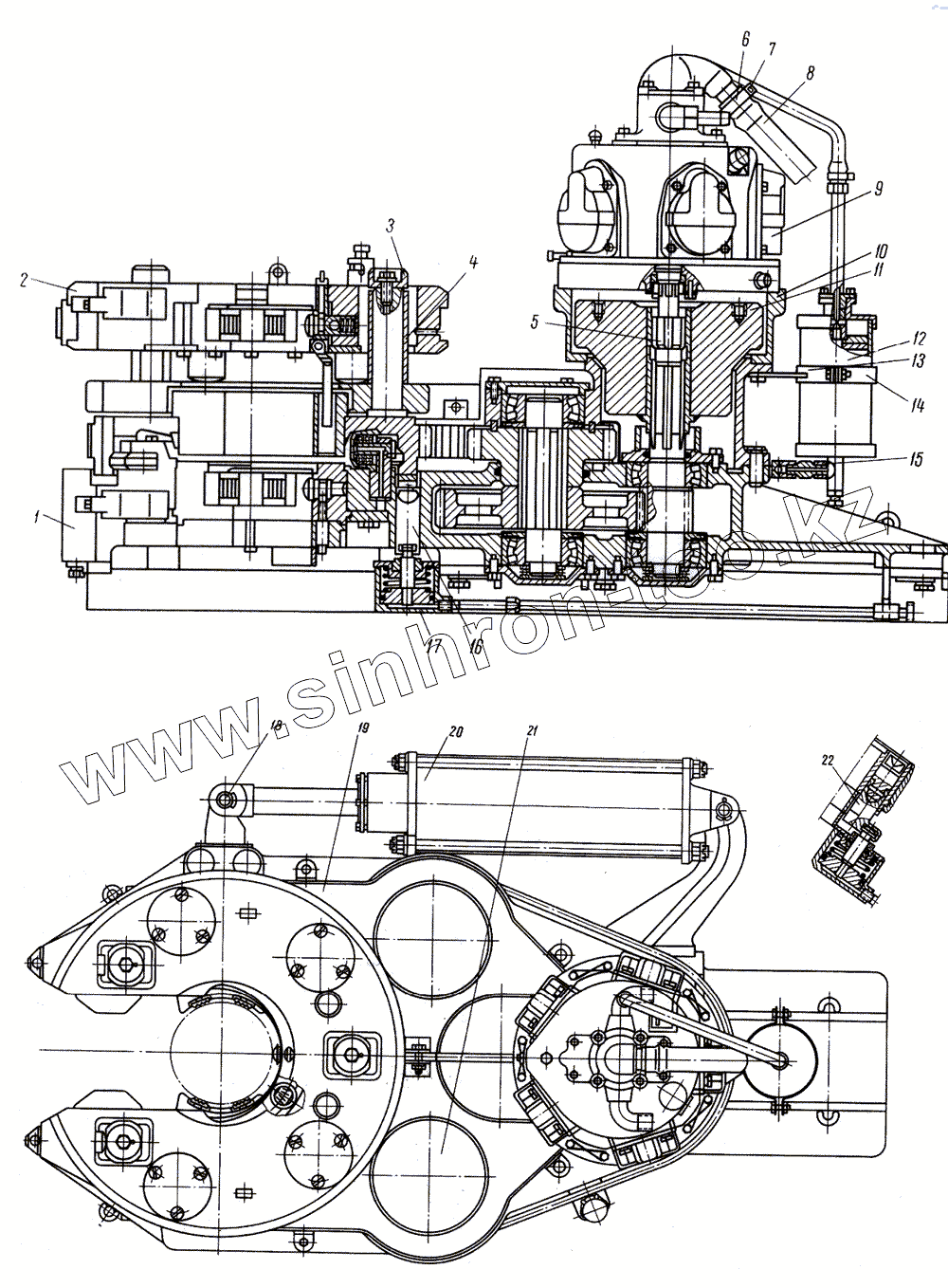

Каталог запасных частей к технике: Ижнефтемаш Ключ буровой АКБ-3М2. Блок ключа АКБ-3М2.1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | АКБ-3М2.12 | Редуктор ключа | |
| 2 | АКБ-3М2.11 | Устройство трубозажимное верхнее | |
| 3 | АКБ-3.1-2-1 | Шайба | |
| 4 | АКБ-3.1-3 | Втулка | |
| 5 | АКБ-3М2.1-39 | Проставка | |
| 6 | АКБ-3М.У50 | Хомут | |
| 7 | АКБ-3М.У51-1 | Гайка | |
| 8 | РукавГ(IV)-10-38-53 | Рукав | |
| 9 | П13-16 | Пневмомотор П13-16 | |
| 10 | АКБ-3М2.1-38 | Фланец | |
| 11 | АКБ-3М2.14 | Маховик в сборе | |
| 12 | АКБ-3М2.18 | Масленка пневматическая | |
| 13 | АКБ-3.1-2 | Кронштейн | |
| 14 | АКБ-3.1-10 | Полухомут | |
| 15 | АКБ-3.1-12 | Ниппель | |
| 16 | АКБ-3М.1-7В | Шток | |
| 17 | АКБ-3М2.16 | Блок цилиндров | |
| 18 | АКБ-3.1-4 | Ось | |
| 19 | АКБ-3М2.17-5 | Кожух правый | |
| 20 | АКБ-3М2.13 | Цилиндр зажима челюстей | |
| 21 | АКБ-3М2.17-6 | Кожух левый | |
| 22 | АКБ-3М2.1-11 | Храповик нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
