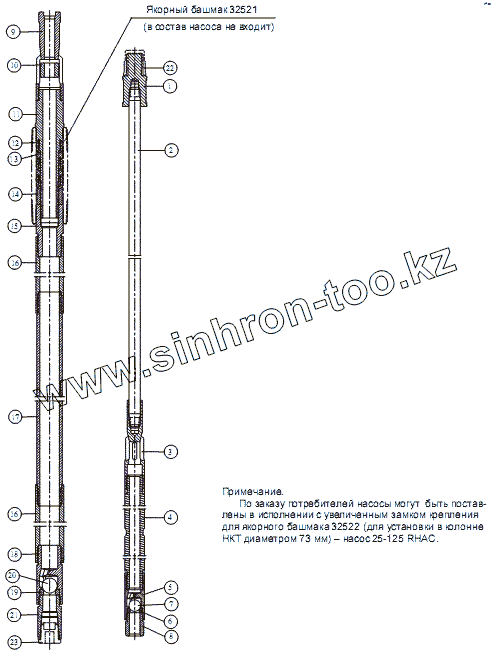

Насос вставной с верхним манжетным креплением 20-125 RHАС
Каталог запасных частей к технике: Ижнефтемаш ГШН. Насос вставной с верхним манжетным креплением 20-125 RHАС
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Мототехника
Марка
Не выбрано
Ammann
BOMAG
CARMIX
CASE IH
Changlin
ChengGong
Dimex
Doosan
DYNAPAC
Foton
HAMM
Hidromek
Hitachi
Hyundai
JCB
JLG
John Deere
Komatsu
LIEBHERR
LiuGong
Lonking (LongGong)
Luneng
MANITOU
Mitsuber
New Holland
PENGPU
RM-Terex
SANY
SDLG
SEM
Shantui
Shehwa HBXG
Soosan
TIGARBO
VOGELE
Volvo
WAY
WIRTGEN
XCMG
XGMA
Xiamen
YTO
Yuchai
Zoomlion
Автокран
АЗСМ
Алтайлесмаш
Амкодор
АОМЗ
Атек
АТЗ
Балканкар Рекорд
БелАЗ
Беловеж
Борекс
Брянский Арсенал
Булат
ВЭКС
ГАЗ
Геомаш
Гидромаш
Донекс
Дормаш
Дормашина
Дорэлектромаш
ДЭЗ
ЕлАЗ
ЗЗГТ
Ижнефтемаш
Канаш-электрокар
КЗКТ
ККЗ
Клевер
Клинцовский автокрановый завод
КМЗ
КМЗ 1 Мая
Ковровец
Коммаш
Кранэкс
КЭЗ
КЭМЗ
ЛЗА
МАЗ
МЗИК
МЗКМ
МЗКТ
Михневский РМЗ
МоАЗ
Мозырский МЗ
МТЗ
ОЗП
Онежец
ПАО "ТЗА"
ППС Детва
Промтрактор
ПТЗ
Раскат
СпецАгрегат
ТВЭКС
ТТМ
УВЗ
Угличмаш
УЗТМ
ХТЗ
ЧЗКМ
ЧСДМ
ЧТЗ
ЭКСКО
ЭКСМАШ
ЮрМаш
Модель
Не выбрано
ГШН (2011)
Захват клиновой ЗК (2010)
Ключ буровой АКБ-3М2 (2011)
Ключ буровой АКБ-4 (2011)
КПТ (2010)
Насос буровой НБ-32 (50) (2011)
НБ-125 ИЖ (2011)
НЦ-320 (2011)
ПНШ-60-2,1-25 (2010)
ПНШ-80 (2011)
ПНШТ-60-3-31,5 (2010)
УС-50х14Кр (2010)
Установка АНЦ-320 (2011)
Схема
>
Не выбрано
Насос вставной с верхним механическим креплением по API 20-106 RHAM
Насос вставной с механическим креплением по API в нижней части насоса 25/20-106 RHM-Т
Насос вставной с верхним манжетным креплением 20-106 RHАС
Насос вставной с нижним механическим креплением 20-106 RHBM
Насос вставной с нижним манжетным креплением 20-106 RHBC
Насос вставной с верхним механическим креплением по API 20-125 RHAM
Насос вставной с механическим креплением по API в нижней части насоса 25/20-125 RHM-Т
Насос вставной с верхним манжетным креплением 20-125 RHАС
Насос вставной с нижним механическим креплением 20-125 RHBM
Насос вставной с нижним манжетным креплением 20-125 RHBC
Насос вставной с верхним механическим креплением по API 25-150 RHAM
Насос вставной с уменьшенным механическим креплением по API в нижней части насоса 25/20-150 RHM-T
Насос вставной с верхним манжетным креплением 25-150 RHАС
Насос вставной с нижним механическим креплением 25-150 RHBM
Насос вставной с нижним манжетным креплением 25-150 RHBC
Насос вставной с верхним механическим креплением по API 25-175 RHAM
Насос вставной с верхним механическим креплением по API и с управляемым нагнетательным клапаном 25-175 RHAM-П
Насос вставной с уменьшенным механическим креплением по API в нижней части насоса 25/20-175 RHM-T
Насос вставной с уменьшенным механическим креплением по API в нижней части насоса и с управляемым нагнетательным клапаном 25/20-175 RHM-TП
Насос вставной с верхним манжетным креплением 25-175 RHAC
Насос вставной с нижним механическим креплением 25-175 RHBM
Насос вставной с подвижным цилиндром и нижним механическим креплением 25-175 RHТM 12-4-2-2
Насос вставной с нижним манжетным креплением 25-175 RHBC
Насос вставной с нижним механическим креплением 30-225 RHBM
Насос вставной двухступенчатый с нижним механическим креплением 30-225/150 RHBM 12-4-2-2
Насос трубный с механическим креплением всасывающего клапана 20-125 ТНМ
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном 25-125 ТНМ-Т
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном, длинным плунжером и боковым отверстием в цилиндре 25-125 ТНМ-Т 11-10-2-2
Насос трубный без всасывающего клапана 25-125 ТН 11-9-2-2
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-125 ТНМ-С
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-125 ТНМ-СЛ
Насос трубный с манжетным креплением всасывающего клапана 20-125 ТНC
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-150 ТНМ-С
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-150 ТНМ-СЛ
Насос трубный с механическим креплением всасывающего клапана 20-175 ТНМ
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном 25-175 ТНМ-Т
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном, длинным плунжером и боковым отверстием в цилиндре 25-175 ТНМ-Т 11-10-2-2
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-175 ТНМ-С
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-175 ТНМ-СЛ
Насос трубный с манжетным креплением всасывающего клапана 20-175 ТНС
Насос трубный с механическим креплением всасывающего клапана 25-225 ТНМ
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном 25-225 ТНМ-Т
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном, длинным плунжером и боковым отверстием в цилиндре 25-225 ТНМ-Т 11-10-2-2
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-225 ТНМ-С
Насос трубный с неизвлекаемым увеличенным всасывающим клапаном и сбивным винтом 25-225 ТНМ-СЛ
Насос трубный с неизвлекаемым всасывающим клапаном и сбивным винтом 25-225 ТНМ-СА
Насос трубный с манжетным креплением всасывающего клапана 25-225 ТНС
Насос трубный с механическим креплением всасывающего клапана 30-275 ТНМ
Насос трубный с неизвлекаемым всасывающим клапаном 30-275 ТНМ-Т
Насос трубный с неизвлекаемым всасывающим клапаном, длинным плунжером и боковым отверстием в цилиндре 30-275 ТНМ-Т 11-10-2-2
Насос трубный с неизвлекаемым всасывающим клапаном и сбивным винтом 30-275 ТНМ-С
Насос трубный с манжетным креплением всасывающего клапана 30-275 ТНС
Цилиндры толстостенные для вставных (RH) и трубных (ТН) насосов
Плунжер желобчатый
Плунжер гладкий (только для поставок в ЗИП)
Муфта удлинительная насосов RH
Ниппель удлинительный насосов ТН
Муфта переходная насосов ТН
Муфта насосов TH
Переводники для трубных насосов ТН (в состав насосов не входят)
Башмак якорный (цельный) для специального верхнего механического крепления вставных насосов RHAM (типа “Конус в конус”)
Башмак якорный для манжетного крепления вставных насосов RHAC, RHBC
Башмак якорный механического крепления всасывающего клапана трубных насосов ТНМ и нижнего механического крепления вставных насосов RHBM
Башмак якорный манжетного крепления всасывающего клапана трубных насосов
Соединитель (насосы RHB, 25/20-… RHM-T)
Корпус клапана закрытый (всасывающий клапан вставных насосов и трубных насосов ТНМ-СЛ)
Корпус клапана закрытый (нижний всасывающий клапан вставных насосов со сдвоенными клапанами)
Корпус клапана открытый (всасывающий клапан трубных насосов THM, THC)
Корпус клапана закрытый (всасывающий клапан трубных насосов ТНМ-Т)
Корпус клапана закрытый ( всасывающий клапан трубных насосов ТНМ-С, ТНМ-СС)
Корпус клапана закрытый (нижний всасывающий клапан трубных насосов ТНМ-СС со сдвоенным всасывающим клапаном)
Корпус клапана закрытый (всасывающий клапан трубного насоса 25-225 ТНМ-СА)
Корпус клапана закрытый (нагнетательный клапан вставных и трубных насосов)
Корпус клапана закрытый (нижний нагнетательный клапан вставных и трубных насосов со сдвоенными клапанами)
Корпус клапана открытый (плунжеры вставных насосов и трубных насосов 20-125 ТН, 25-125 ТН, 25-150 TH, 25-225 ТНМ-СА)
Корпус клапана открытый (плунжеры трубных насосов)
Корпус сбивного винта (трубные насосы ТНМ-СЛ)
Держатель седла клапана (всасывающий клапан вставных насосов RHA и трубных насосов 25-150 ТНМ-СЛ, 25-175 ТНМ-СЛ и 25-225 ТНМ-СА)
Держатель седла клапана (всасывающий клапан трубных насосов ТНМ-Т)
Держатель седла клапана (всасывающий клапан трубных насосов ТНМ-С, ТНМ-СС, 25-125 ТНМ-СЛ, 25-225 ТНМ-СЛ)
Держатель седла клапана (нагнетательный клапан вставных насосов и трубных насосов ТНМ-Т, ТНМ-С, ТНМ-СС, ТНМ-СА, ТНМ-СЛ)
Переходник штока (вставные насосы и трубные насосы 20-125 ТН, 25-125 ТН, 25-150 ТН, 25-225 ТНМ-СА)
Ниппель (насосы 25/20-150 RHM-T и 25/20-175 RHM-T)
Шток плунжера (вставные насосы и трубные насосы 20-125 ТН, 25-125 ТН, 25-150 ТН, 25-225 ТНМ-СА)
Замок вставных насосов RHAM, RHAM-T с верхним механическим креплением по API
Башмак якорный (стандартный) для верхнего механического крепления по API вставных насосов RHAM, RHAM-T
Башмак якорный (увеличенный) для верхнего механического крепления по API вставных насосов RHAM
Башмак якорный (универсальный) для верхнего механического крепления по API вставных насосов RHAM
Башмак якорный (переходный) для механического крепления по API вставных насосов 25/20-… RHM-T
Замок вставных насосов RHAM с верхним механическим креплением в опорах ОМ ( по ОСТ )
Опора ОМ для вставных насосов RHAM с верхним механическим креплением по ОСТ
Специальное верхнее механическое крепление вставных насосов RHAM (типа “Конус в конус”)
Башмак якорный (сборный) для специального верхнего механического крепления вставных насосов RHAM (типа “Конус в конус”)
Замок верхнего манжетного крепления вставных насосов RHAC
Замок нижнего манжетного крепления вставных насосов RHBC
Механическое крепление всасывающего клапана трубного насоса 20-125 ТНМ или 25-125 ТНМ
Механическое крепление всасывающего клапана трубных насосов ТНМ и нижнее механическое крепление вставных насосов RHBM
Крепление всасывающего клапана типа “ Конус в конус” трубного насоса 25-125 ТНМ-К
Крепление всасывающего клапана типа “ Конус в конус” трубных насосов ТНМ-К
Манжетное крепление всасывающего клапана трубного насоса 20-125 THC
Манжетное крепление всасывающего клапана трубных насосов ТНС
Ловильное устройство, тип А (трубные насосы ТНМ, THM-K, ТНС)
Клапан (седло-шарик) стандартного исполнения
Клапан (седло-шарик) с уменьшенным шариком
Направляющая штока с противопесочной гильзой (вставные насосы RH)
Фильтр защитный
Фильтр скважинный пружинный
Фильтр скважинный
Клапан - отсекатель KOH-1.00 (для вставных насосов 25/20-106 RHM-T, 25/20-125 RHM-T, 25/20-150 RHM-T, 25/20-175 RHM-T)
Клапан - отсекатель КОН-2.00 (для вставных насосов 20-106 RHBM и 20-125 RHBM)
Клапан - отсекатель KOH-3.00 (для вставных насосов 25-106 RHBM, 25-125 RHBM, 25-150 RHBM, 25-175 RHBM)
Газовый якорь
Сливной клапан отрывной конструкции
Автоматическое сцепное устройство (автосцеп)
Cоответствие насосов по ОСТ 26.16.06-86 и изготавливаемых заводом по API-11AX
Обозначение, типы и характеристики насосов по ОСТ26.16.06-86
Напор
Длина хода плунжера ГШН
Основные узлы и устройства, используемые с ГШН.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
Позиция на иллюстрации
Заводской номер детали
Название детали
1
В21-20
Переходник штока
2
R11-20-MOD
Шток плунжера
3
С12-125
Корпус клапана открытый
4
P21-125-MOD
Плунжер
5
C13-125MOD
Корпус клапана закрытый
6
V11-125
Седло клапана
7
V11-125
Седло клапана
8
Р12-125
Держатель седла клапана
9
Направляющая штока
Направляющая штока
10
Гильза
Гильза
11
S11-20
Оправка
12
S12-20
Манжета
13
S13-20
Кольцо манжеты
14
S14-20
Гайка манжеты
15
S15-20
Переходник
16
С31-125
Муфта удлинительная
17
В12-125
Цилиндр
18
С14-20
Корпус клапана закрытый
19
V11-175
Седло клапана
20
V11-175
Седло клапана
21
В22-20
Держатель седла клапана
22
Колпак предохранительный
Колпак предохранительный
23
Пробка предохранительная
Пробка предохранительная
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
