Длина хода плунжера ГШН
Основные узлы и устройства, используемые с ГШН.
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20

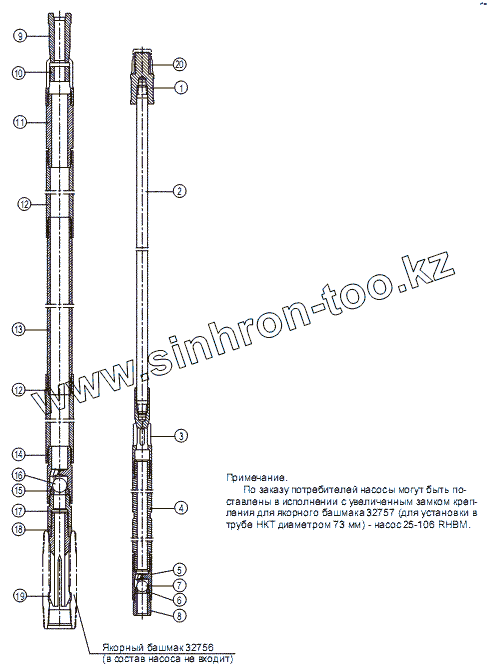

Позиция на иллюстрации
Заводской номер детали
Название детали
1
В21-20
Переходник штока
2
R11-20-MOD
Шток плунжера
3
С12-106
Корпус клапана открытый
4
Р21-106-MOD
Плунжер
5
C13-106-MOD
Корпус клапана закрытый
6
V11-106
Седло клапана
7
V11-106
Седло клапана
8
Р12-106
Держатель седла клапана
9
Направляющая штока
Направляющая штока
10
Гильза
Гильза
11
С21-20
Соединитель
12
С31-106
Муфта удлинительная
13
В12-106
Цилиндр
14
С14-20
Корпус клапана закрытый
15
V11-175
Седло клапана
16
V11-175
Седло клапана
17
S22-20
Ниппель анкерный
18
S22-20
Ниппель анкерный
19
S22-20
Ниппель анкерный
20
Колпак предохранительный
Колпак предохранительный
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
