Каталог запасных частей к технике: Hyundai R330LC-9SH. VALVE GEAR TRAIN

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

5

5

6

6

7

7

8

8

9

9

10

11

12

13

14

14

14

15

15

16

16

17

18

18

19

19

20

21

22

23

23

24

25

26

27

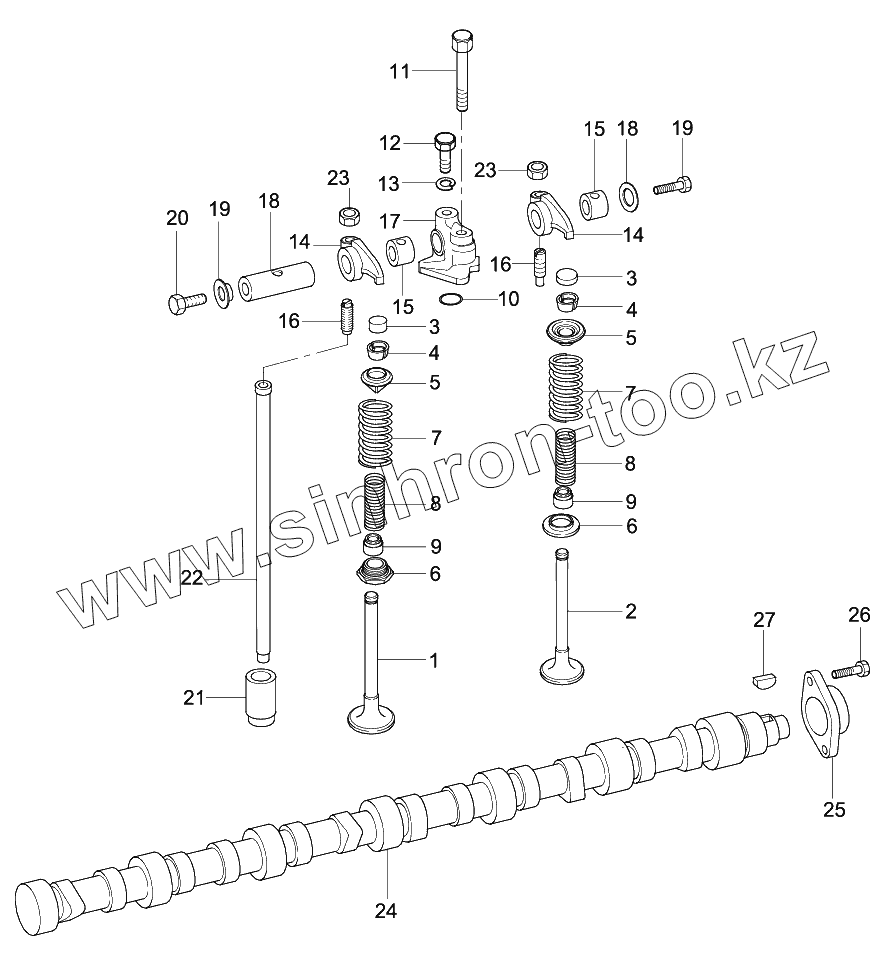

Позиция на иллюстрации	Заводской номер детали		Название детали
24500-83000	24500-83000		Rocker Shaft Assy
1	22211-83003		Valve-Inlet
2	22212-83011		Valve-Exhaust
3	22226-72000		Cap-Valve
4	22223-72000		Cotter-Valve
5	22222-72000		Retainer-Upper
6	22225-72000		Retainer-Lower
7	22221-83000		Spring-Valve Outer
8	22227-72000		Spring-Valve Inner
9	22224-72001		Seal-Valve Stem
10	22202-83000		O-Ring
11	22201-83001		Bolt
12	24517-83000		Screw-Set
13	13602-08001		Пружинная шайба
14	24510-83100		Rocker Assy
14	24527-83000		Rocker Assy
15	24513-83000		Bushing-Rocker
16	24532-83010		Screw-Adjusting
17	24515-83000		Bracket-Rocker Shaft
18	24511-83000		Shaft-Rocker
19	24623-83000		Plate-Thrust
20	11233-06101		Bolt-W/Washer
21	24135-72000		Tappet
22	24131-83000		Push Rod
23	13104-10001		Гайка
24	24110-83004		Shaft-Cam
25	24121-83000		Plate-Thrust
26	11961-10251		Bolt-W/Washer
27	14530-05190		Key-Woodruff

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
