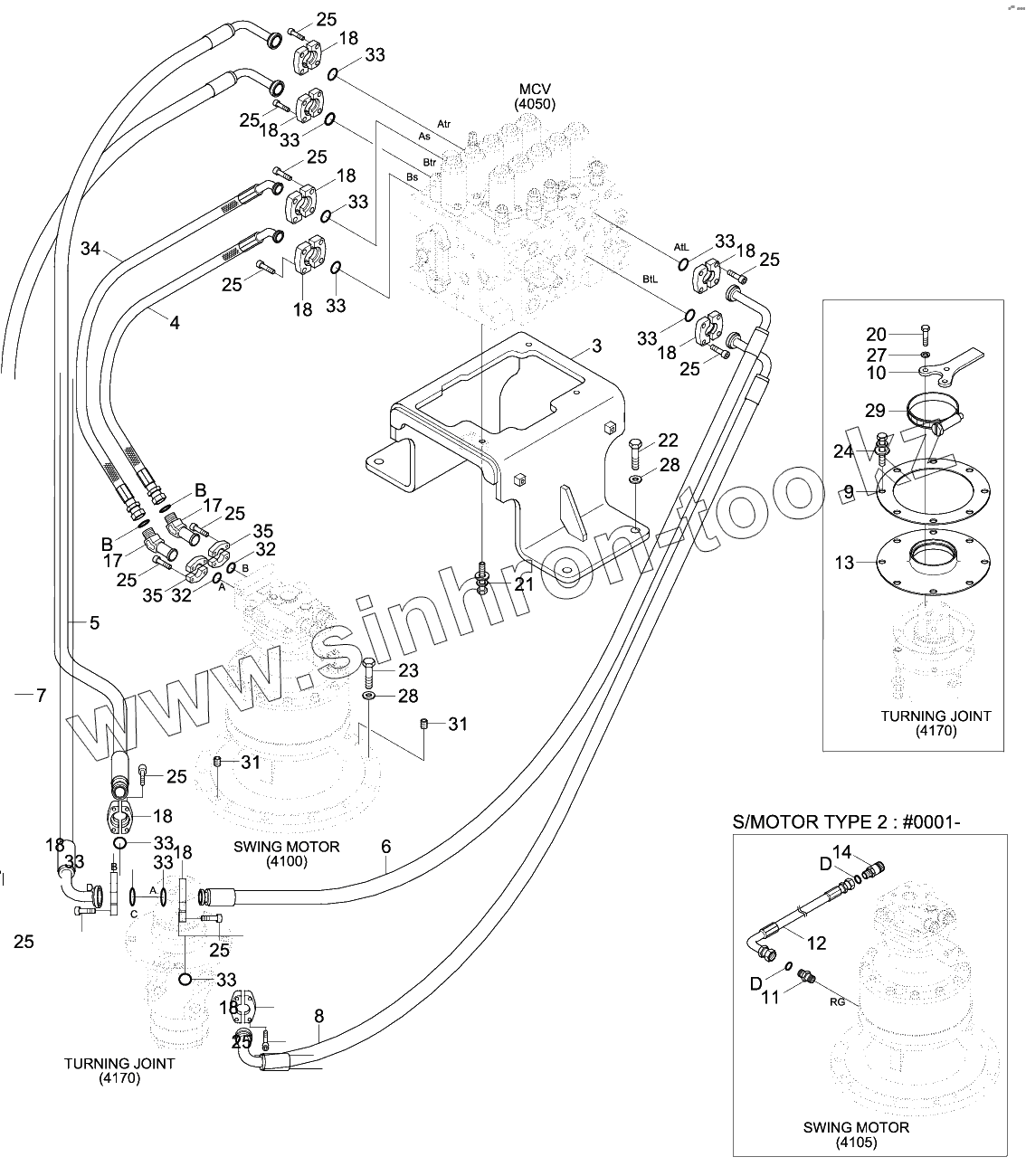

Каталог запасных частей к технике: Hyundai R330LC-9SH. UPPER HYD PIPING (TRAVEL)
3
4
5
6
7
8
9
10
11
12
13
14
17
17
18
18
18
18
18
18
18
18
18
18
20
21
22
23
24
25
25
25
25
25
25
25
25
25
25
25
25
27
28
28
29
31
31
32
32
33
33
33
33
33
33
33
33
33
33
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3 | 31Q7-11230 | BRACKET-MCV MTG | |
| 4 | P950-167316 | Hose Assy-Orfs,Flg 0x45 | |
| 5 | 31Q9-11270 | Hose Assy | |
| 6 | 31Q9-11280 | Hose Assy | |
| 7 | 31Q9-11290 | Hose Assy | |
| 8 | 31Q9-11300 | Hose Assy | |
| 9 | 31N1-40951 | COVER-T/JOINT | |
| 10 | 31N1-40961 | BRACKET-T/JOINT | |
| 11 | X500-430003 | CONNECTOR-ORFS | |
| 12 | 31QB-21091 | HOSE ASSY-THD,0X90 | |
| 13 | 31N1-40941 | RUBBER-T/JOINT | |
| 14 | 31Q9-11600 | VALVE-DRAIN | |
| 17 | 31Q9-13040 | ELBOW-45,FLANGE | |
| 18 | P173-160104 | FLANGE-HYD,SPLIT | |
| 20 | S017-140306 | BOLT-HEX | |
| 21 | S037-124026 | BOLT-W/WASHER | |
| 22 | S017-20050D | BOLT-HEX | |
| 23 | S017-20075D | BOLT-HEX | |
| 24 | S037-102026 | BOLT-W/WASHER | |
| 25 | S109-100306 | BOLT-SOCKET | |
| 27 | S411-140006 | WASHER-SPRING | |
| 28 | S441-200006 | WASHER-HARDENED | |
| 29 | S520-130000 | CLAMP-HOSE | |
| 31 | S981-202500 | PLUG | |
| 32 | Y171-019004 | O-RING | |
| 33 | Y171-024004 | O-RING | |
| 34 | P950-167318 | Hose Assy-Flg 0x45 | |
| 35 | P173-120102 | FLANGE-HYD,SPLIT |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
