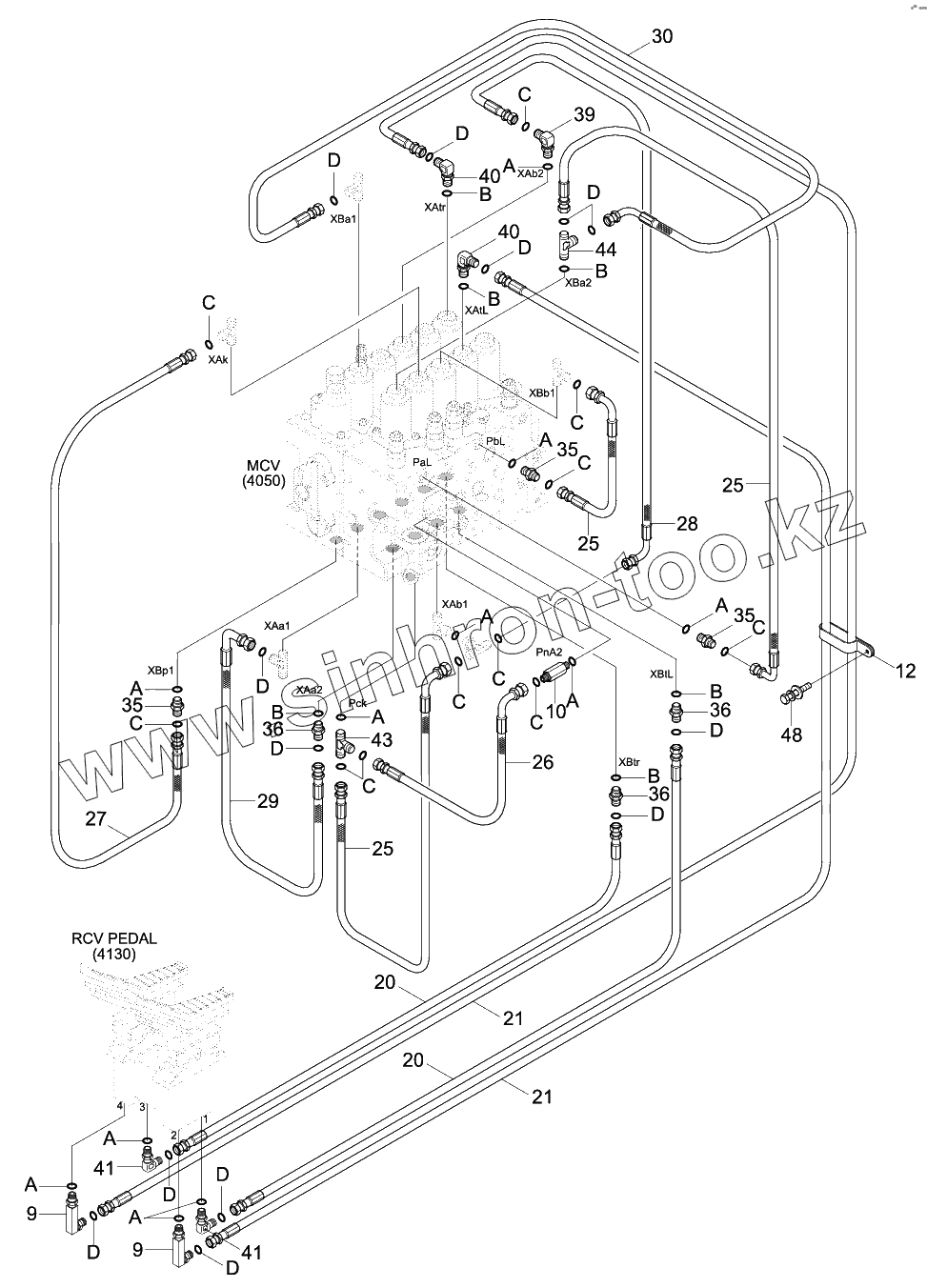

Каталог запасных частей к технике: Hyundai R330LC-9SH. PILOT HYD PIPING (CONTROL 3)
9
9
10
12
20
20
21
21
25
25
25
26
27
28
29
30
35
35
35
36
36
36
39
40
40
41
41
43
48
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
C
C
C
C
C
C
C
C
C
C
D
D
D
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 9 | 31N7-22100 | ELBOW-90,ORFS,LONG | |
| 10 | X511-104515 | CONNECTOR-LONG,ORFS | |
| 12 | 31L7-10270 | CLAMP-TUBE | |
| 20 | X400-062072 | HOSE ASSY-SYNF,ORFS | |
| 21 | X400-062075 | Hose Assy-Synf,Orfs | |
| 25 | X420-042007 | HOSE ASSY-ORFS 0X90 | |
| 26 | X420-042016 | HOSE ASSY-ORFS 0X90 | |
| 27 | X400-042022 | HOSE ASSY-SYNF,ORFS | |
| 28 | X420-042026 | HOSE ASSY-ORFS 0X90 | |
| 29 | X420-062007 | HOSE ASSY-ORFS 0X90 | |
| 30 | X420-062010 | HOSE ASSY-ORFS 0X90 | |
| 35 | X500-110001 | CONNECTOR-ORFS | |
| 36 | X500-110002 | CONNECTOR-ORFS | |
| 39 | X520-110001 | ELBOW-90,ORFS | |
| 40 | X520-110002 | ELBOW-90,ORFS | |
| 41 | X520-110011 | ELBOW-90,ORFS | |
| 43 | X820-045151 | TEE-R/TYPE,ORFS | |
| 48 | S037-102026 | BOLT-W/WASHER | |
| A | S631-011004 | O-RING | |
| B | S631-014004 | O-RING | |
| C | S621-011001 | O-RING | |
| D | S621-012001 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
