Каталог запасных частей к технике: Hyundai R330LC-9SH. FAN & PULLEY

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

15

16

17

18

19

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

40

41

42

43

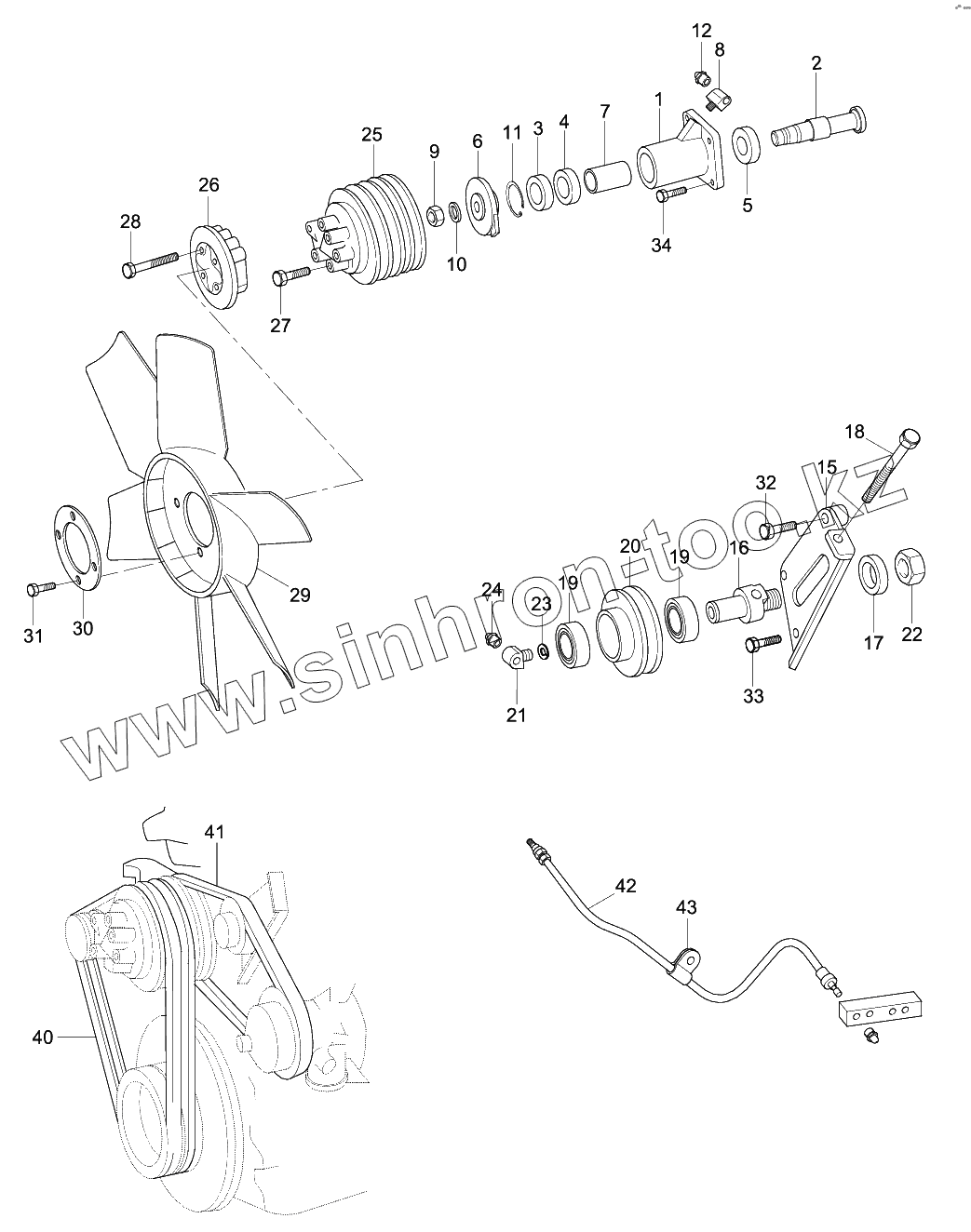

Позиция на иллюстрации	Заводской номер детали		Название детали
11961-10251	11961-10251		Bolt-W/Washer
25280-83G00	25280-83G00		Drive Assy-Fan
25710-83C10	25710-83C10		Pulley Assy-Tension
13602-10001	13602-10001		Пружинная шайба
1	25281-83C10		Case-Bearing
2	25282-83C00		Shaft-Fan Drive
3	25283-83C00		Bearing-Ball
4	25284-83C00		Bearing-Ball
5	25285-83C00		Bearing-Ball
6	25286-83C00		Flange-Coupling
7	25288-83C00		Spacer
8	25292-83C00		Connector
9	13111-20001		Nut
10	13510-20001		Washer-Plain
11	14615-62005		Ring-Snap
12	25171-83100		Valve-Grease
15	25711-83C00		Bracket-Idler
16	25712-83C00		Shaft-Idler
17	13510-16001		Washer-Plain
18	28319-83G00		Bolt
19	25715-83C00		Bearing-Ball
20	25717-83C00		Pulley-Idler
21	XKBH-01890		CONNECTOR
22	13114-16001		Nut
23	14614-20005		Ring-Snap
24	XKBH-01867		VALVE-GREASE
25	25215-83C20		Pulley-Fan
26	25237-83C10		Coupling-Fan
27	11204-10551		Bolt
28	11961-10401		Bolt
29	Fan		Fan
30	25217-83C10		Washer-Fan
31	11961-10301		Bolt-W/Washer
32	11961-10351		Bolt-W/Washer
33	11961-10201		Bolt-W/Washer
34	11961-12251		Bolt-Semi
40	25211-83C30		V-Belt
41	25212-93011		V-Belt
42	25250-83C10		Hose-Grease
43	14813-05199		Clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
