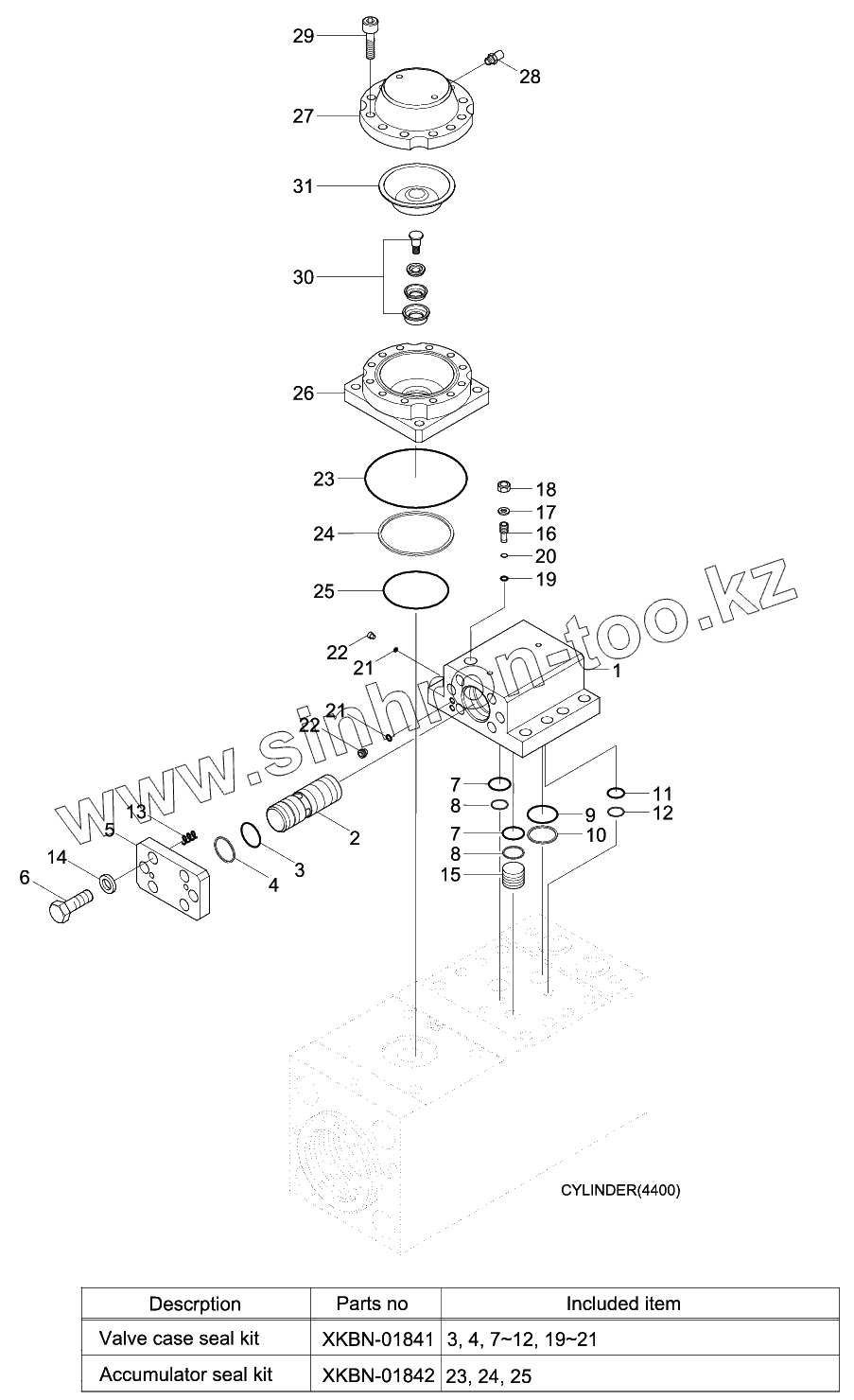

Каталог запасных частей к технике: Hyundai R330LC-9SH. BREAKER ASSY (2/3)

Тип техники

Марка

Модель

Схема

XKBN-01842

XKBN-01841

1

2

3

3

4

4

5

6

7

7

7

8

8

9

10

11

12

12

13

14

15

16

17

18

19

19

20

21

21

21

22

22

23

23

24

24

25

25

26

27

28

29

30

31

Позиция на иллюстрации	Заводской номер детали		Название детали
XKBN-01842	XKBN-01842		SEAL KIT-ACCUMULATOR
XKBN-01841	XKBN-01841		SEAL KIT-VALVE CASE
1	XKBN-01127		CASE-VALVE
2	XKBN-01128		VALVE
3	XKBN-00520		O-RING
4	XKBN-00518		BACK UP-RING
5	XKBN-01129		PLATE-VALVE
6	XKBN-01130		BOLT-HEX
7	XKBN-00912		O-RING
8	XKBN-00911		RING-BACK UP
9	XKBN-01132		O-RING
10	XKBN-01133		RING-BACK UP
11	XKBN-00917		O-RING
12	XKBN-00916		RING-BACK UP
13	XKBN-01131		COIL-HELI
14	XKBN-01112		WASHER-NORD LOCK
15	XKBN-01134		PLUG-CHOKE
16	XKBN-01135		SELECTOR-2 S/MANUAL
17	XKBN-00922		Washer-Nord Lock
18	XKBN-00923		NUT-HEX
19	XKBN-00924		O-RING
20	XKBN-00925		RING-BACK UP
21	XKBN-00926		O-RING
22	XKBN-00927		PLUG-HEX SOCKET
23	XKBN-01109		O-RING
24	XKBN-01012		RING-BACK UP
25	XKBN-01011		O-RING
26	XKBN-01107		BODY-ACCUMULATOR
27	XKBN-01104		COVER-ACCUMULATOR
28	XKBN-00898		Coupling-Screw
29	XKBN-01102		BOLT-SOCKET
30	XKBN-01017		POPPET VALVE ASSY
31	XKBN-01110		DIAPHRAGM
48	XKBN-01126		VALVE CASE ASSY
49	XKBN-01100		ACCUMULATOR SUB ASSY
