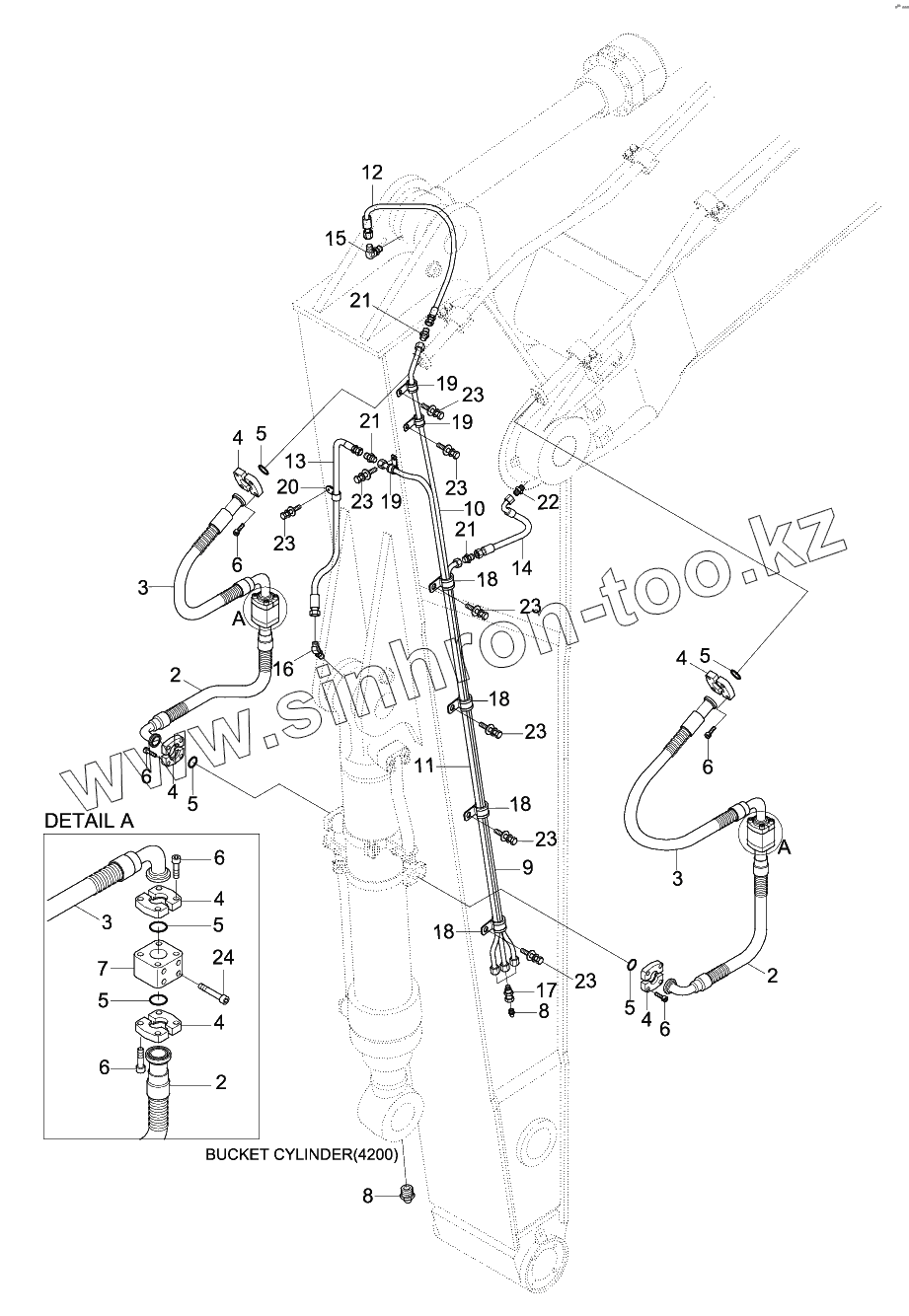

Каталог запасных частей к технике: Hyundai R330LC-9SH. ARM HYD PIPING (4.05M)
2
2
2
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
18
19
19
19
20
21
21
21
22
23
23
23
23
23
23
23
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | 31Q9-60041 | HOSE ASSY | |
| 3 | P705-168335 | HOSE ASSY-FLG 0X90 | |
| 4 | P173-160104 | FLANGE-HYD,SPLIT | |
| 5 | Y171-024004 | O-RING | |
| 6 | S109-100306 | BOLT-SOCKET | |
| 7 | 32E5-00190 | BLOCK | |
| 8 | S651-810002 | NIPPLE-GREASE | |
| 9 | 31Q9-60300 | PIPE ASSY | |
| 10 | 31Q9-60310 | PIPE ASSY | |
| 11 | 31Q9-60320 | PIPE ASSY | |
| 12 | P843-042012 | HOSE ASSY-SYN 0X0 | |
| 13 | P843-042019 | HOSE ASSY-SYN 0X0 | |
| 14 | P860-042009 | HOSE ASSY-SYN 0X90 | |
| 15 | 31NB-50280 | FITTING | |
| 16 | E231-0207 | ELBOW-45 | |
| 17 | 31Q8-60150 | CONNECTOR-TUBE | |
| 18 | 31Q8-60170 | CLAMP-TUBE | |
| 19 | 31Q8-60230 | CLAMP-TUBE | |
| 20 | 31Q6-50370 | CLAMP-HOSE | |
| 21 | E131-0626 | CONNECTOR | |
| 22 | P010-430011 | CONNECTOR | |
| 23 | S035-082026 | BOLT-W/WASHER | |
| 24 | S109-100706 | BOLT-SOCKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
