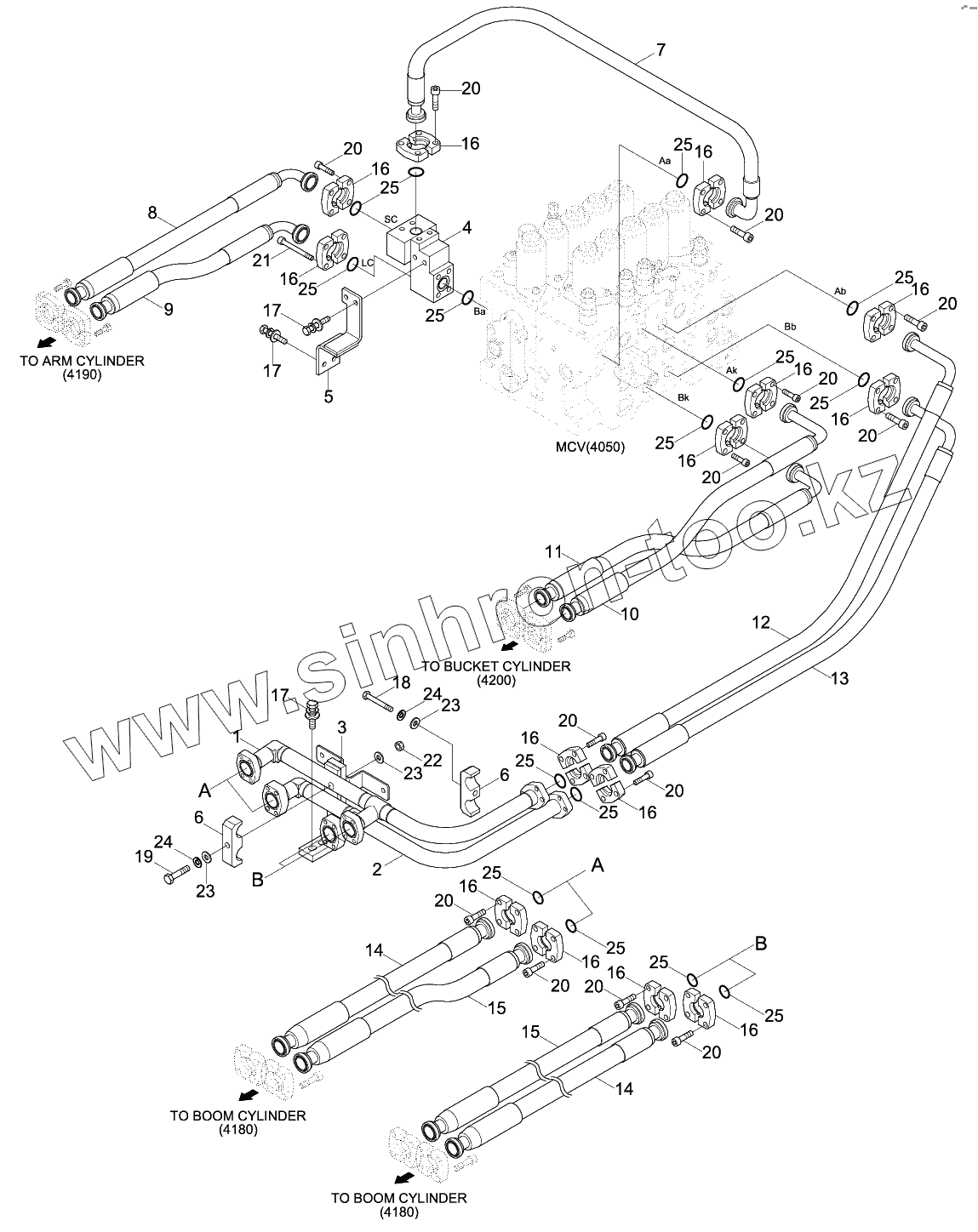

Каталог запасных частей к технике: Hyundai R330LC-9S. UPPER HYD PIPING (ATTACH)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
18
19
20
20
20
20
20
20
20
20
20
20
20
20
20
21
22
23
23
23
24
24
25
25
25
25
25
25
25
25
25
25
25
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 31Q8-11310 | PIPE WA | |
| 2 | 31Q8-11320 | PIPE WA | |
| 3 | 31Q8-11302 | BRACKET | |
| 4 | 31Q6-12401 | BLOCK | |
| 5 | 31Q6-12420 | BRACKET | |
| 6 | 31Q6-11330 | CLAMP | |
| 7 | 31Q6-12410 | HOSE ASSY-FLG 0X90 | |
| 8 | 31Q9-11340 | Hose Assy | |
| 9 | 31Q9-11350 | Hose Assy | |
| 10 | 31Q9-11360 | Hose Assy | |
| 11 | 31Q9-11370 | Hose Assy | |
| 12 | 31Q9-11380 | Hose Assy | |
| 13 | 31Q9-11390 | Hose Assy | |
| 14 | 31Q9-11500 | HOSE ASSY-FLG 0X0 | |
| 15 | 31Q9-11510 | HOSE ASSY-FLG 0X0 | |
| 16 | P173-160104 | FLANGE-HYD,SPLIT | |
| 17 | S037-123026 | BOLT-W/WASHER | |
| 18 | S017-120706 | BOLT-HEX | |
| 19 | S017-120956 | BOLT-HEX | |
| 20 | S109-100306 | BOLT-SOCKET | |
| 21 | S109-101006 | BOLT-SOCKET | |
| 22 | S205-12100B | NUT-HEX | |
| 23 | S403-12200B | WASHER-PLAIN | |
| 24 | S411-120006 | WASHER-SPRING | |
| 25 | Y171-024004 | O-RING |
