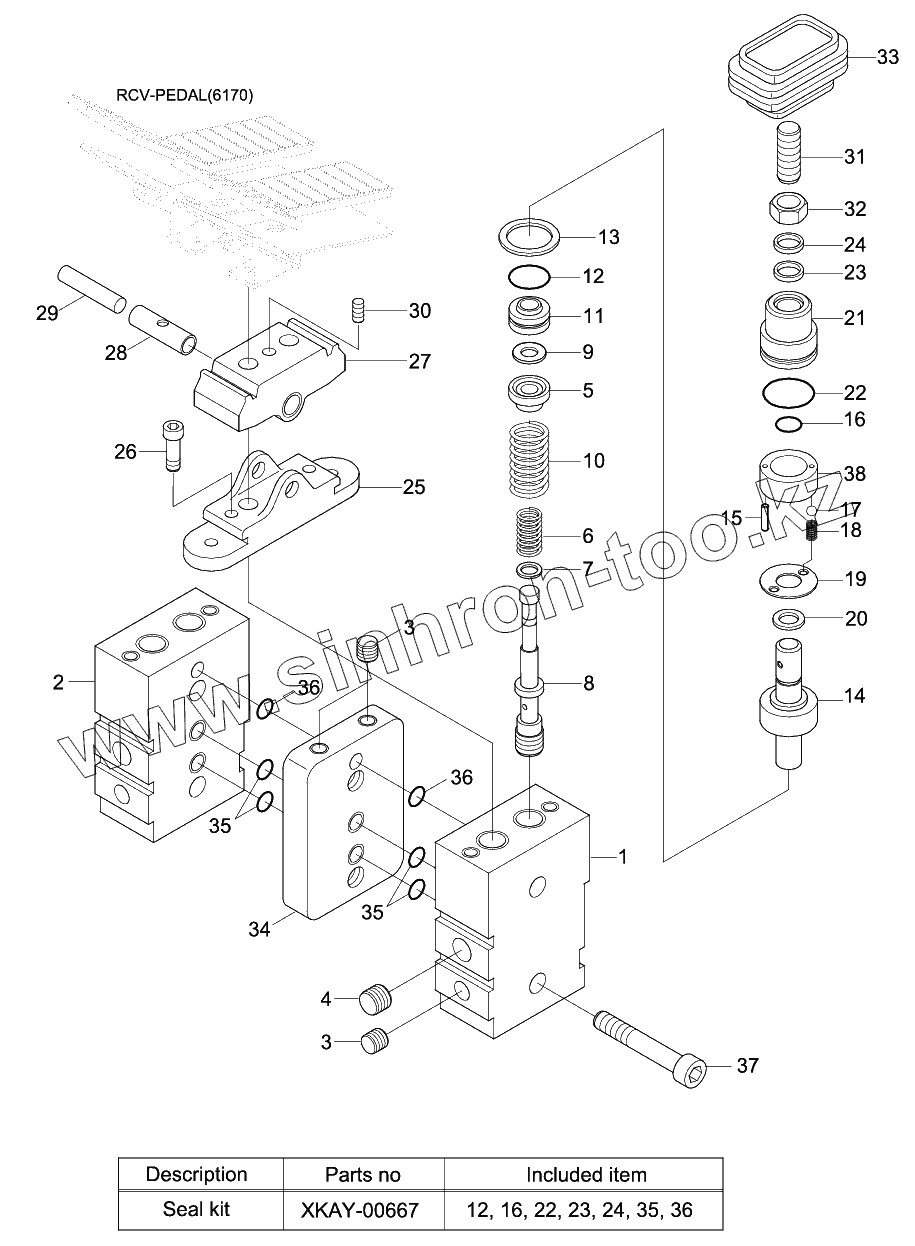

Каталог запасных частей к технике: Hyundai R330LC-9S. REMOTE CONTROL PEDAL

Тип техники

Марка

Модель

Схема

XKAY-00667

31Q6-20100

1

2

3

3

4

5

6

7

8

9

10

11

12

12

13

14

15

16

16

17

18

19

20

21

22

22

23

23

24

24

25

26

27

28

29

30

31

32

33

34

35

35

35

36

36

36

37

38

Позиция на иллюстрации	Заводской номер детали		Название детали
XKAY-00667	XKAY-00667		SEAL KIT
31Q6-20100	31Q6-20100		RCV PEDAL
1	XKAY-00035		BODY
2	XKAY-00034		BODY
3	XKAY-00065		PLUG
4	XKAY-00032		PLUG
5	XKAY-00031		SEAT-SPRING
6	XKAY-01084		SPRING
7	XKAY-00029		SEAT-SPRING
8	XKAY-00028		SPOOL
9	XKAY-00027		STOPPER
10	XKAY-01085		SPRING
11	XKAY-00025		GUIDE-ROD
12	XKAY-00657		O-RING
13	XKAY-00658		RING-SNAP
14	XKAY-00660		ROD-PUSH
15	XKAY-00662		PIN-SPRING
16	XKAY-00021		SEAL
17	XKAY-00020		BALL-STEEL
18	XKAY-00019		SPRING
19	XKAY-00068		PLATE
20	XKAY-00018		RING-SNAP
21	XKAY-00017		PLUG
22	XKAY-00664		O-RING
23	XKAY-00067		SEAL-ROD
24	XKAY-00014		SEAL-DUST
25	XKAY-00013		COVER
26	XKAY-00012		BOLT-WRENCH
27	XKAY-00011		CAM
28	XKAY-00010		BUSHING
29	XKAY-00009		SHAFT-CAM
30	XKAY-00101		SCREW-SET
31	XKAY-00007		SCREW-SET
32	XKAY-00006		NUT-HEX
33	XKAY-00005		BELLOWS
34	XKAY-00004		SPACER
35	XKAY-00323		O-RING
36	XKAY-00665		O-RING
37	XKAY-00666		BOLT-SOCKET
38	XKAY-00661		PISTON

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
