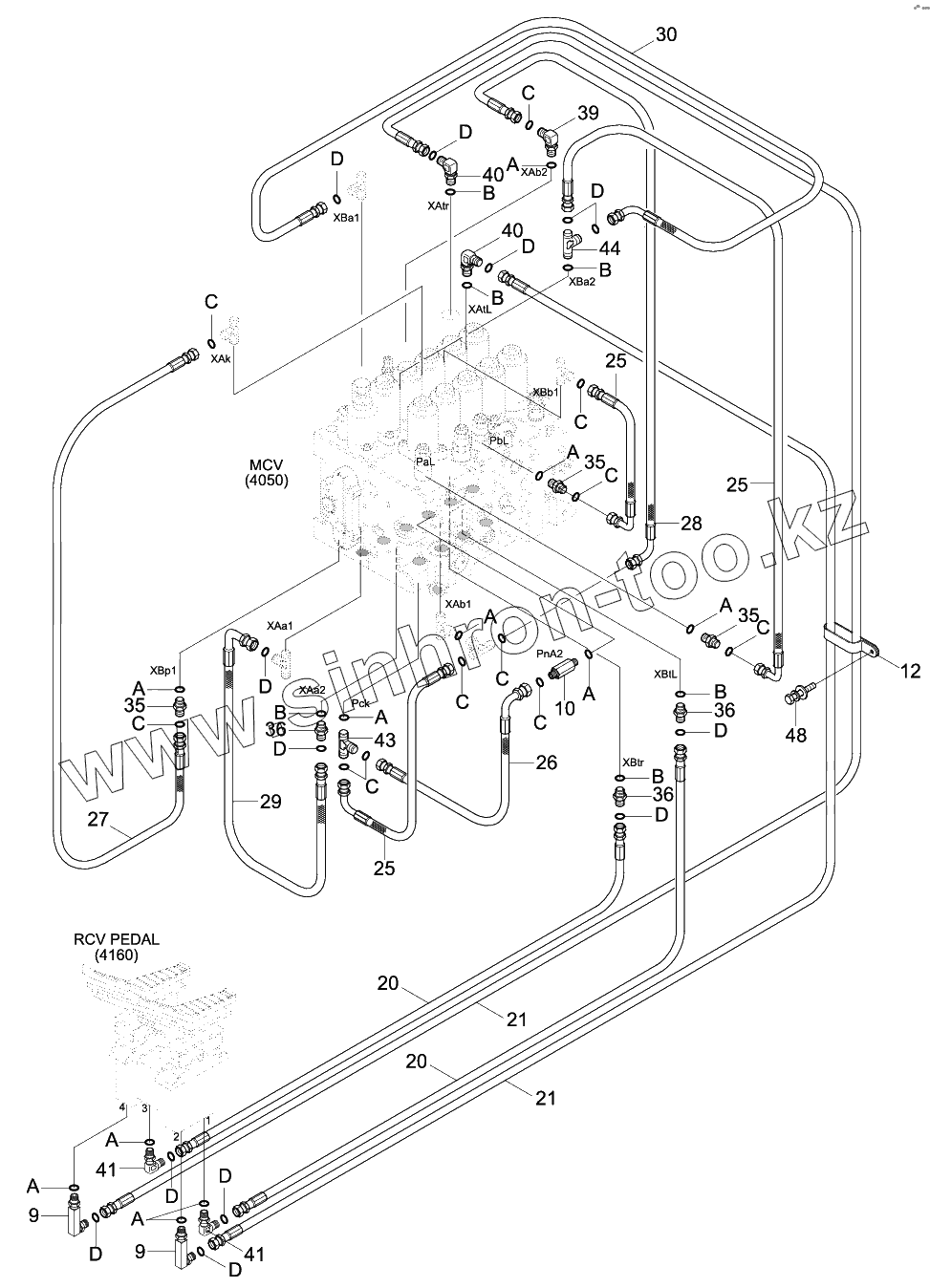

Каталог запасных частей к технике: Hyundai R330LC-9S. PILOT HYD PIPING (CONTROL 3)
10
12
20
20
21
21
25
25
25
26
27
28
29
30
35
35
35
36
36
36
39
40
40
41
41
43
44
48
9
9
A
A
A
A
A
A
A
A
A
A
B
B
B
B
B
B
C
C
C
C
C
C
C
C
C
C
D
D
D
D
D
D
D
D
D
D
D
D
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | X511-104515 | CONNECTOR-LONG,ORFS | |
| 12 | 31L7-10270 | CLAMP-TUBE | |
| 20 | X400-062072 | HOSE ASSY-SYNF,ORFS | |
| 21 | X400-062075 | Hose Assy-Synf,Orfs | |
| 25 | X420-042007 | HOSE ASSY-ORFS 0X90 | |
| 26 | X420-042016 | HOSE ASSY-ORFS 0X90 | |
| 27 | X400-042022 | HOSE ASSY-SYNF,ORFS | |
| 28 | X420-042026 | HOSE ASSY-ORFS 0X90 | |
| 29 | X420-062007 | HOSE ASSY-ORFS 0X90 | |
| 30 | X420-062010 | HOSE ASSY-ORFS 0X90 | |
| 35 | X500-110001 | CONNECTOR-ORFS | |
| 36 | X500-110002 | CONNECTOR-ORFS | |
| 39 | X520-110001 | ELBOW-90,ORFS | |
| 40 | X520-110002 | ELBOW-90,ORFS | |
| 41 | X520-110011 | ELBOW-90,ORFS | |
| 43 | X820-045151 | TEE-R/TYPE,ORFS | |
| 44 | X820-065152 | TEE-R/TYPE,ORFS | |
| 48 | S037-102026 | BOLT-W/WASHER | |
| 9 | 31N7-22100 | ELBOW-90,ORFS,LONG | |
| A | S631-011004 | O-RING | |
| B | S631-014004 | O-RING | |
| C | S621-011001 | O-RING | |
| D | S621-012001 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
