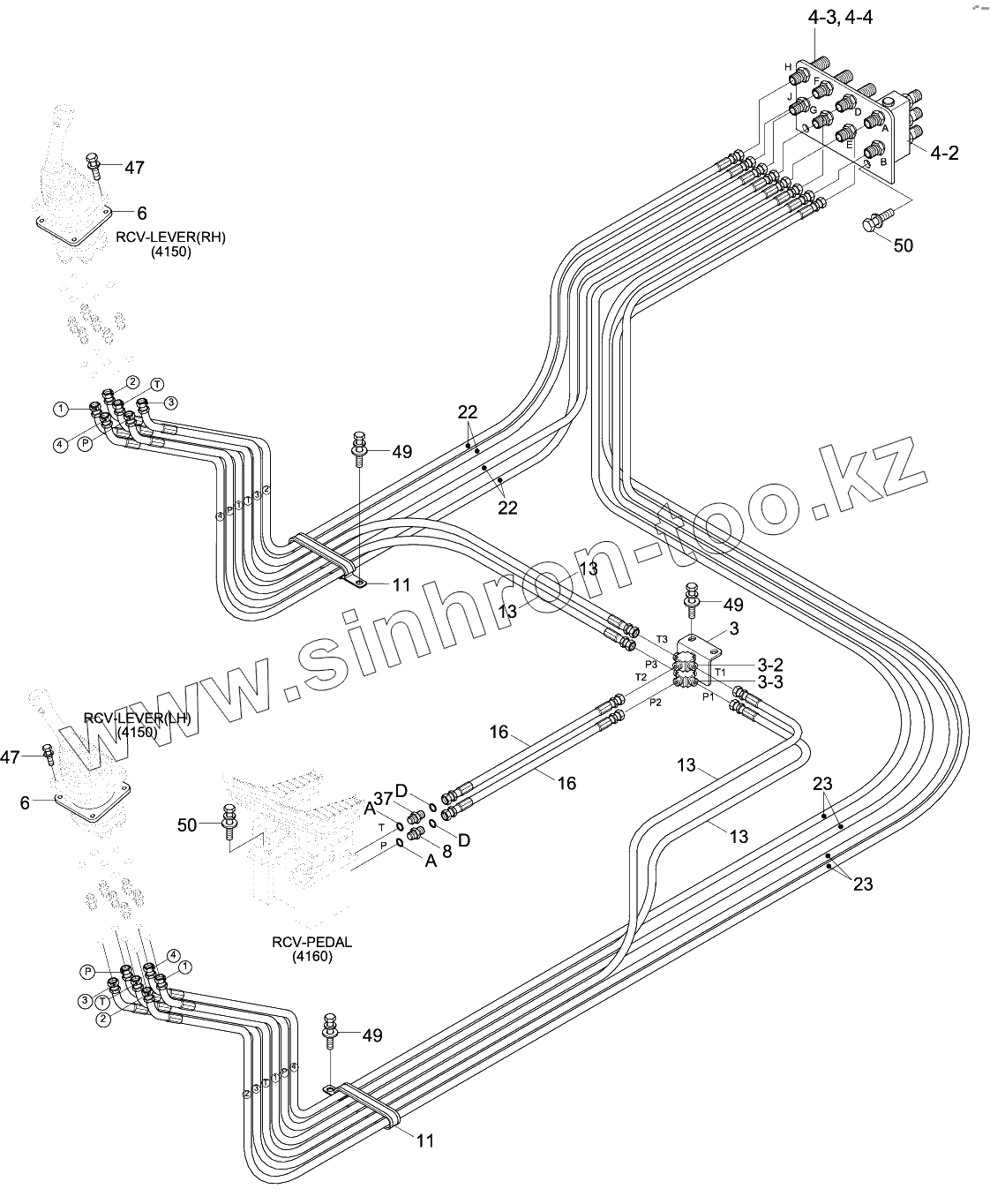

Каталог запасных частей к технике: Hyundai R330LC-9S. PILOT HYD PIPING (CONTROL 1)

Тип техники

Марка

Модель

Схема

3

3-2

3-3

4

4-2

4-3

4-4

6

6

8

11

11

13

13

13

13

16

16

22

22

23

23

37

47

47

49

49

49

50

50

A

A

Позиция на иллюстрации	Заводской номер детали		Название детали
3	31Q8-20100		CROSS ASSY
3-2	31ND-20030		Cross-Bulkhead Type
3-3	31N8-24040		Cross-Bulk Head Type
4	31N8-24010		Terminal Assy-C
4-2	31N8-24030		Shuttle-5 Port
4-3	X540-120002		Connector-Orfs
4-4	S621-012001		O-RING
6	31M6-51061		SHIM
8	31N6-25070		FILTER-LAST GUARD
11	31L7-10250		CLAMP-TUBE,INS SINGLE
13	P920-062023		HOSE ASSY-ORFS 0X45
16	X400-062018		HOSE ASSY-SYNF,ORFS
22	X410-062038		Hose Assy-Orfs 0x45
23	X410-062041		Hose Assy-Orfs 0x45
37	X500-110011		CONNECTOR-ORFS
47	S035-063046		BOLT-W/WASHER
49	S037-102526		BOLT-W/WASHER
50	S037-103026		BOLT-W/WASHER
A	S631-011004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
