Каталог запасных частей к технике: Hyundai R330LC-9S. FUEL SYSTEM

Тип техники

Марка

Модель

Схема

17-1

17-2

1

2

3

3

4

4-1

4-2

4-3

5

6

7

8

9

10

10

11

12

12

13

13

13

13

13

13

13

13

13

14

14

14

14

14

14

15

16

17

17-3

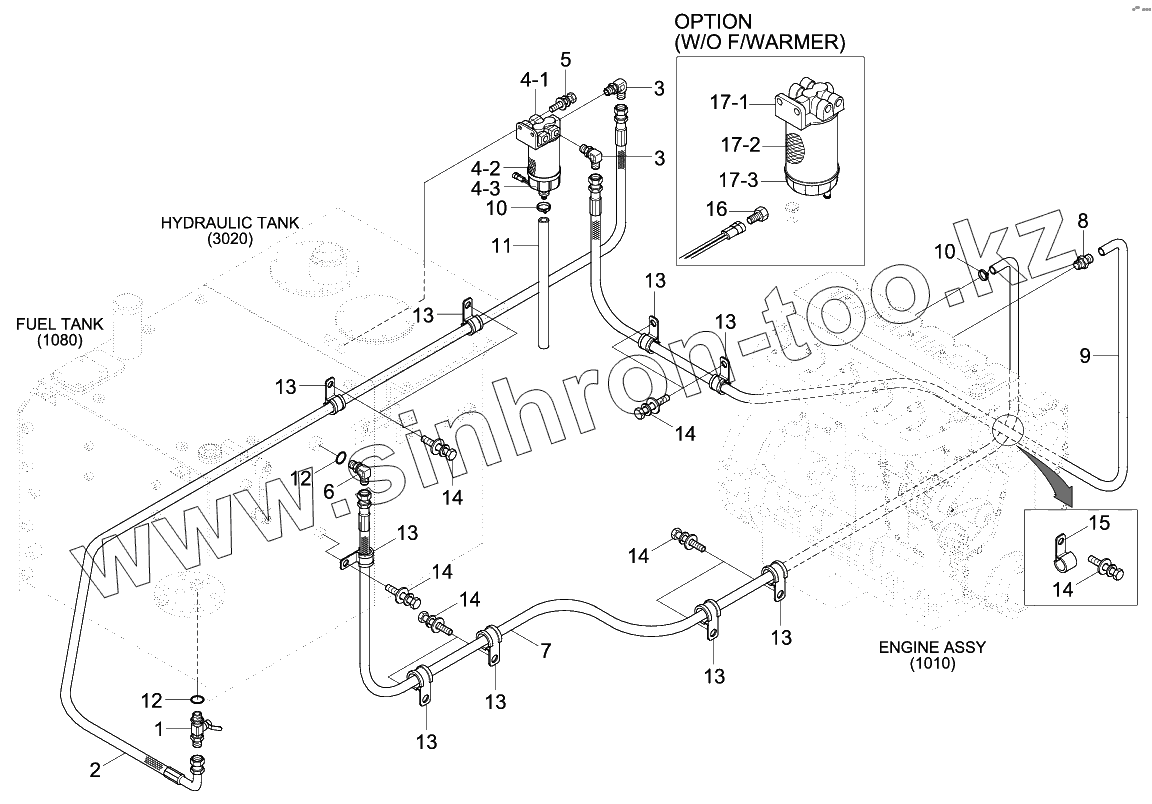

Позиция на иллюстрации	Заводской номер детали		Название детали
17-1	11LD-20240		Head-Filter
17-2	11LB-20310		Element Assy-F/Filter
1	11Q4-50010		VALVE-FUEL CUT
2	11EG-52011		Hose-Fuel
3	11LB-20350		Elbow-90
4	11NB-70400		Prefilter Assy
4-1	11LD-20240		Head-Filter
4-2	11LB-20310		Element Assy-F/Filter
4-3	11NB-70410		Bowl Assy-W/Heater
5	S035-083026		BOLT-W/WASHER
6	P020-110014		Elbow-90
7	1BQ8-51020		Hose-Fuel
8	11E9-52320		Fitting
9	1BQ8-51030		Hose-Fuel
10	S520-015000		CLAMP-HOSE,S/DRIVE
11	11M8-50030		Hose Assy
12	S631-018004		O-RING
13	S543-200002		Clamp-Tube
14	S037-101526		BOLT-W/WASHER
15	S543-340002		Clamp-Tube
16	11N8-50070		PLUG
17	11LB-20300		PREFILTER ASSY
17-3	11LD-20260		Bowl Assy-W/Knob

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
