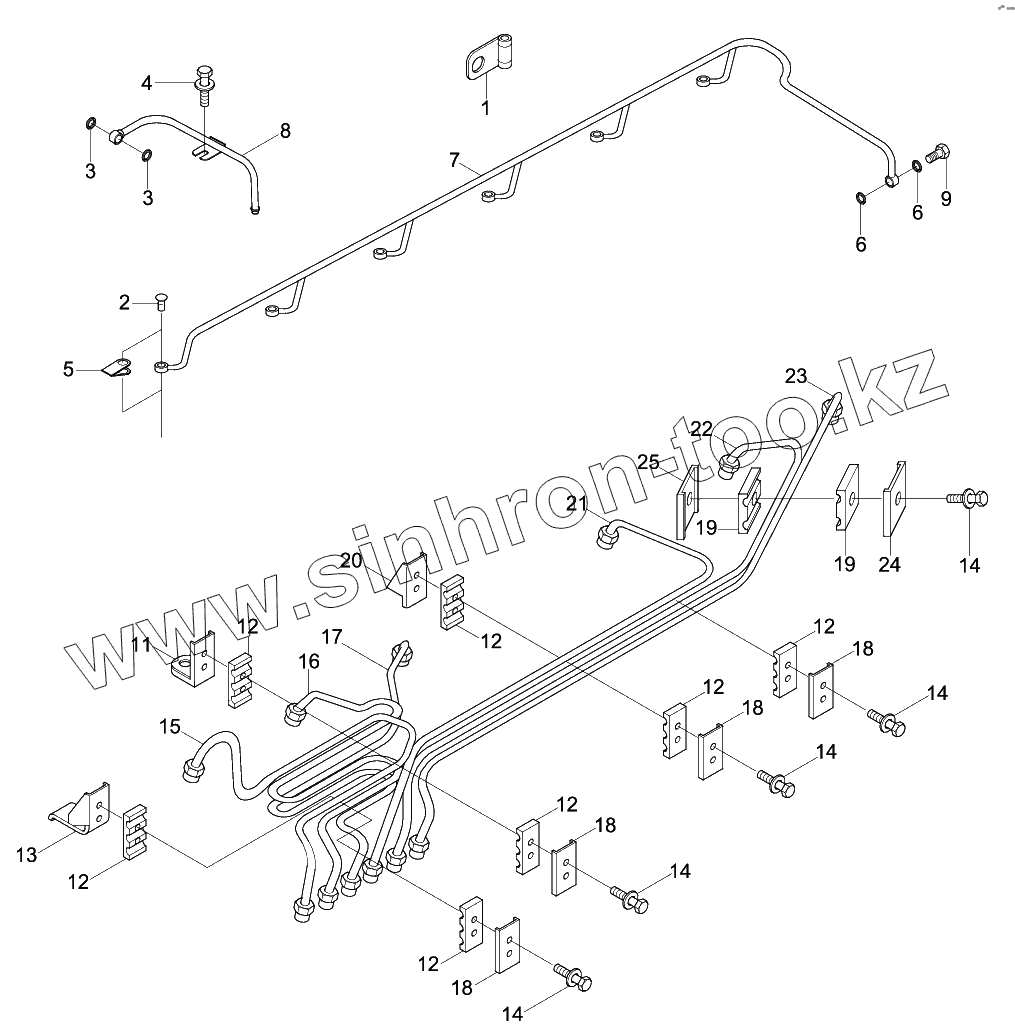

Каталог запасных частей к технике: Hyundai R330LC-9S. FUEL PLUMBING

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

6

6

7

8

9

11

12

12

12

12

12

12

12

13

14

14

14

14

14

15

16

17

19

19

21

22

23

24

25

18

18

18

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	3282059		Clip
2	3282141		Screw
3	3863988		Washer-Sealing
4	3900626		SCREW-HEX F/HEAD CAP
5	3903380		Banjo Connector-Seal
6	3918188		WASHER-SEALING
7	3920595		Manifold-Fuel
8	3921652		Tube-Fuel Drain
9	3924726		Valve-Check
9-1	167157		Ball-Check
9-2	3916895		Pin-Roll
9-3	3924723		Screw-Banjo Conn
11	3282942		Brace-Tube
12	3917747		Isolator-Vibration
13	3919622		Isolator-Vibration
14	3920854		Screw-Captive Washer
15	3930391		Tube
16	3930392		Tube
17	3930393		Tube
19	3917746		Isolator-Vibration
21	3930394		Tube
22	3930395		Tube
23	3930396		Tube
24	3991276		Brace-Tube
25	3991277		Brace-Tube
3930388	3930388		Tube
3930389	3930389		Tube
18	3991275		Brace-Tube

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
