Каталог запасных частей к технике: Hyundai R330LC-9S. BREAKER ASSY (3/3)

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

7

8

9

10

11

11

12

13

14

15

15

15

15

15

15

16

17

19

20

21

22

23

24

25

26

28

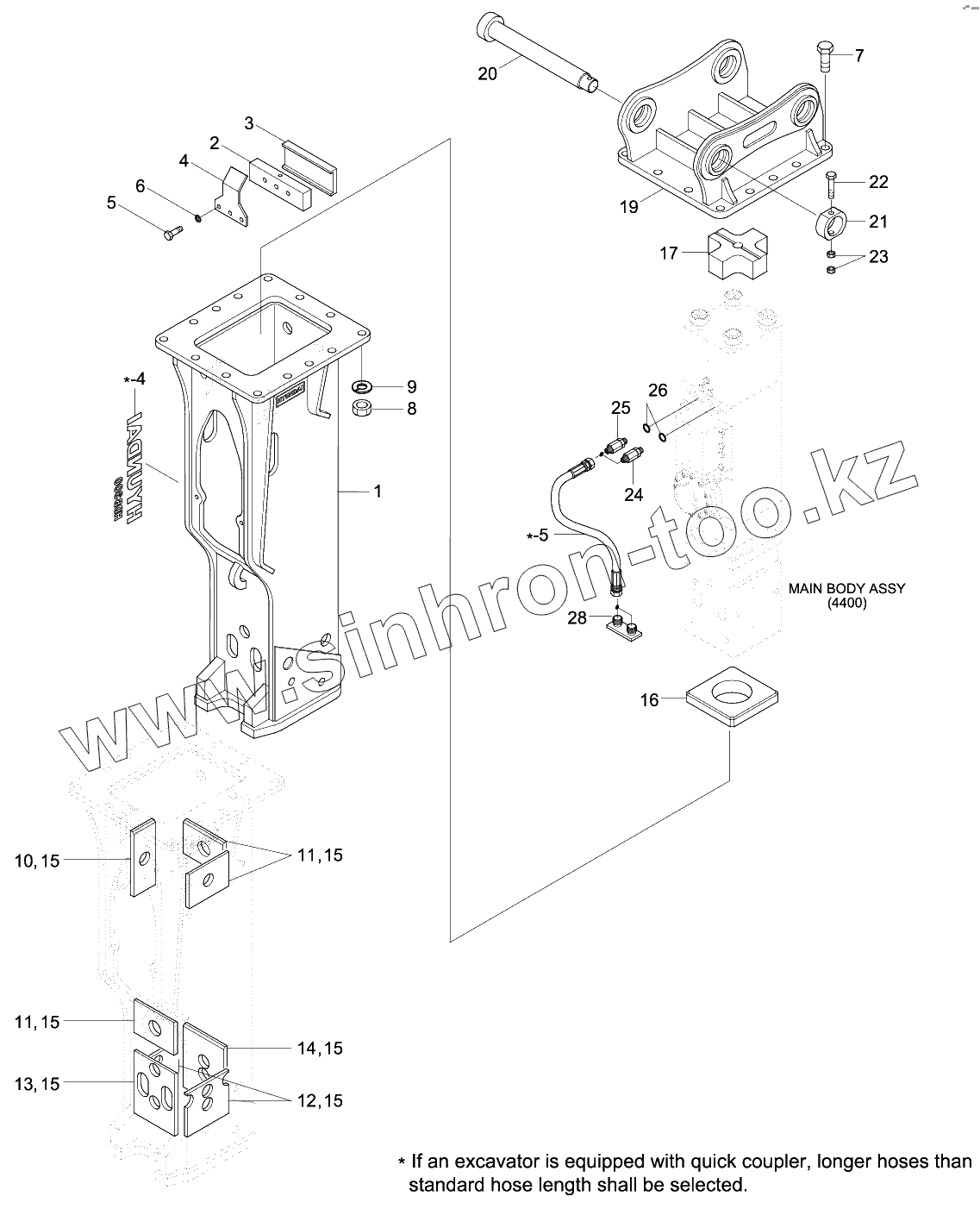

Позиция на иллюстрации	Заводской номер детали		Название детали
XKBN-01151	XKBN-01151		DECAL ASSY-HYUNDAI
XKBN-01082	XKBN-01082		HOSE ASSY
XKBN-01136	XKBN-01136		BRACKET ASSY-BENDING
1	XKBN-01137		HOUSING WA-BENDING
2	XKBN-01138		BAR-SQUARE
3	XKBN-01139		PLATE-WEAR
4	XKBN-01140		PLATE-BENDING CLAMP
5	XKBN-00933		BOLT-HEX
6	XKBN-00884		Washer-Nord Lock
7	XKBN-01141		BOLT-HEX
8	XKBN-00183		NUT-TEFRON
9	XKBN-01142		WASHER-SPRING
10	XKBN-01067		DAMPER-SIDE
11	XKBN-00937		DAMPER-SIDE
12	XKBN-01143		DAMPER-SIDE
13	XKBN-01144		DAMPER-SIDE
14	XKBN-01145		DAMPER-SIDE
15	XKBN-00034		O-Ring
16	XKBN-01146		DAMPER-BOTTOM
17	XKBN-01147		DAMPER-UPPER
19	XKBN-01149		MOUNTING BRACKET WA
20	XKBN-01079		PIN-BRACKET
21	XKBN-01076		RING-STOP
22	XKBN-00947		BOLT-HEX
23	XKBN-00718		Nut-Hex
24	XKBN-01085		ADAPTER
25	XKBN-01083		ADAPTER
26	XKBN-00877		O-RING
28	XKBN-01084		PLUG-HOSE

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
