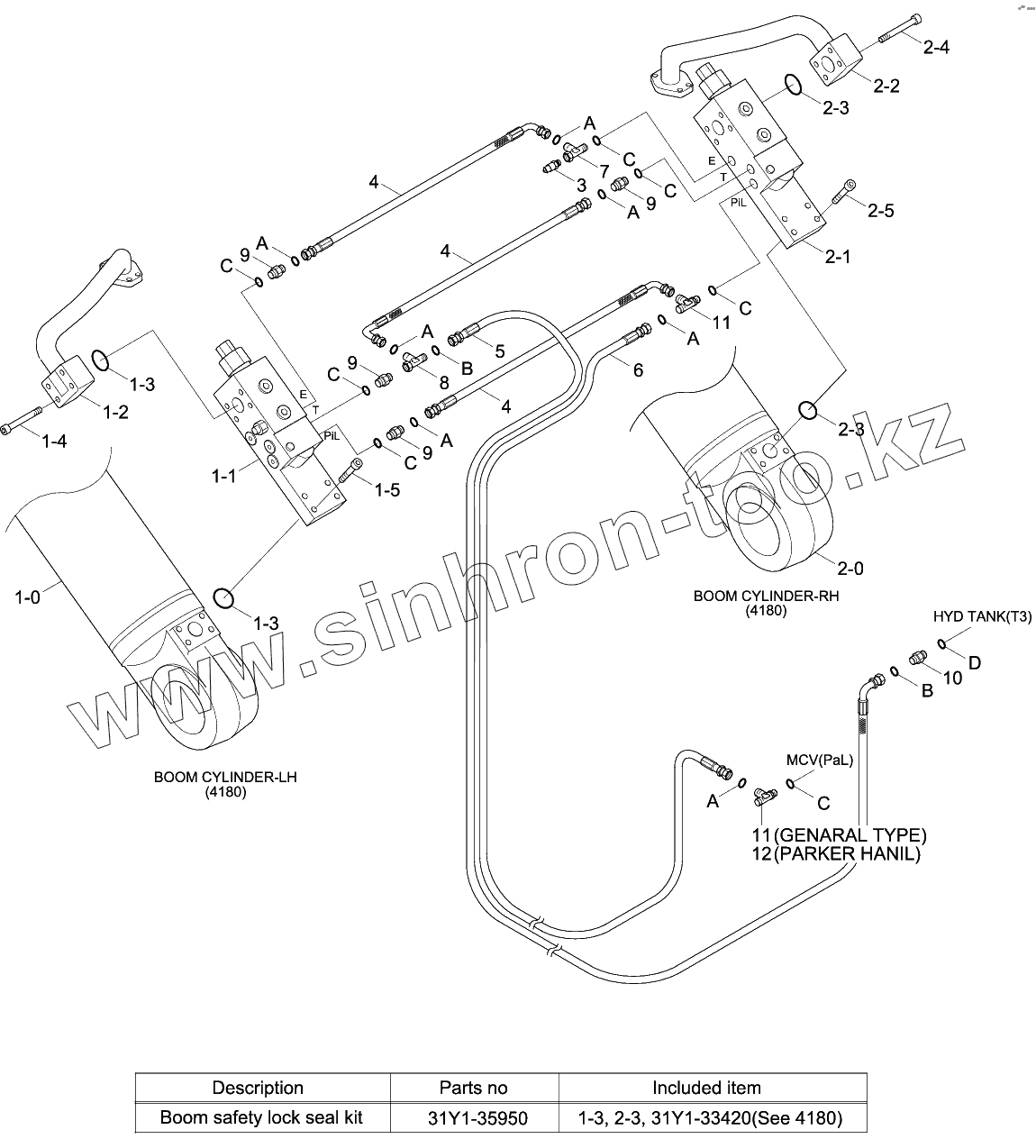

Каталог запасных частей к технике: Hyundai R330LC-9S. BOOM SAFTY ROCK SYSTEM
31Y1-33420
31Y1-35950
1
1-0
1-1
1-1
1-2
1-4
1-5
10
11
11
12
2
2
2-0
2-1
2-2
2-4
2-5
3
3
4
4
4
5
6
7
8
8
9
9
9
9
A
A
A
A
A
A
A
B
B
B
C
C
C
C
C
C
C
D
1-3
1-3
1-3
2-3
2-3
2-3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 31Y1-33420 | 31Y1-33420 | SEAL KIT | |
| 31Y1-35950 | 31Y1-35950 | SEAL KIT | |
| 1 | 31Q8-52110 | BOOM SAFTY LOCK CYL-LH | |
| 1-0 | BOOMCYL | BOOM CYL SUB ASSY | |
| 1-1 | 31Q9-55010 | VALVE-SAFETY LOCK | |
| 1-1 | 31Q8-55010 | VALVE-SAFETY LOCK | |
| 1-11 | DRV-100A | Relief Valve | |
| 1-12 | DCP-002A | Cap | |
| 1-13 | AS568-2 | SEAL-KIT | |
| 1-2 | 31Y1-36100 | PIPE ASSY-LH | |
| 1-4 | S107-120556 | BOLT-SOCKET | |
| 1-5 | S107-120506 | BOLT-SOCKET | |
| 10 | X500-110002 | CONNECTOR-ORFS | |
| 11 | X810-045151 | Tee-B/Type, Orfs | |
| 12 | X820-045151 | TEE-R/TYPE,ORFS | |
| 2 | 31Q9-52120 | BOOM CYLINDER ASSY-RH | |
| 2 | 31Q8-52120 | BOOM SAFTY LOCK CYL-RH | |
| 2-0 | BOOMCYL | BOOM CYL SUB ASSY | |
| 2-1 | 31Q8-55010 | VALVE-SAFETY LOCK | |
| 2-11 | DRV-100A | Relief Valve | |
| 2-12 | DCP-001A | Cap | |
| 2-13 | AS568-2 | SEAL-KIT | |
| 2-2 | 31Y1-36110 | PIPE ASSY-RH | |
| 2-4 | S107-120556 | BOLT-SOCKET | |
| 2-5 | S107-120506 | BOLT-SOCKET | |
| 3 | 31Q8-40500 | Sensor-Pressure | |
| 3 | 31Q4-40600 | SENSOR-PRESSURE | |
| 4 | P930-049013 | HOSE ASSY-ORFS 0X90 | |
| 5 | P930-062072 | HOSE ASSY-ORFS 0X90 | |
| 6 | P910-042058 | Hose Assy-Orfs 0x0 | |
| 7 | 31Q4-22170 | TEE-RUN TYPE | |
| 8 | 31N4-41140 | TEE-SWIVEL,ORFS | |
| 8 | 31N4-41140 | TEE-SWIVEL,ORFS | |
| 9 | X500-110001 | CONNECTOR-ORFS | |
| A | S621-011001 | O-RING | |
| B | S621-012001 | O-RING | |
| B | S621-012001 | O-RING | |
| C | S631-011004 | O-RING | |
| D | S631-014004 | O-RING | |
| 31Y1-29930 | 31Y1-29930 | SEAL KIT | |
| 1-3 | Y171-024004 | O-RING | |
| 2-3 | Y171-024004 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
