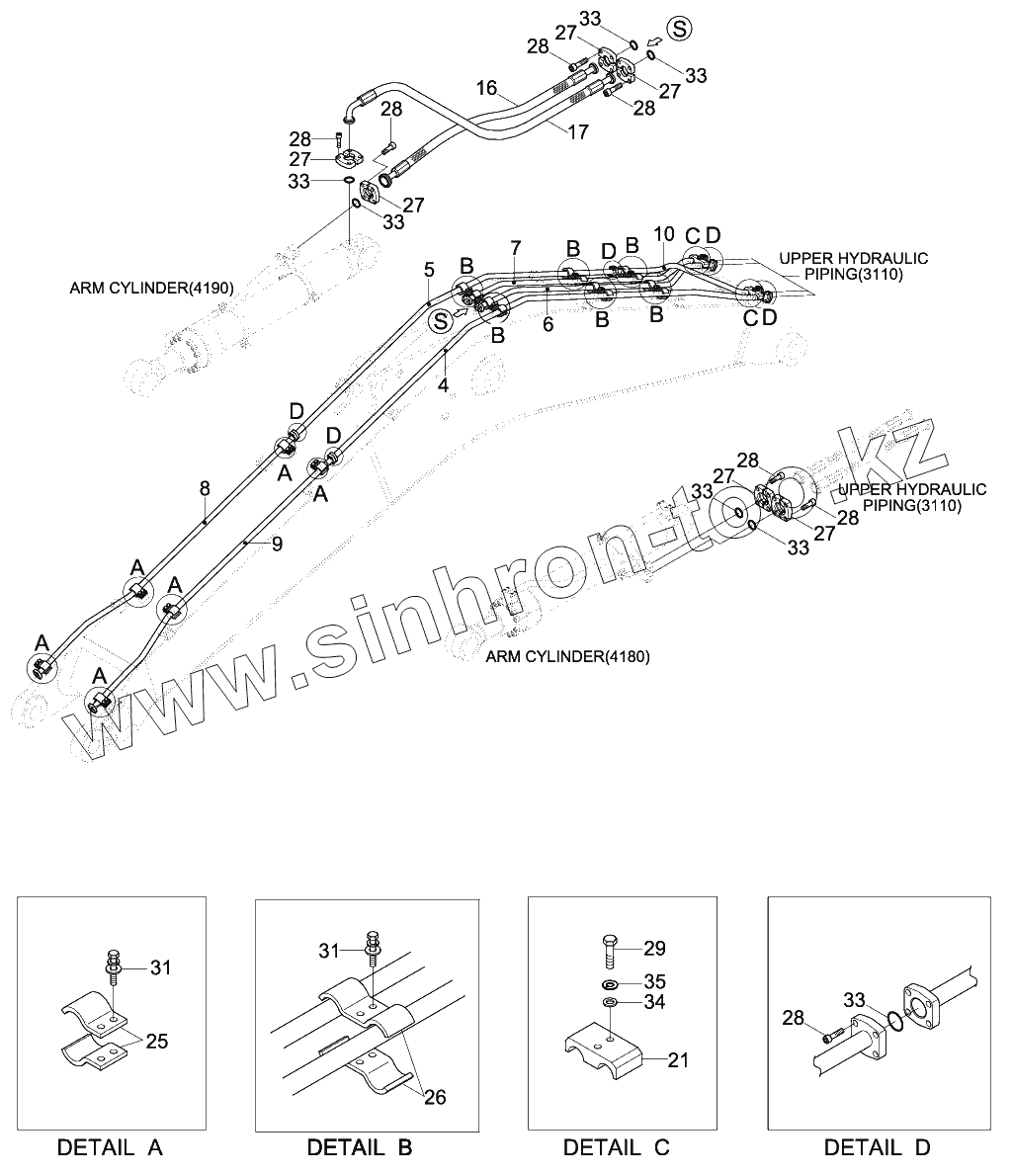

Каталог запасных частей к технике: Hyundai R330LC-9S. BOOM HYD PIPING (6.45M, STD)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
4
5
6
7
8
9
10
16
17
21
25
26
27
27
27
27
27
27
28
28
28
28
28
28
28
29
29
31
31
33
33
33
33
33
33
33
34
34
35
Позиция на иллюстрации Заводской номер детали Название детали
4 31Q9-50141 PIPE WA-BUCKET CYL,LC
5 31Q9-50211 PIPE WA-BUCKET,SC
6 31Q9-50160 PIPE WA-ARM CYL,LC
7 31Q9-50170 PIPE WA-ARM CYL,SC
8 31Q9-50181 PIPE WA-BUCKET CYL,SC
9 31Q9-50191 PIPE WA-BUCKET CYL,LC
10 31Q9-50200 PIPE WA-BUCKET CYL,SC
16 P680-168326 HOSE ASSY-FLG 0X0
17 31Q9-50220 HOSE ASSY-FLG 0X90
21 31Q6-50200 CLAMP-PIPE
25 31E7-01711 CLAMP ASSY
26 31E7-01750 CLAMP ASSY
27 P173-160104 FLANGE-HYD,SPLIT
28 S109-100306 BOLT-SOCKET
29 S017-120656 BOLT-HEX
29 S017-120606 Bolt-Hex
31 S037-124026 BOLT-W/WASHER
33 Y171-024004 O-RING
34 S403-12200B WASHER-PLAIN
34 S441-12000B WASHER-HARDENED
35 S411-120006 WASHER-SPRING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
