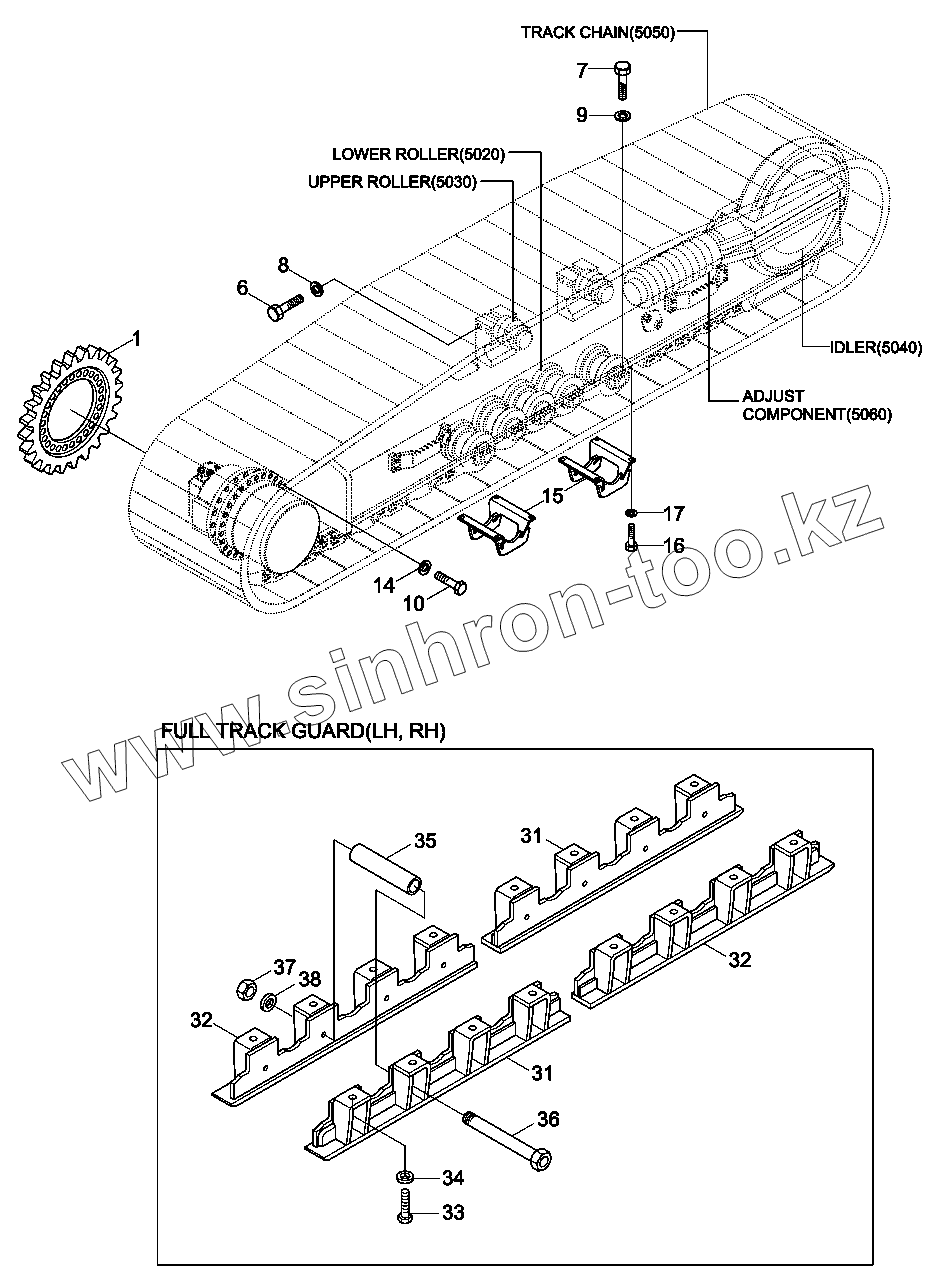

Каталог запасных частей к технике: Hyundai R330LC-9A. UNDERCARRIAGE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
6
7
8
9
10
14
15
16
17
31
31
32
32
33
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 81N8-10013GG SPROCKET
6 S017-16095D BOLT-HEX
7 S017-20100D BOLT-HEX
8 S441-160006 WASHER-HARDENED
9 S441-200006 WASHER-HARDENED
10 81E1-19660 BOLT-SPROCKET
14 S441-200006 WASHER-HARDENED
15 81Q8-30010 GUARD WA-TRACK
16 S017-20050D BOLT-HEX
17 S441-200006 WASHER-HARDENED
31 81Q8-36010 T/GUARD WA
32 81Q8-36020 T/GUARD WA
33 S017-20050D BOLT-HEX
34 S441-200006 WASHER-HARDENED
35 81N8-36130GG SPACER
36 S017-24360D BOLT-HEX
37 S207-24100B NUT-HEX
38 S441-240006 WASHER-HARDENED
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
