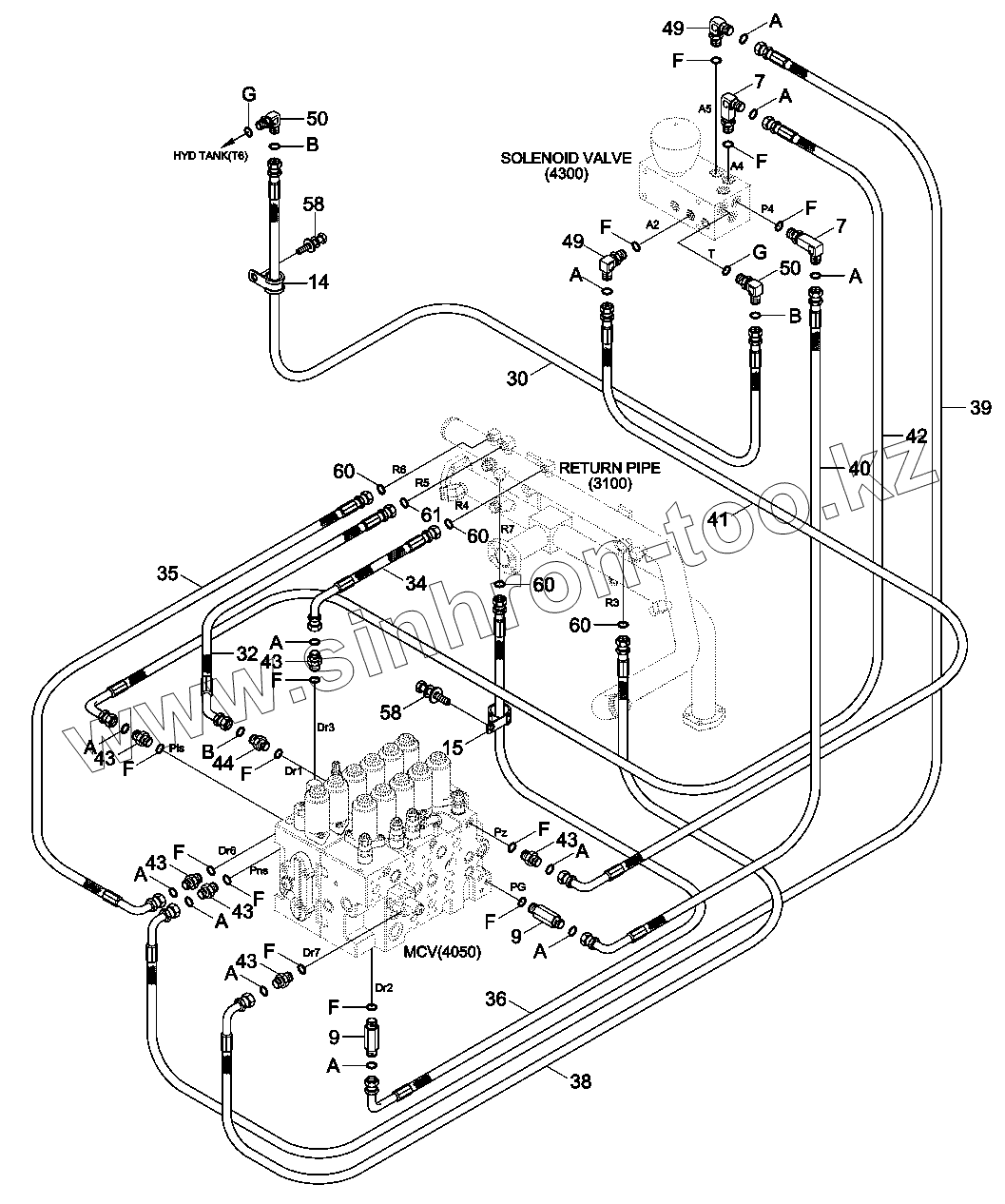

Каталог запасных частей к технике: Hyundai R330LC-9A. PILOT HYDRAULIC PIPING (BASE 3)
14
15
30
32
34
35
36
38
39
40
41
42
43
43
43
43
43
43
44
49
49
50
50
58
58
60
60
60
60
61
7
7
9
9
A
A
A
A
A
A
A
A
A
A
A
A
B
B
B
F
F
F
F
F
F
F
F
F
F
F
F
F
G
G
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 14 | 31L7-10210 | CLAMP-TUBE INS | |
| 15 | 31L7-10240 | CLAMP-TUBE INS | |
| 30 | X400-062036 | HOSE ASSY-SYNF,ORFS | |
| 32 | X410-062009 | HOSE ASSY-ORFS 0X45 | |
| 34 | X420-042010 | HOSE ASSY-ORFS 0X90 | |
| 35 | X420-042011 | HOSE ASSY-ORFS 0X90 | |
| 36 | X420-042016 | HOSE ASSY-ORFS 0X90 | |
| 38 | X420-042021 | HOSE ASSY-ORFS 0X90 | |
| 39 | X420-042051 | HOSE ASSY-ORFS 0X90 | |
| 40 | X420-042049 | HOSE ASSY-ORFS 0X90 | |
| 41 | X420-042054 | HOSE ASSY-ORFS 0X90 | |
| 42 | X420-042059 | HOSE ASSY-ORFS 0X90 | |
| 43 | X500-110001 | CONNECTOR-ORFS | |
| 44 | X500-110002 | CONNECTOR-ORFS | |
| 49 | X520-110001 | ELBOW-90,ORFS | |
| 50 | X520-110002 | ELBOW-90,ORFS | |
| 58 | S037-102026 | BOLT-W/WASHER | |
| 60 | S621-011001 | O-RING | |
| 61 | S621-012001 | O-RING | |
| 7 | 31N6-25110 | ELBOW-90,LONG | |
| 9 | 31N8-40100 | CONNECTOR-LONG,ORFS | |
| A | S621-011001 | O-RING | |
| B | S621-012001 | O-RING | |
| F | S631-011004 | O-RING | |
| G | S631-014004 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
