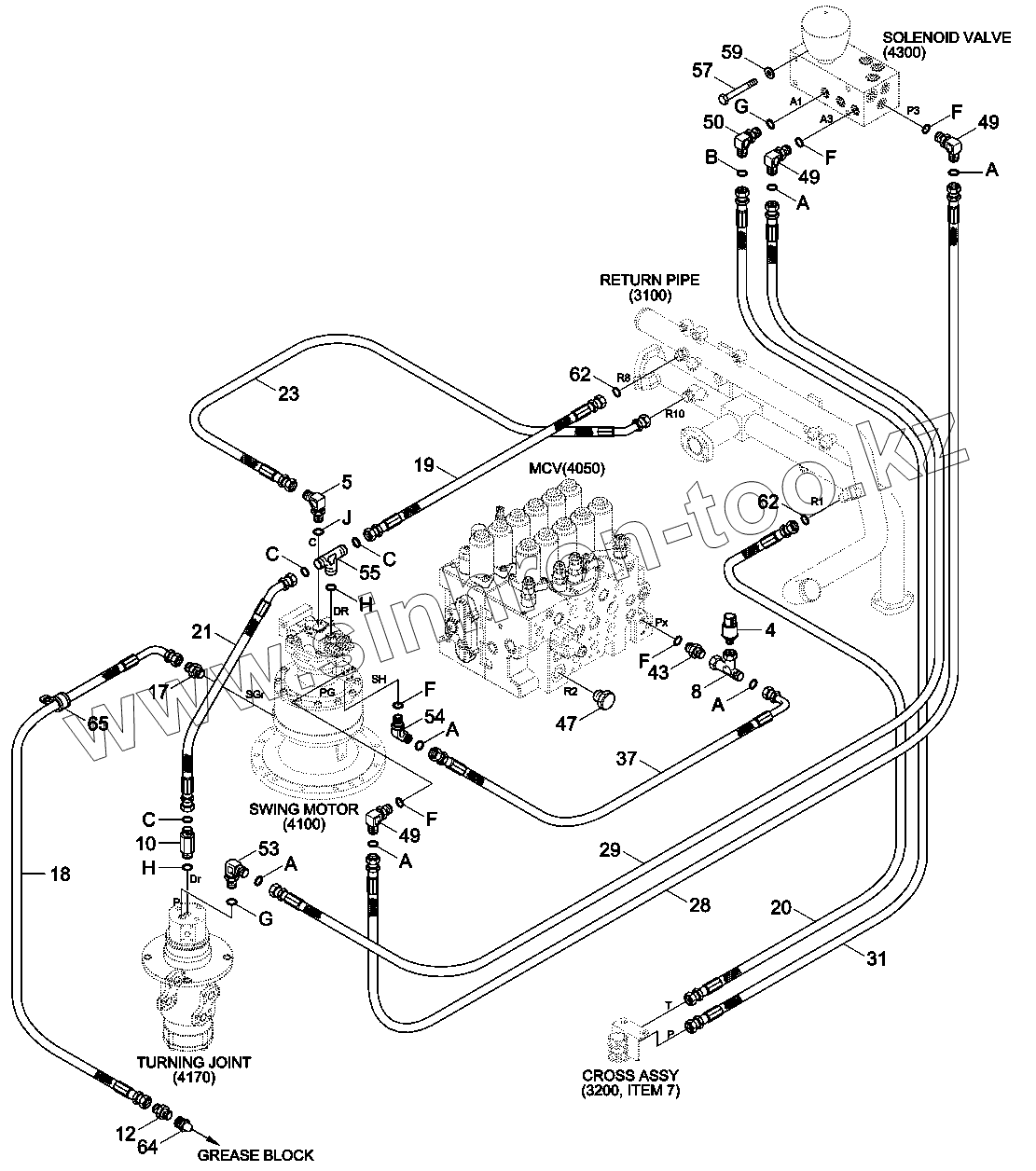

Каталог запасных частей к технике: Hyundai R330LC-9A. PILOT HYDRAULIC PIPING (BASE 1)
10
12
17
18
19
20
21
23
28
29
31
37
4
43
47
49
49
49
5
50
53
54
55
57
59
62
62
64
65
8
A
A
A
A
A
A
B
C
C
C
F
F
F
F
F
G
G
H
H
J
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 10 | 31N8-40190 | CONNECTOR-LONG,ORFS | |
| 12 | 31W5-70060 | CONNECTOR | |
| 17 | P010-430002 | CONNECTOR | |
| 18 | P860-042026 | HOSE ASSY-SYN 0X90 | |
| 19 | P910-082023 | HOSE ASSY-ORFS 0X0 | |
| 20 | P910-082051 | HOSE ASSY-ORFS 0X0 | |
| 21 | P920-082020 | HOSE ASSY-ORFS 0X45 | |
| 23 | P610-162023 | HOSE ASSY-THD 0X45 | |
| 28 | X400-042062 | HOSE ASSY-SYNF,ORFS | |
| 29 | X400-042071 | HOSE ASSY-SYNF,ORFS | |
| 31 | X400-062086 | HOSE ASSY-SYNF,ORFS | |
| 37 | X420-042024 | HOSE ASSY-ORFS 0X90 | |
| 4 | 31Q4-40830 | SENSOR-PRESSURE | |
| 43 | X500-110001 | CONNECTOR-ORFS | |
| 47 | P220-110106 | PLUG-HEX | |
| 49 | X520-110001 | ELBOW-90,ORFS | |
| 5 | P020-110005 | ELBOW-90 | |
| 50 | X520-110002 | ELBOW-90,ORFS | |
| 53 | X520-110012 | ELBOW-90,ORFS | |
| 54 | X530-110001 | ELBOW-45,ORFS | |
| 55 | X810-085353 | TEE-B/TYPE,ORFS | |
| 57 | S017-101156 | BOLT-HEX | |
| 59 | S441-10000B | WASHER-HARDENED | |
| 62 | S621-014001 | O-RING | |
| 64 | S653-810002 | NIPPLE-GREASE | |
| 65 | 31L7-10190 | CLAMP-TUBE | |
| 8 | 31N6-66080 | TEE-BRENCH TEST | |
| A | S621-011001 | O-RING | |
| B | S621-012001 | O-RING | |
| C | S621-014001 | O-RING | |
| F | S631-011004 | O-RING | |
| G | S631-014004 | O-RING | |
| H | S631-018004 | O-RING | |
| J | S631-029004 | O-RING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
