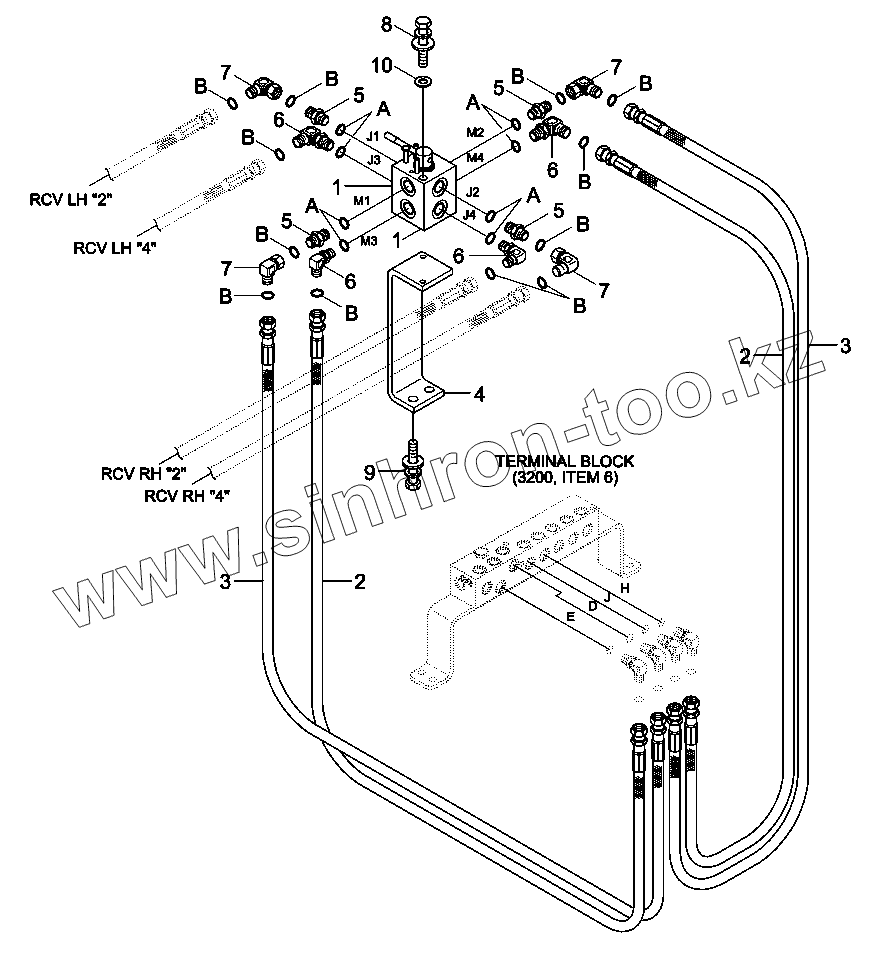

Каталог запасных частей к технике: Hyundai R330LC-9A. PILOT HYD PIPING (CNTL, 2-PATTERN)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
10
2
2
3
3
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
9
A
A
A
A
B
B
B
B
B
B
B
B
B
B
Позиция на иллюстрации Заводской номер детали Название детали
1 31N6-22050 SELECTOR VLV-MULTIMODE
10 S403-082006 WASHER-PLAIN
2 X400-062011 HOSE ASSY-SYNF,ORFS
3 X400-062012 HOSE ASSY-SYNF,ORFS
4 31QA-20200 BRACKET
5 X500-110011 CONNECTOR-ORFS
6 X520-110011 ELBOW-90,ORFS
7 X850-525200 ELBOW-90,SWIVEL,ORFS
8 S015-080756 BOLT-HEX
9 S037-102526 BOLT-W/WASHER
A S631-011004 O-RING
B S621-012001 O-RING
