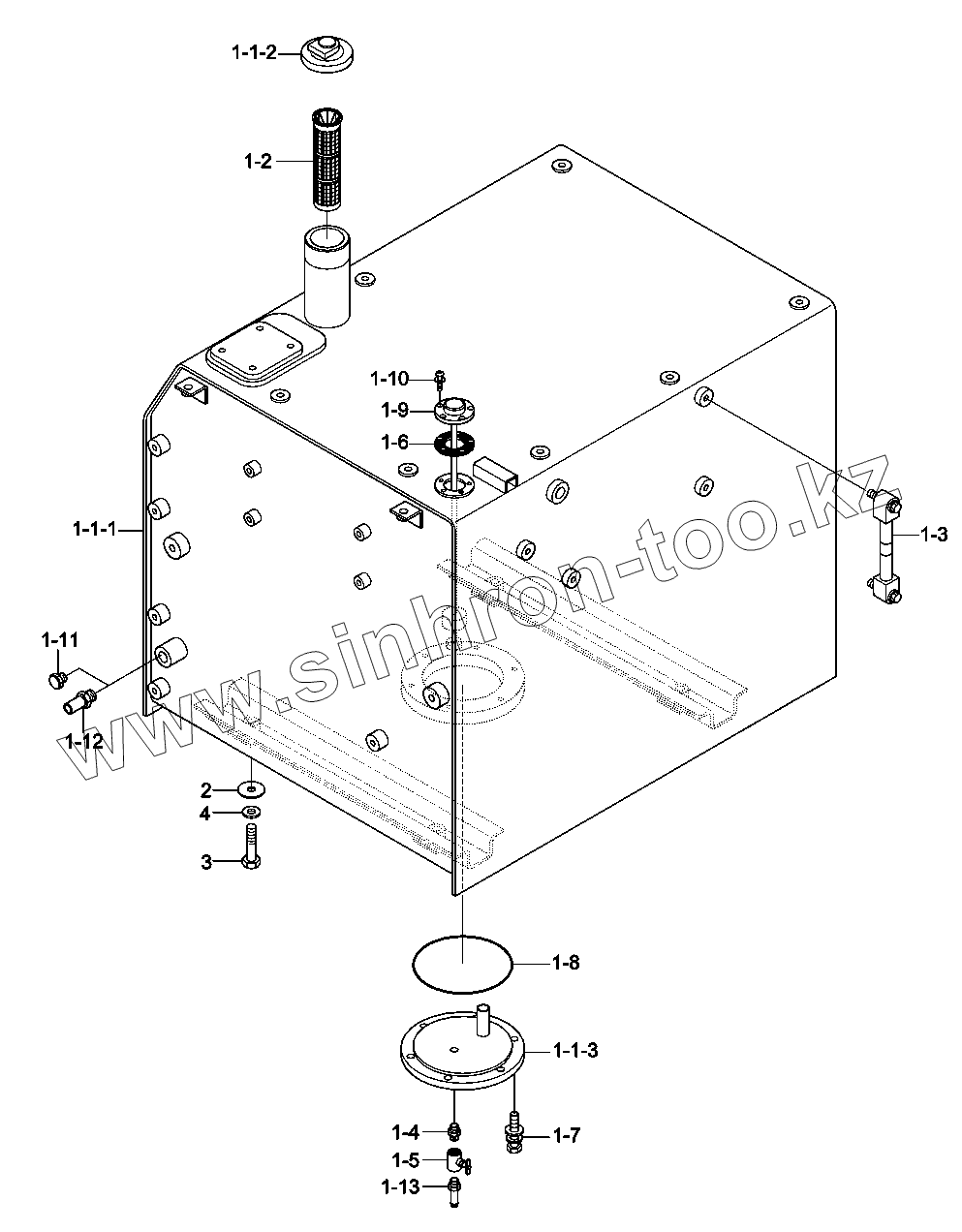

Каталог запасных частей к технике: Hyundai R330LC-9A. FUEL TANK

Тип техники

Марка

Модель

Схема

1

1-1-1

1-1-2

1-1-3

1-10

1-11

1-12

1-13

1-2

1-3

1-4

1-5

1-6

1-7

1-8

1-9

2

3

4

Позиция на иллюстрации	Заводской номер детали		Название детали
1	FUEL TANK ASSY		FUEL TANK ASSY
1-1	FUEL & HYD TANK SUB		FUEL & HYD TANK SUB
1-1-1	33QA-02220		FUEL TANK WA
1-1-2	31M9-02130		FUEL CAP ASSY
1-1-3	31Q6-02130		COVER-DRAIN
1-10	S131-051546		SCREW-W/WASHER
1-11	P220-430204		PLUG-HEX
1-12	P090-101608		CONNECTOR-HOSE
1-13	P090-100404		CONNECTOR-HOSE
1-2	31M9-02080		STRAINER
1-3	33Q6-02600		GAUGE-LEVEL
1-4	31E5-3049		FITTING
1-5	E131-1006		VALVE-NEEDLE
1-6	E128-1053		GASKET
1-7	S037-103026		BOLT-W/WASHER
1-8	S632-170001		O-RING
1-9	21Q4-10700		SENDER-FUEL
2	31N8-01300		SHIM
3	S017-20050D		BOLT-HEX
4	91E6-60200-DA		WASHER-HARDENED

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
