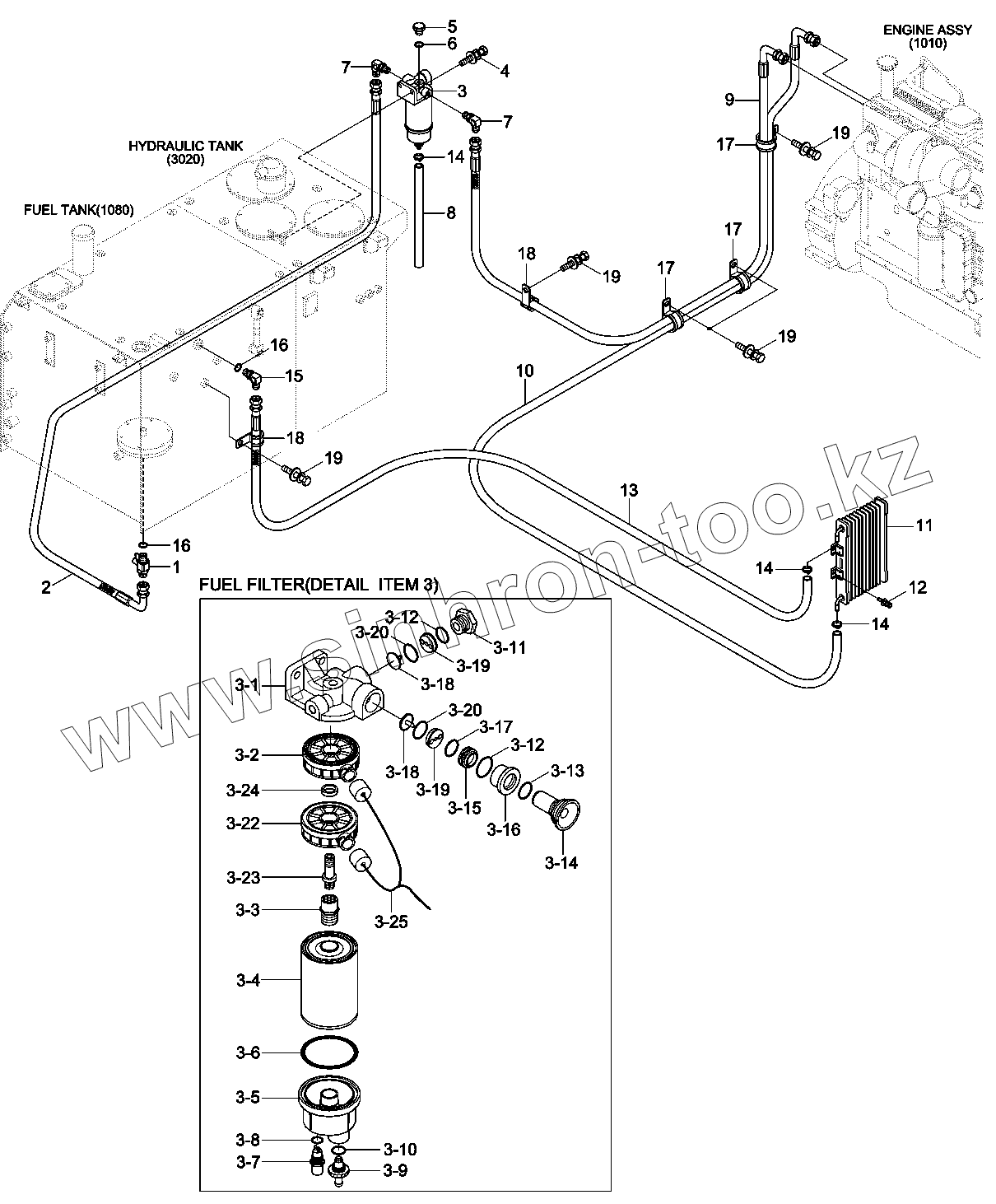

Каталог запасных частей к технике: Hyundai R330LC-9A. FUEL SYSTEM

Тип техники

Марка

Модель

Схема

1

10

11

12

13

14

14

14

15

16

16

17

17

17

18

18

19

19

19

19

2

3

3

3-1

3-10

3-2

3-22

3-23

3-24

3-25

3-3

3-4

3-5

3-6

3-7

3-8

3-9

4

5

6

7

7

8

9

3-11

3-12

3-12

3-13

3-14

3-15

3-16

3-17

3-18

3-18

3-19

3-19

3-20

3-20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	11Q4-50010		VALVE-FUEL CUT
10	11QA-53020		HOSE-FUEL
11	11QB-41041		COOLER-FUEL
12	S035-082026		BOLT-W/WASHER
13	11Q7-53020		HOSE-FUEL
14	S520-017000		CLAMP-HOSE
15	P020-110003		ELBOW-90
16	S631-018004		O-RING
17	31L7-10220		CLAMP-TUBE
18	31L7-10340		CLAMP-TUBE INS
19	S037-101526		BOLT-W/WASHER
2	11Q9-50040		HOSE-FUEL
3	11NA-73000		FUEL FILTER & W/S ASSY
3	11NA-71001		FUEL FILTER & W/S ASSY
3-1	11NA-71010		HEAD-FILTER
3-10	11NA-71100		O-RING
3-2	11NA-71020		HEATER-FUEL
3-22	11NA-71020		HEATER-FUEL
3-23	11Q6-50100		CONNECTOR
3-24	11Q6-50110		SPACER
3-25	21Q8-23200		HARNESS-FUEL WARMER
3-3	11NA-71030		CONNECTOR
3-4	11NA-71041		ELEMENT ASSY
3-5	11NA-71050		BOWL-CLEAR
3-6	11NA-71060		O-RING
3-7	11NA-71070		SENSOR
3-8	11NA-71080		O-RING
3-9	11NA-71090		VALVE-SCREW
4	S037-102526		BOLT-W/WASHER
5	P210-101400		PLUG-HEX
6	Y161-014001		O-RING
7	11N8-50060		ELBOW-90
8	11N1-50040		HOSE-DRAIN
9	11QA-53010		HOSE-FUEL
3-11	11NA-71110		PLUG-SCREW
3-12	11NA-71120		O-RING
3-13	11NA-71130		O-RING
3-14	11NA-71140		PUMP-BODY PRIMING
3-15	11NA-71150		PUMP-HEAD
3-16	11NA-71160		HOLDER
3-17	11NA-71170		O-RING
3-18	11NA-71180		PLATE-VALVE
3-19	11NA-71190		FRAME-VALVE
3-20	11NA-71200		O-RING
