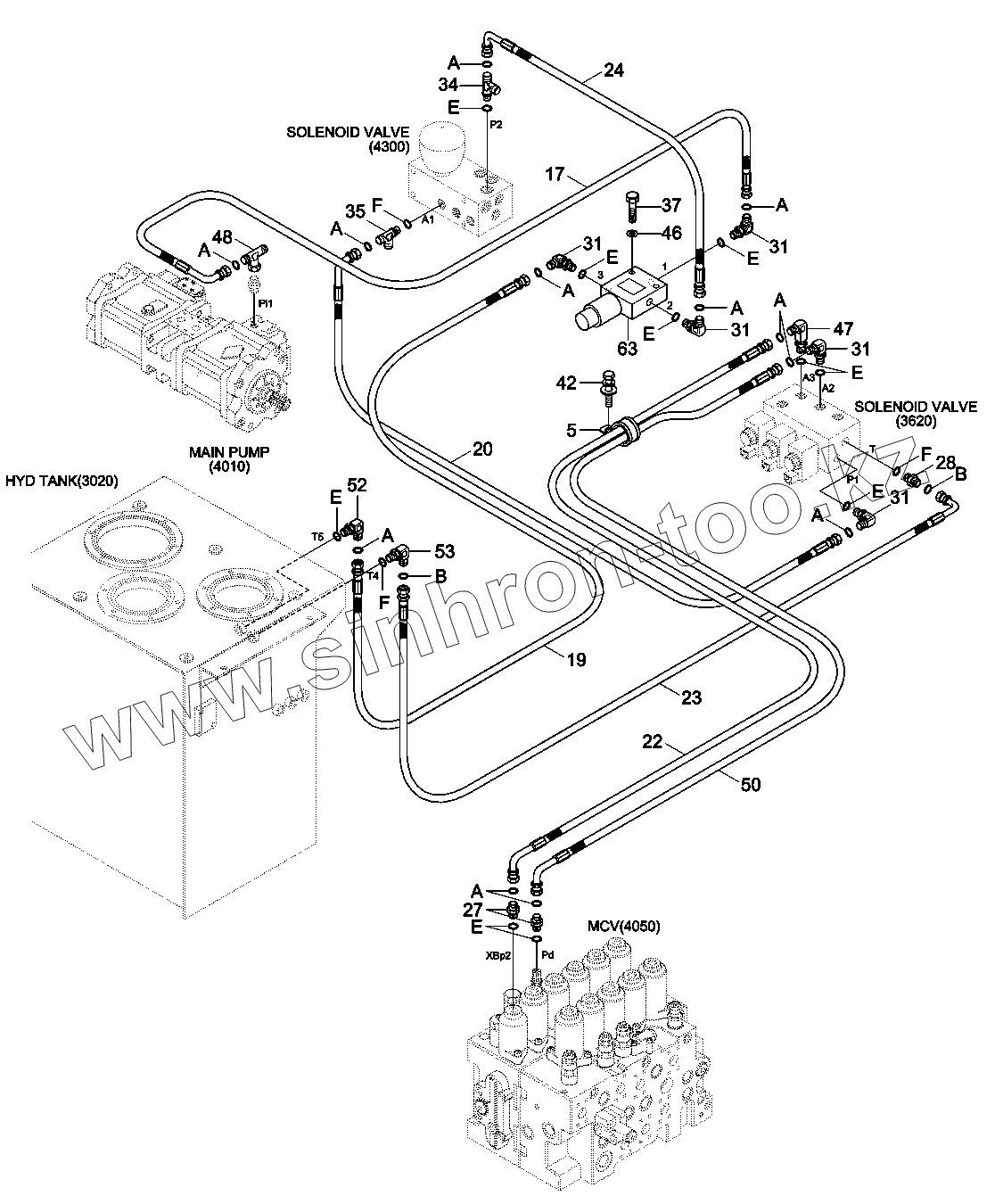

Каталог запасных частей к технике: Hyundai R330LC-9A. DOUBLE ACTING MAIN PIPING KIT 2
D/ACT-MAINPIPING-KIT
S631-014004
S631-014004
S631-014004
S631-011004
S631-011004
S631-011004
S631-011004
S631-011004
S631-011004
S631-011004
S631-011004
S621-012001
S621-012001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
S621-011001
5
17
19
20
22
23
24
27
28
31
31
31
31
31
34
35
37
42
46
47
48
50
52
53
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| D/ACT-MAINPIPING-KIT | D/ACT-MAINPIPING-KIT | D/ACT MAIN PIPING KIT | |
| S631-014004 | S631-014004 | O-RING | |
| S631-011004 | S631-011004 | O-RING | |
| S621-012001 | S621-012001 | O-RING | |
| S621-011001 | S621-011001 | O-RING | |
| 5 | 31L7-10230 | CLAMP | |
| 17 | P930-042018 | HOSE ASSY-ORFS 0X90 | |
| 19 | P910-042038 | HOSE ASSY-ORFS 0X0 | |
| 20 | P930-042029 | HOSE ASSY-ORFS 0X90 | |
| 22 | P930-042049 | HOSE ASSY-ORFS 0X90 | |
| 23 | P930-062044 | HOSE ASSY-ORFS 0X90 | |
| 24 | P930-042007 | HOSE ASSY-ORFS 0X90 | |
| 27 | X500-110001 | CONNECTOR-ORFS | |
| 28 | X500-110002 | CONNECTOR-ORFS | |
| 31 | X520-110001 | ELBOW-90,ORFS | |
| 34 | X820-045151 | TEE-R/TYPE,ORFS | |
| 35 | X820-065251 | TEE-R/TYPE,ORFS | |
| 37 | S015-060456 | BOLT-HEX | |
| 42 | S037-102026 | BOLT-W/WASHER | |
| 46 | S403-06200B | WASHER-PLAIN | |
| 47 | 31N6-25110 | ELBOW-90,LONG | |
| 48 | 31N6-30130 | TEE-SHUTTLE,S/NUT | |
| 50 | P930-042047 | HOSE ASSY-ORFS 0X90 | |
| 52 | X520-110012 | ELBOW-90,ORFS | |
| 53 | X520-110002 | ELBOW-90,ORFS | |
| 63 | 31Q6-20131 | EPPR VALVE-BREAKER |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
