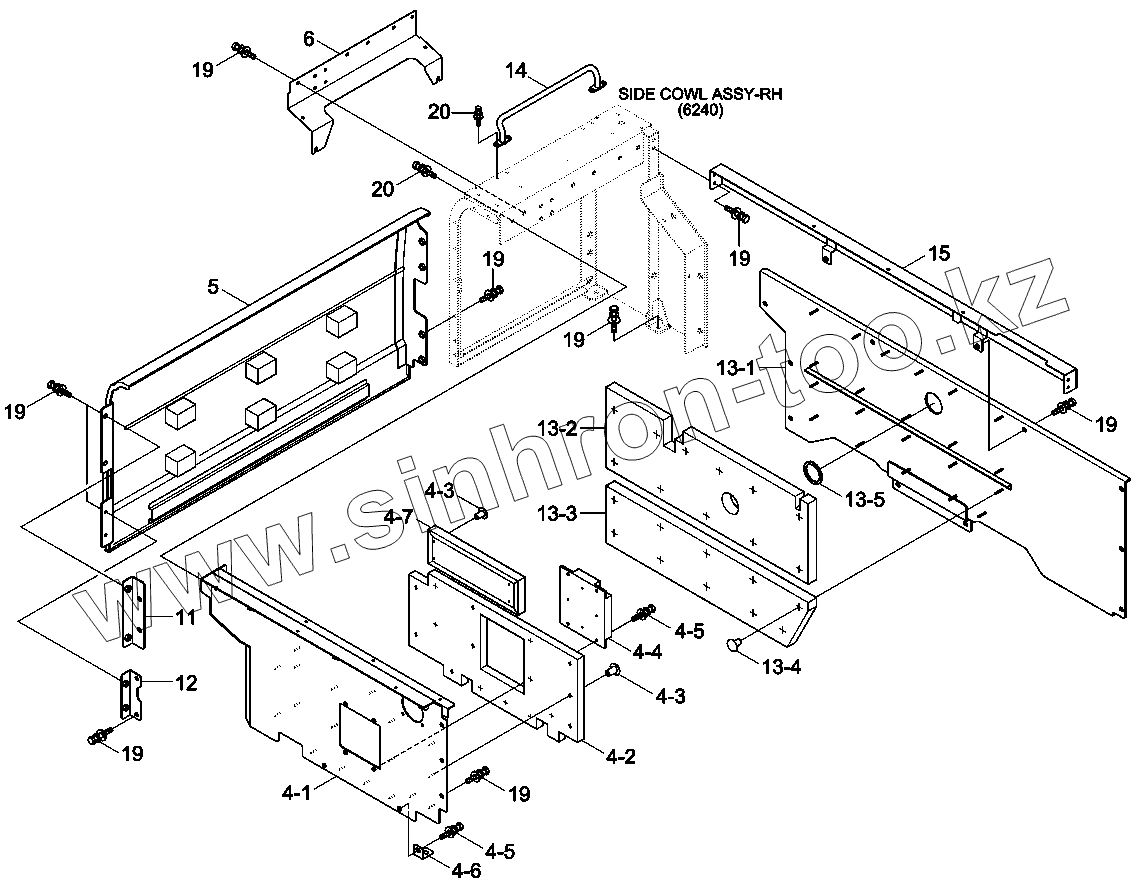

Каталог запасных частей к технике: Hyundai R330LC-9A. COWLING 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
11
12
13
13-1
13-2
13-3
13-4
13-5
14
15
19
19
19
19
19
19
19
19
20
20
4
4-1
4-2
4-3
4-3
4-4
4-5
4-5
4-6
4-7
5
6
Позиция на иллюстрации Заводской номер детали Название детали
11 71Q6-55503 SUPPORT-T/COVER
12 71Q6-55552 SUPPORT-T/COVER
13 73QA-57501 SCREEN ASSY-REAR
13-1 73QA-57512 SCREEN WA-REAR
13-2 73QA-57551 SPONGE
13-3 73QA-57562 SPONGE
13-4 71EM-51580 CAP-STUD BOLT
13-5 S791-020032 GROMMET-PLATE
14 71QB-57100 HANDRAIL WA
15 73QA-58101 SUPPORT WA-ENG HOOD
19 71Q6-50025 BOLT-W/WASHER
20 71Q6-50030 BOLT-W/WASHER
4 72Q9-54101 SCREEN ASSY
4-1 72Q9-54111 SCREEN WA
4-2 72Q9-54200 SPONGE
4-3 71EM-51580 CAP-STUD BOLT
4-4 71Q9-54300 COVER ASSY-SCREEN
4-5 71Q6-50020 BOLT-W/WASHER
4-6 73QA-54250 BRACKET
4-7 71Q9-54210 SPONGE-AL COATING
5 73QA-53201 COVER-TANK
6 73QA-54401 SCREEN-PUMP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
