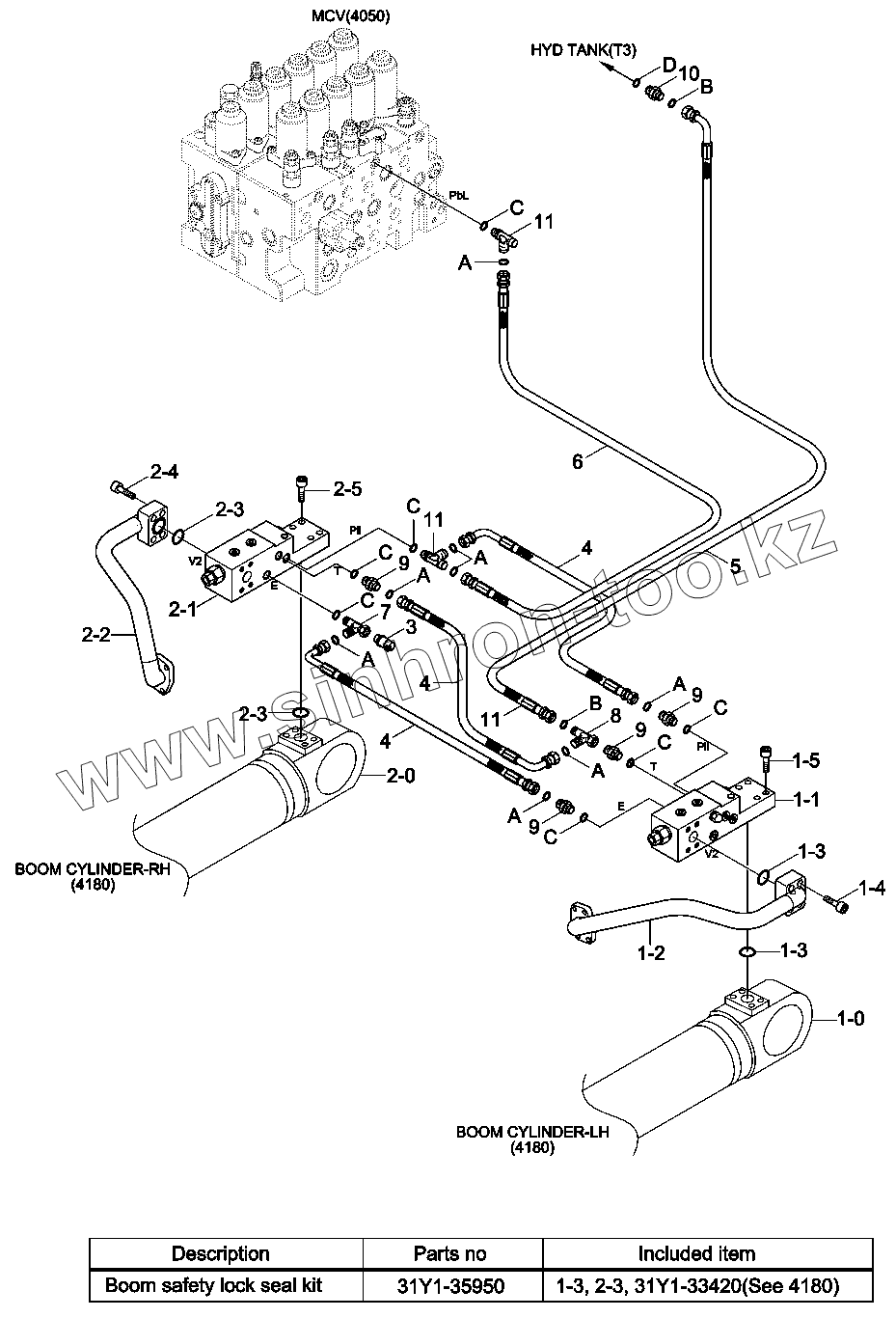

Каталог запасных частей к технике: Hyundai R330LC-9A. BOOM SAFETY LOCK

Тип техники

Марка

Модель

Схема

1

1-0

1-1

1-2

1-4

1-5

10

11

11

11

2

2-0

2-1

2-2

2-4

2-5

3

4

4

4

5

6

7

8

9

9

9

9

A

A

A

A

A

A

A

B

B

C

C

C

C

C

C

C

D

31Y1-35950

1-3

1-3

2-3

2-3

Позиция на иллюстрации	Заводской номер детали		Название детали
1	31Q9-52110		BOOM CYLINDER ASSY-LH
1-0	BOON CYL SUB ASSY		BOON CYL SUB ASSY
1-1	31Q9-55010		VALVE-SAFETY LOCK
1-2	31Y1-37100		PIPE ASSY-BV,LH
1-4	S107-120556		BOLT-SOCKET
1-5	S107-120506		BOLT-SOCKET
10	X500-110002		CONNECTOR-ORFS
11	X820-045151		TEE-R/TYPE,ORFS
2	31Q9-52120		BOOM CYLINDER ASSY-RH
2-0	BOON CYL SUB ASSY		BOON CYL SUB ASSY
2-1	31Q9-55010		VALVE-SAFETY LOCK
2-2	31Y1-37110		PIPE ASSY-BV,RH
2-4	S107-120556		BOLT-SOCKET
2-5	S107-120506		BOLT-SOCKET
3	31Q4-40800		SENSOR-PRESSURE
4	P930-049013		HOSE ASSY-ORFS 0X90
5	P930-062075		HOSE ASSY-ORFS 0X90
6	P910-042060		HOSE ASSY-ORFS 0X0
7	31N4-22170		TEE-RUN TYPE
8	31N4-41140		TEE-SWIVEL,ORFS
9	X500-110001		CONNECTOR-ORFS
A	S621-011001		O-RING
B	S621-012001		O-RING
C	S631-011004		O-RING
D	S631-014004		O-RING
31Y1-35950	31Y1-35950		SEAL KIT
1-3	Y171-024004		O-RING
2-3	Y171-024004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
