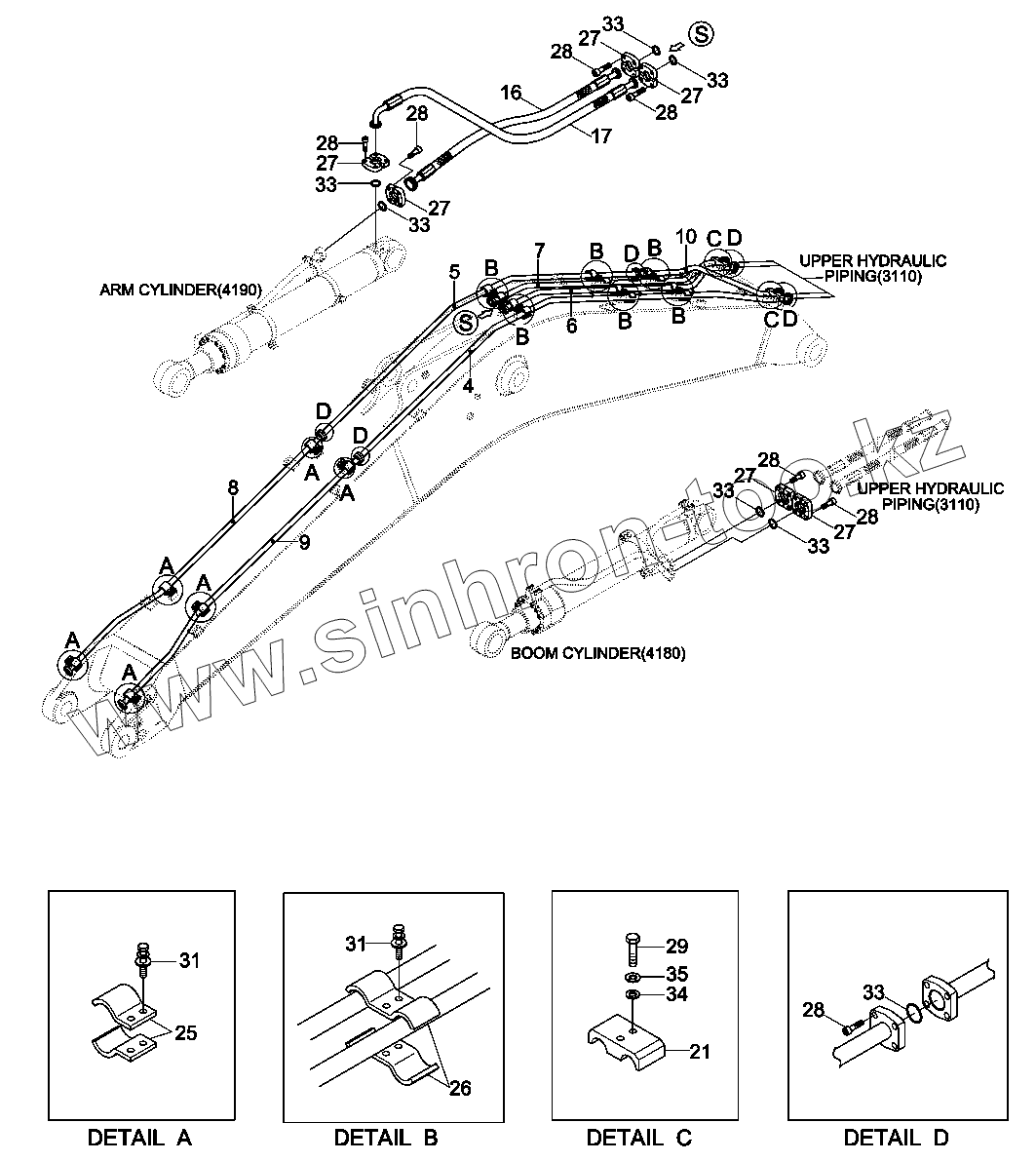

Каталог запасных частей к технике: Hyundai R330LC-9A. BOOM HYDRAULIC PIPING (6.45M, STD)
4
4
5
5
6
6
7
7
8
8
9
9
10
10
16
17
21
25
26
27
27
27
27
27
27
28
28
28
28
28
28
28
29
31
31
33
33
33
33
33
33
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 | 31Q9-50142 | PIPE WA-BUCKET CYL,LC | |
| 4 | 31Q9-50141 | PIPE WA-BUCKET CYL,LC | |
| 5 | 31Q9-50212 | PIPE WA-BUCKET,SC | |
| 5 | 31Q9-50211 | PIPE WA-BUCKET,SC | |
| 6 | 31Q9-50161 | PIPE WA-ARM CYL,LC | |
| 6 | 31Q9-50160 | PIPE WA-ARM CYL,LC | |
| 7 | 31Q9-50171 | PIPE WA-ARM CYL,SC | |
| 7 | 31Q9-50170 | PIPE WA-ARM CYL,SC | |
| 8 | 31Q9-50182 | PIPE WA-BUCKET CYL,SC | |
| 8 | 31Q9-50181 | PIPE WA-BUCKET CYL,SC | |
| 9 | 31Q9-50192 | PIPE WA-BUCKET CYL,LC | |
| 9 | 31Q9-50191 | PIPE WA-BUCKET CYL,LC | |
| 10 | 31Q9-50201 | PIPE WA-BUCKET CYL,SC | |
| 10 | 31Q9-50200 | PIPE WA-BUCKET CYL,SC | |
| 16 | P680-168326 | HOSE ASSY-FLG 0X0 | |
| 17 | 31Q9-50220 | HOSE ASSY-FLG 0X90 | |
| 21 | 31Q6-50200 | CLAMP-PIPE | |
| 25 | 31E7-01711 | CLAMP ASSY | |
| 26 | 31E7-01750 | CLAMP ASSY | |
| 27 | P173-160104 | FLANGE-HYD,SPLIT | |
| 28 | S109-100306 | BOLT-SOCKET | |
| 29 | S017-120656 | BOLT-HEX | |
| 31 | S037-124026 | BOLT-W/WASHER | |
| 33 | Y171-024004 | O-RING | |
| 34 | S403-12200B | WASHER-PLAIN | |
| 35 | S411-120006 | WASHER-SPRING |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
