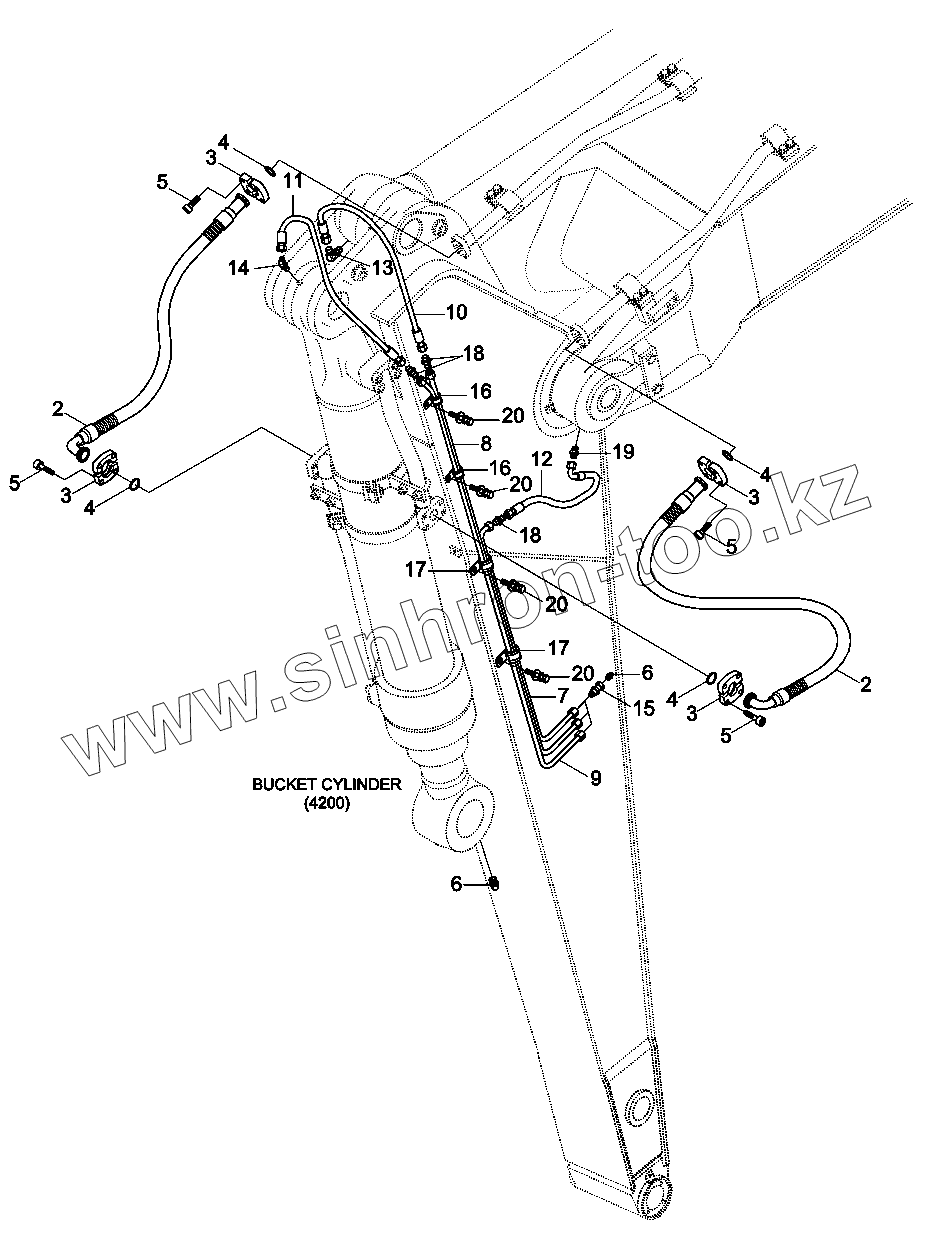

Каталог запасных частей к технике: Hyundai R330LC-9A. ARM HYDRAULIC PIPING (2.2M)

Тип техники

Марка

Модель

Схема

2

2

3

3

3

3

4

4

4

4

5

5

5

5

6

6

7

8

9

10

11

12

13

14

15

16

16

17

17

18

18

19

20

20

20

20

Позиция на иллюстрации	Заводской номер детали		Название детали
2	31Q9-60021		HOSE ASSY
3	P173-160104		FLANGE-HYD,SPLIT
4	Y171-024004		O-RING
5	S109-100306		BOLT-SOCKET
6	S651-810002		NIPPLE-GREASE
7	31Q9-60240		PIPE ASSY
8	31Q9-60250		PIPE ASSY
9	31Q9-60260		PIPE ASSY
10	P843-042013		HOSE ASSY-SYN 0X0
11	P843-042012		HOSE ASSY-SYN 0X0
12	P860-042008		HOSE ASSY-SYN 0X90
13	31NB-50280		FITTING
14	E231-0207		ELBOW-45
15	31Q8-60150		CONNECTOR-TUBE
16	31Q8-60160		CLAMP-TUBE
17	31Q8-60170		CLAMP-TUBE
18	E131-0626		CONNECTOR
19	P010-430011		CONNECTOR
20	S035-082026		BOLT-W/WASHER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
