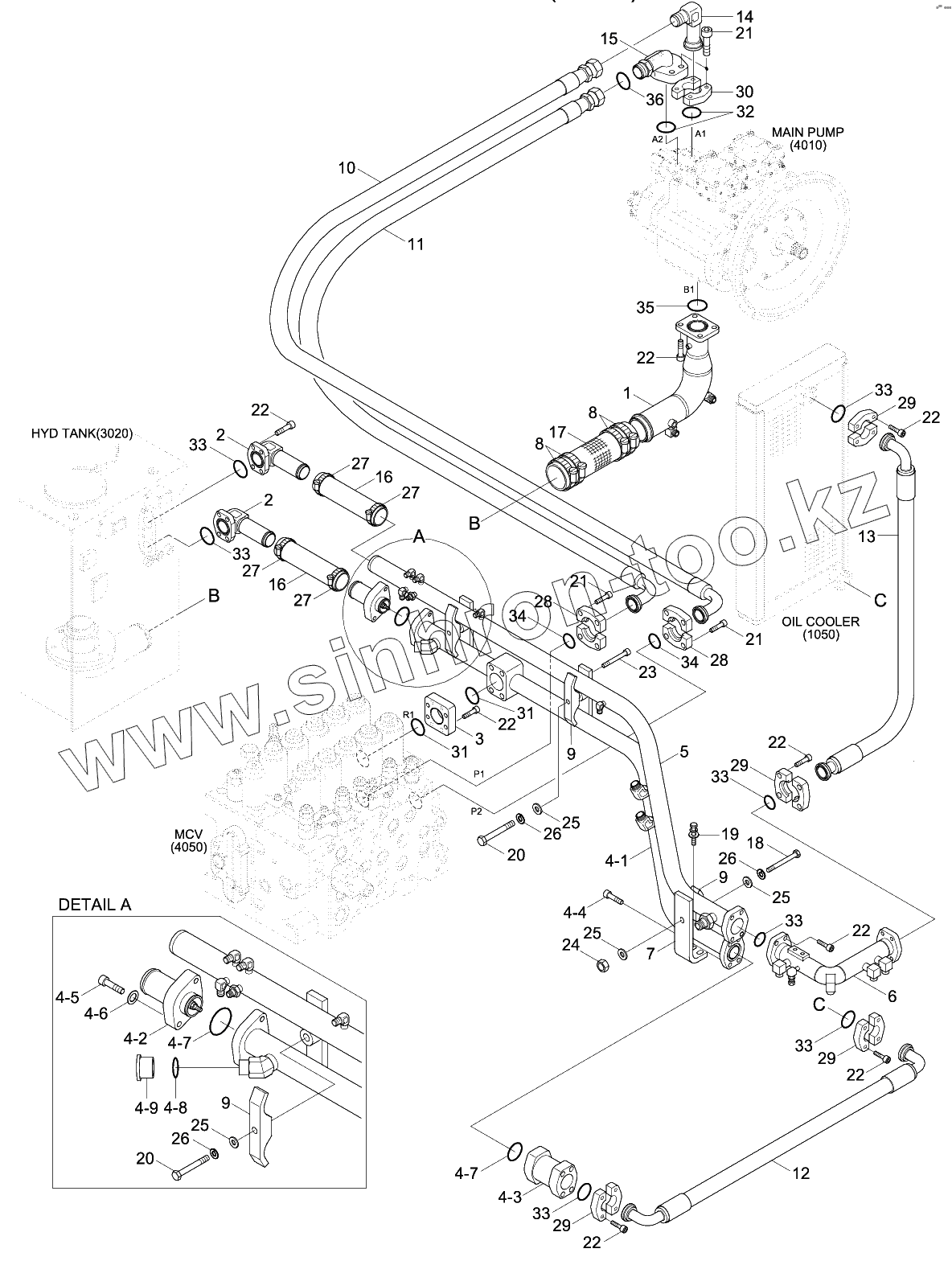

Каталог запасных частей к технике: Hyundai R210W-9. UPPER HYD PIPING (BASE)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
10
10
11
11
12
12
13
14
15
16
16
17
18
19
2
2
20
20
21
21
21
22
22
22
22
22
22
22
22
23
24
25
25
25
25
26
26
26
27
27
27
27
28
28
29
29
29
29
3
30
31
31
32
33
33
33
33
33
33
33
34
34
35
36
4-1
4-2
4-3
4-4
4-5
4-6
4-7
4-7
4-8
4-9
5
6
7
8
8
9
9
9
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q6-13010 PIPE ASSY
1 31Q6-13011 PIPE ASSY
10 31Q6-13100 Hose Assy
10 31Q6-13101 HOSE ASSY
11 31Q6-13130 Hose Assy
11 31Q6-13131 HOSE ASSY
12 31Q6-13140 Hose Assy
12 31Q6-13500 HOSE ASSY
13 31Q6-13150 HOSE ASSY
14 31N6-15200 Elbow-Flange
15 31N6-13331 Pipe Assy
16 31N8-13080 Hose
17 31Q6-13080 HOSE-SUCTION
17 P760-102030 Hose-Rubber
18 S017-120956 BOLT-HEX
19 S037-123026 BOLT-W/WASHER
2 31Q6-11021 PIPE WA-RETURN
20 S017-120606 Bolt-Hex
21 S109-100306 BOLT-SOCKET
22 S109-120306 BOLT-SOCKET
23 S109-120706 BOLT-SOCKET
24 S205-12100B NUT-HEX
25 S403-12200B WASHER-PLAIN
26 S411-120006 WASHER-SPRING
27 S572-640006 Clamp-Hose, Wire Type
27 31Q6-10830 CLAMP-BAND,T-BOLT
28 P173-160104 FLANGE-HYD,SPLIT
29 P173-240107 FLANGE-HYD,SPLIT
3 31Q6-11030 FLANGE
30 P174-120102 Flange-Hyd, Split
31 Y172-006004 O-RING
32 Y171-019004 O-RING
33 Y172-003004 O-Ring
34 Y171-024004 O-RING
35 S631-071001 O-Ring
36 S621-018001 O-RING
4 31Q6-13033 PIPE SUB ASSY-RETURN
4-1 31Q6-13070 PIPE WA
4-1 31Q6-13071 PIPE WA
4-2 31N5-11150 CHECK VALVE
4-3 31Q7-11110 CHECK VALVE-RETURN
4-4 S109-120306 BOLT-SOCKET
4-5 S109-120456 Bolt-Socket
4-6 S403-12200B WASHER-PLAIN
4-7 Y172-003004 O-Ring
4-8 S621-021001 O-RING
4-9 X710-100106 CAP-HYD,ORFS
5 31Q6-13050 PIPE WA-RETURN
6 31Q6-13062 PIPE WA-RETURN
7 31Q6-11152 Bracket
8 31N6-11190 Clamp-Hose, Wire Type
8 31Q6-10860 CLAMP-BAND,T-BOLT
9 31Q6-11140 CLAMP-PIPE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
