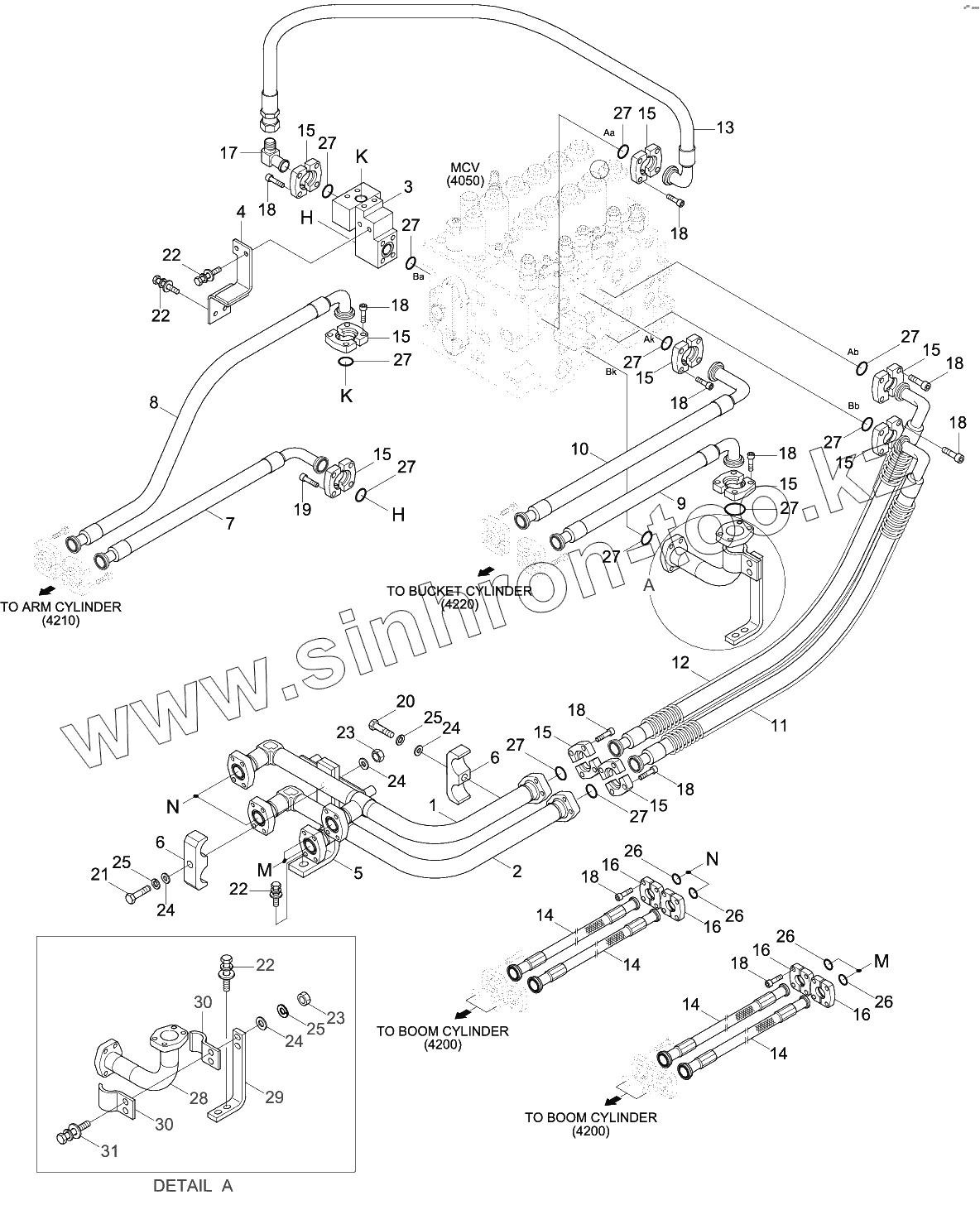

Каталог запасных частей к технике: Hyundai R210W-9. UPPER HYD PIPING (ATTACH)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
14
15
15
15
15
15
15
15
15
15
15
16
16
16
16
17
18
18
18
18
18
18
18
18
18
18
18
19
20
21
22
22
22
22
23
23
24
24
24
24
25
25
25
26
26
26
26
27
27
27
27
27
27
27
27
27
27
27
27
28
29
30
30
31
Позиция на иллюстрации Заводской номер детали Название детали
1 31Q6-13270 PIPE WA
2 31Q6-13280 PIPE WA
3 31Q6-12401 BLOCK
4 31Q6-12420 BRACKET
5 31Q6-11322 Bracket Wa
6 31Q6-11330 CLAMP
7 31Q6-13322 HOSE ASSY
7 31Q6-13321 Hose Assy
8 31Q6-13331 HOSE ASSY
8 31Q6-13330 Hose Assy
9 P703-168326 HOSE ASSY-FLG 0X90
9 P704-168326 HOSE ASSY-FLG 0X90
10 31Q6-13351 HOSE ASSY
10 31Q6-13352 HOSE ASSY
11 31Q6-13361 HOSE ASSY
12 31Q6-13370 HOSE ASSY
13 31Q6-13380 Hose Assy
14 31Q6-13390 Hose Assy
15 P173-160104 FLANGE-HYD,SPLIT
16 P173-120102 FLANGE-HYD,SPLIT
17 31NB-10380 Elbow-90,Orfs
18 S109-100306 BOLT-SOCKET
19 S109-101006 BOLT-SOCKET
20 S017-120706 BOLT-HEX
21 S017-120956 BOLT-HEX
22 S037-123026 BOLT-W/WASHER
23 S205-12100B NUT-HEX
24 S403-12200B WASHER-PLAIN
25 S411-120006 WASHER-SPRING
26 Y171-019004 O-RING
27 Y171-024004 O-RING
28 31Q6-13240 PIPE WA
29 31Q6-13230 BRACKET
30 31E7-01711 CLAMP ASSY
31 S017-120506 BOLT-HEX
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
