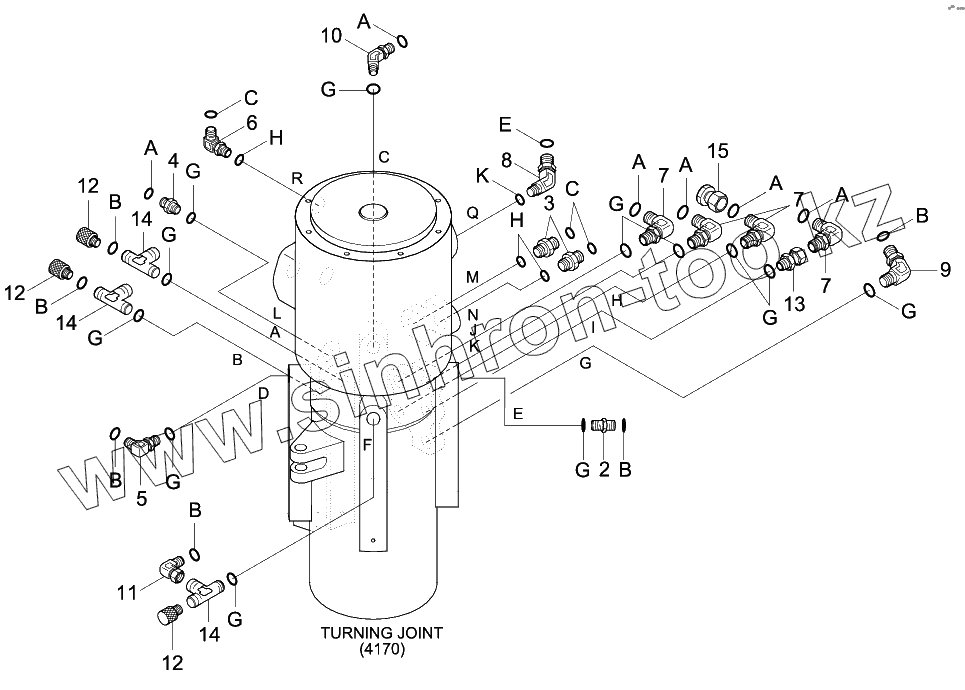

Каталог запасных частей к технике: Hyundai R210W-9. TURNING JOINT SUB ASSY (-#0285)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
4
5
6
7
7
7
8
9
10
11
12
12
12
13
14
14
14
15
Позиция на иллюстрации Заводской номер детали Название детали
2 X500-110002 CONNECTOR-ORFS
3 X500-110003 CONNECTOR-ORFS
4 X500-110013 CONNECTOR-ORFS
5 X520-110002 ELBOW-90,ORFS
6 X520-110003 ELBOW-90,ORFS
7 X520-110012 ELBOW-90,ORFS
8 X520-110020 ELBOW-90,ORFS
9 X530-110002 Elbow-45,Orfs
10 X530-110012 ELBOW-45,ORFS
11 X860-525200 ELBOW-45,SWIVEL,ORFS
12 31EK-11130 COUPLING-SCREW
13 31EK-30130 Connector-Long
14 31N5-30040 Tee
15 X710-100102 CAP-HYD,ORFS
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
