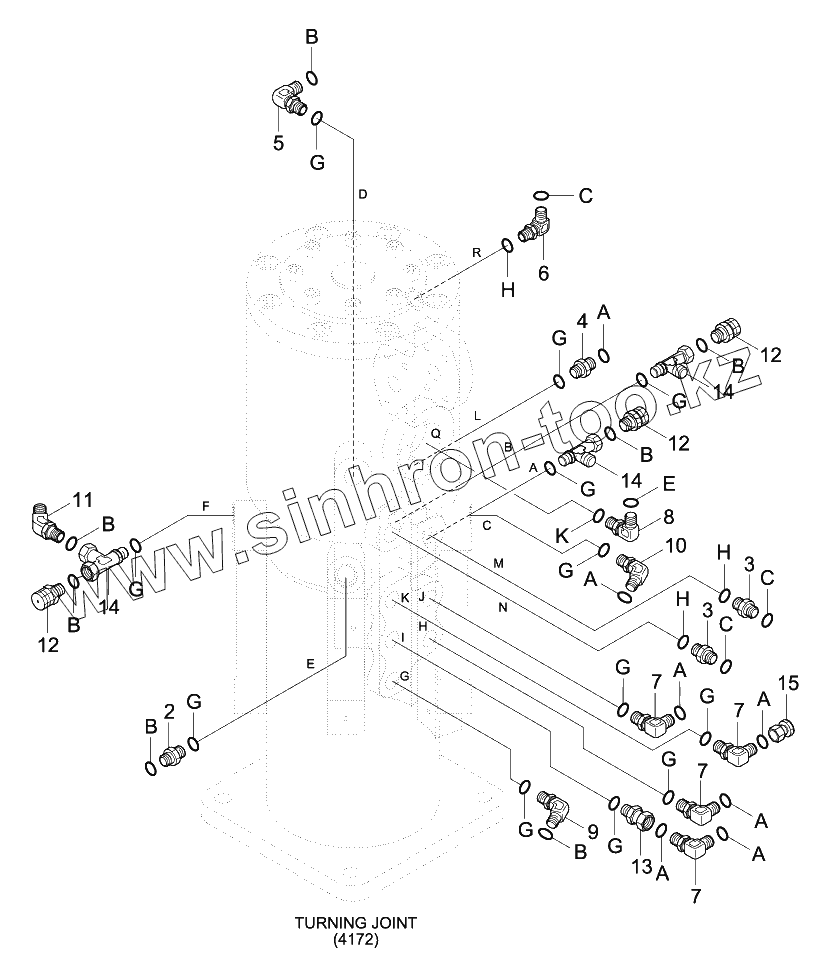

Каталог запасных частей к технике: Hyundai R210W-9. TURNING JOINT SUB ASSY (#0286-)

Тип техники

Марка

Модель

Схема

10

11

12

12

12

13

14

14

14

15

2

3

3

4

5

6

7

7

7

7

8

9

A

A

A

A

A

A

A

B

B

B

B

B

B

B

C

C

C

E

G

G

G

G

G

G

G

G

G

G

G

G

H

H

H

Позиция на иллюстрации	Заводской номер детали		Название детали
10	X530-110012		ELBOW-45,ORFS
11	X860-525200		ELBOW-45,SWIVEL,ORFS
12	31EK-11130		COUPLING-SCREW
13	31EK-30130		Connector-Long
14	31N5-30040		Tee
15	X710-100102		CAP-HYD,ORFS
2	X500-110002		CONNECTOR-ORFS
3	X500-110003		CONNECTOR-ORFS
4	X500-110013		CONNECTOR-ORFS
5	X520-110002		ELBOW-90,ORFS
6	X520-110003		ELBOW-90,ORFS
7	X520-110012		ELBOW-90,ORFS
8	X520-110020		ELBOW-90,ORFS
9	X530-110002		Elbow-45,Orfs
A	S621-011001		O-RING
B	S621-012001		O-RING
C	S621-014001		O-RING
E	S621-021001		O-RING
G	S631-014004		O-RING
H	S631-018004		O-RING
S631-038004	S631-038004		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
