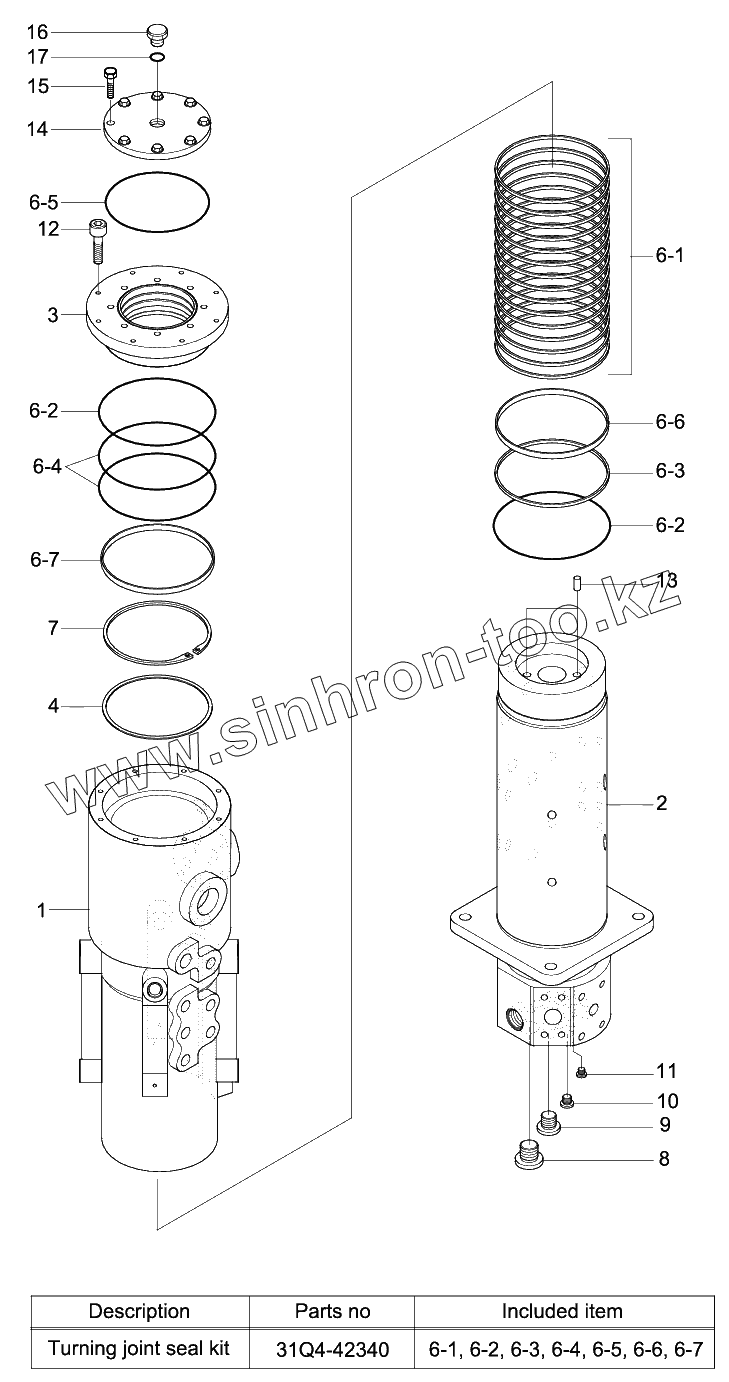

Каталог запасных частей к технике: Hyundai R210W-9. TURNING JOINT (#0286-)

Тип техники

Марка

Модель

Схема

1

10

11

12

13

14

15

16

17

2

3

4

6

7

8

9

6-1

6-2

6-2

6-3

6-4

6-5

6-6

6-7

Позиция на иллюстрации	Заводской номер детали		Название детали
31Q6-42400	31Q6-42400		TURNING JOINT ASSY
1	31Q6-42310		HUB
10	P220-430203		Plug-Hex
11	P220-430201		Plug-Hex
12	S107-080206		Bolt-Socket
13	S471-800202		Pin-Spring
14	31Q4-42040		COVER-T/JOINT
15	S035-062046		BOLT-W/WASHER
16	P220-110104		Plug-Hex
17	S631-018004		O-RING
2	31Q6-42320		SHAFT
3	31Q4-42330		Cover
4	31ND-40380		Spacer
5	31ND-40390		Shim
6	31Q4-42340		Seal Kit
7	S601-110004		Ring-Retaining
8	P220-430206		Plug-Hex
9	P220-430205		PLUG-HEX
31Q4-42340	31Q4-42340		Seal Kit
6-1	31Q4-42350		Seal-Slipper
6-2	S631-140001		O-Ring
6-3	S631-120004		O-Ring
6-4	S631-110004		O-Ring
6-5	S632-120004		O-RING
6-6	Y320-120000		Ring-Wear
6-7	Y320-110000		Ring-Wear

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
