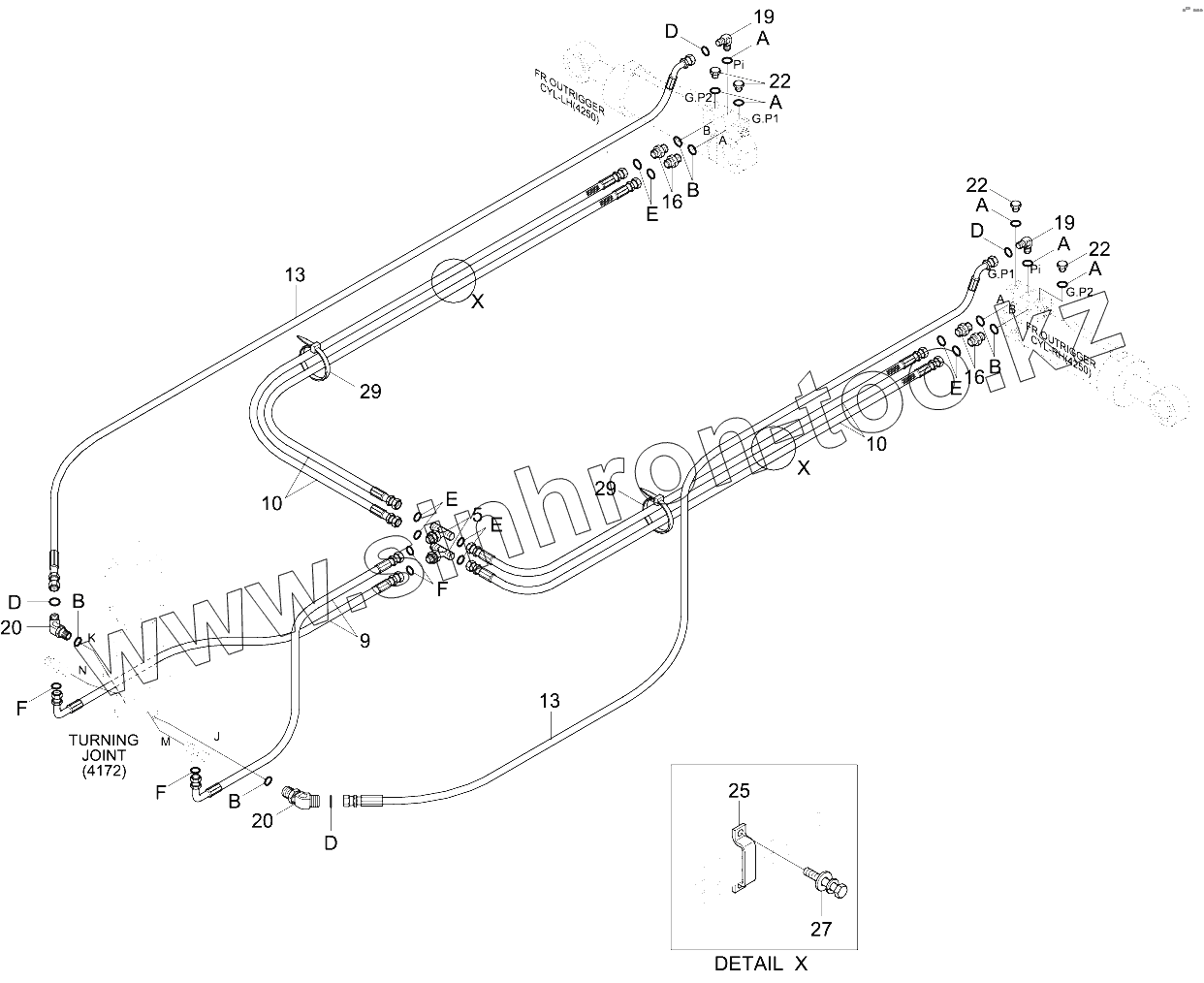

Каталог запасных частей к технике: Hyundai R210W-9. REAR OUTRIGGER HYD PIPING (#0286-)

Тип техники

Марка

Модель

Схема

10

10

13

13

16

16

19

19

20

20

22

22

22

25

27

29

29

5

9

A

A

A

A

A

B

B

B

B

D

D

D

D

E

E

E

E

F

F

F

Позиция на иллюстрации	Заводской номер детали		Название детали
10	P913-067029		HOSE ASSY-ORFS 0X0
13	P923-043046		HOSE ASSY-ORFS 0X45
16	X500-110002		CONNECTOR-ORFS
19	X520-110001		ELBOW-90,ORFS
20	X530-110012		ELBOW-45,ORFS
22	P220-110102		Plug-Hex
25	31EM-45320		CLAMP-HOSE
27	S037-102026		BOLT-W/WASHER
29	S552-102370		Clamp-Band
5	31Q4-43180		Tee
9	P933-087017		HOSE ASSY-ORFS 0X90
A	S631-011004		O-RING
B	S631-014004		O-RING
D	S621-011001		O-RING
E	S621-012001		O-RING
F	S621-014001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
