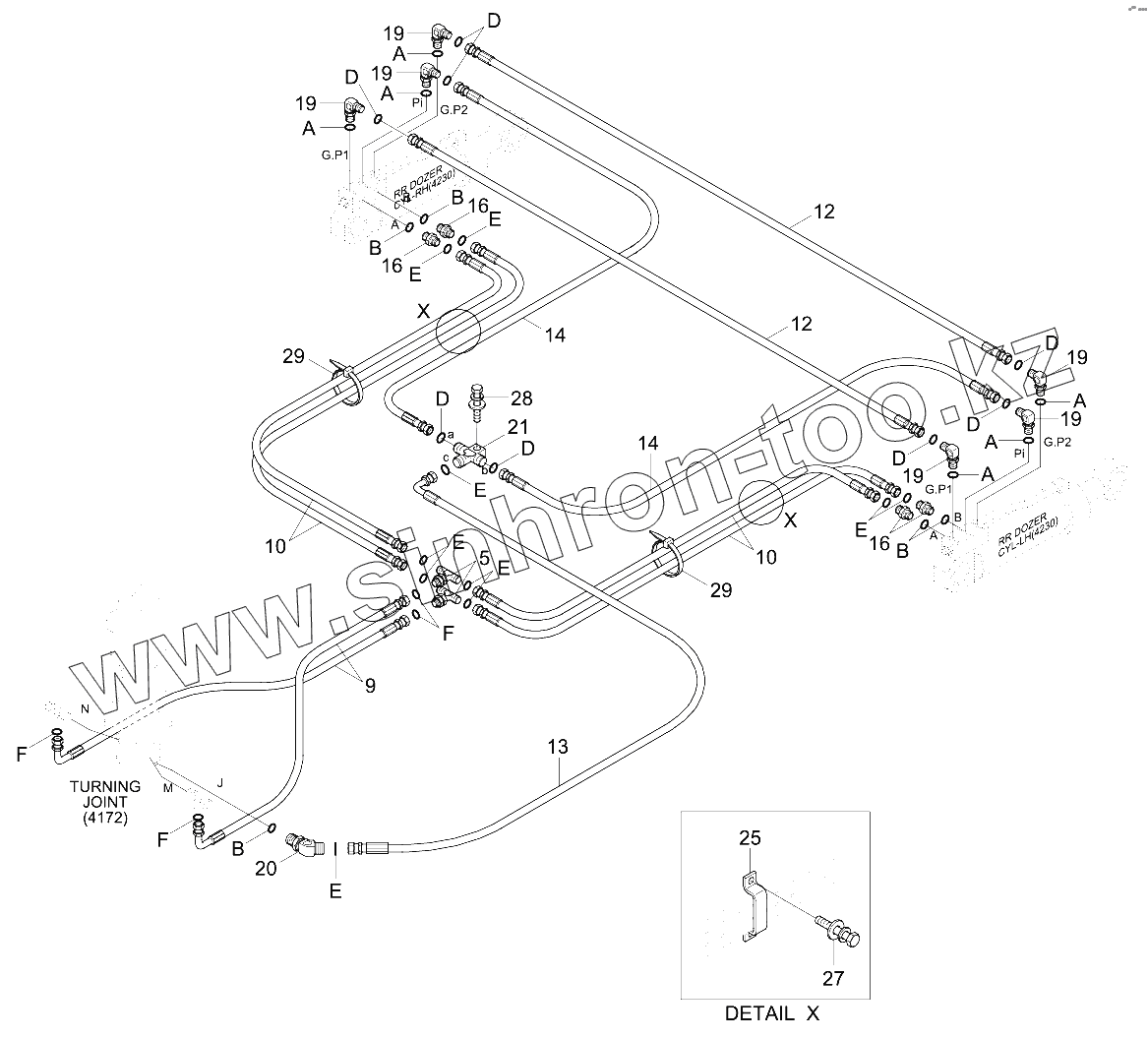

Каталог запасных частей к технике: Hyundai R210W-9. REAR DOZER BLADE HYD PIPING (#0286-)

Тип техники

Марка

Модель

Схема

10

10

12

12

13

14

14

16

16

16

19

19

19

19

19

19

20

21

25

27

28

29

29

5

9

A

A

A

A

A

A

B

B

B

B

D

D

D

D

D

D

D

E

E

E

E

E

E

E

F

F

F

Позиция на иллюстрации	Заводской номер детали		Название детали
10	P913-067030		HOSE ASSY-ORFS 0X0
12	P913-049016		HOSE ASSY-ORFS 0X0
13	P933-063020		HOSE ASSY-ORFS 0X90
14	P913-043032		HOSE ASSY-ORFS 0X0
16	X500-110002		CONNECTOR-ORFS
19	X520-110001		ELBOW-90,ORFS
20	X530-110002		Elbow-45,Orfs
21	31N5-41030		Tee-Mountingg
25	31EM-45320		CLAMP-HOSE
27	S037-102026		BOLT-W/WASHER
28	S037-103526		BOLT-W/WASHER
29	S552-102370		Clamp-Band
5	31Q4-43180		Tee
9	P933-087017		HOSE ASSY-ORFS 0X90
A	S631-011004		O-RING
B	S631-014004		O-RING
D	S621-011001		O-RING
E	S621-012001		O-RING
F	S621-014001		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
