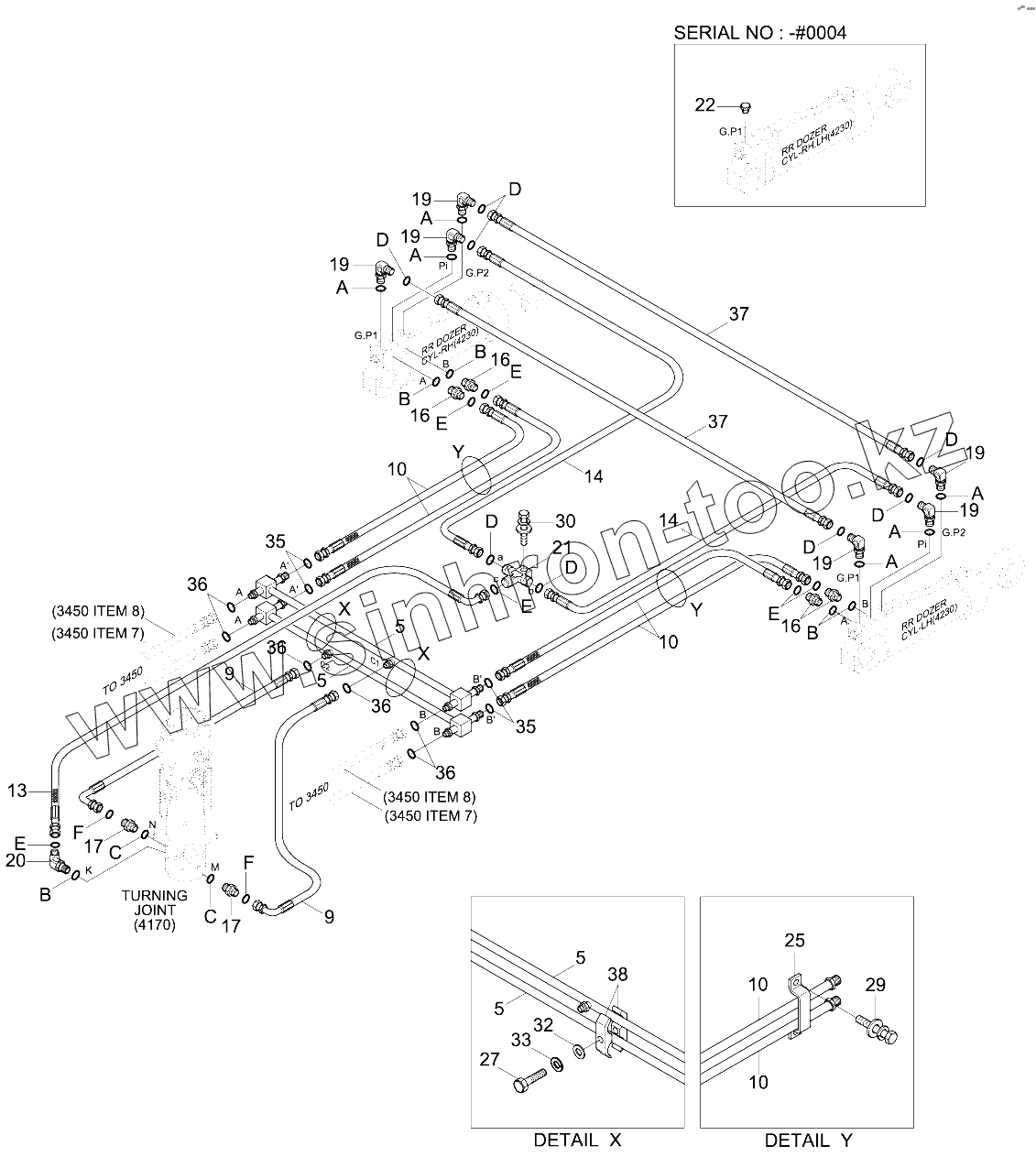

Каталог запасных частей к технике: Hyundai R210W-9. REAR DOZER BLADE HYD PIPING (#0285-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
10
10
10
10
13
14
14
16
16
16
17
17
19
19
19
19
19
19
20
21
22
25
27
29
30
32
33
35
35
36
36
36
36
37
37
38
5
5
5
5
9
9
A
A
A
A
A
A
B
B
B
B
C
C
D
D
D
D
D
D
D
E
E
E
E
E
F
F
Позиция на иллюстрации Заводской номер детали Название детали
10 P913-067030 HOSE ASSY-ORFS 0X0
13 P933-063021 HOSE ASSY-ORFS 0X90
14 P913-043032 HOSE ASSY-ORFS 0X0
16 X500-110002 CONNECTOR-ORFS
17 X500-110003 CONNECTOR-ORFS
19 X520-110001 ELBOW-90,ORFS
19 X520-110001 ELBOW-90,ORFS
20 X530-110002 Elbow-45,Orfs
21 31N5-41030 Tee-Mountingg
22 P220-110102 Plug-Hex
25 31EM-45320 CLAMP-HOSE
27 S017-100606 Bolt-Hex
29 S037-102026 BOLT-W/WASHER
30 S037-103526 BOLT-W/WASHER
32 S403-10100B WASHER-PLAIN
33 S411-100006 WASHER-SPRING
35 S621-012001 O-RING
36 S621-014001 O-RING
37 P913-049016 HOSE ASSY-ORFS 0X0
37 P913-049016 HOSE ASSY-ORFS 0X0
38 34EA-10250 Clamp-Pipe
5 31Q6-70050 PIPE ASSY
9 P933-087010 HOSE ASSY-ORFS 0X90
A S631-011004 O-RING
B S631-014004 O-RING
C S631-018004 O-RING
D S621-011001 O-RING
D S621-011001 O-RING
E S621-012001 O-RING
F S621-014001 O-RING
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
